配置 VLAN

本文介绍如何在 Yeastar P 系列软件版上配置 VLAN。

背景信息

VLAN 子接口是通过将一个物理以太网接口（LAN 或 WAN）划分为多个逻辑接口来创建的虚拟接口，使其能够访问由交换机或路由器配置的 VLAN。

如果 PBX 仅接入一个物理以太网接口，但需要通过不同的子网路由网络通信，可以为主接口（LAN 或 WAN）添加一个 VLAN 子接口，使用不同的子网和 VLAN ID。这样，PBX 就能通过相同的物理接口管理不同的 VLAN 或子网的流量。

以下操作说明假设你需要在 LAN 端口添加 VLAN 子接口。

  • 主接口（LAN）：192.168.6.0/24
  • 子接口： 192.168.5.0/24

操作步骤

  1. 登录 PBX 管理网页，进入 系统 > 网络 > 基础设置。

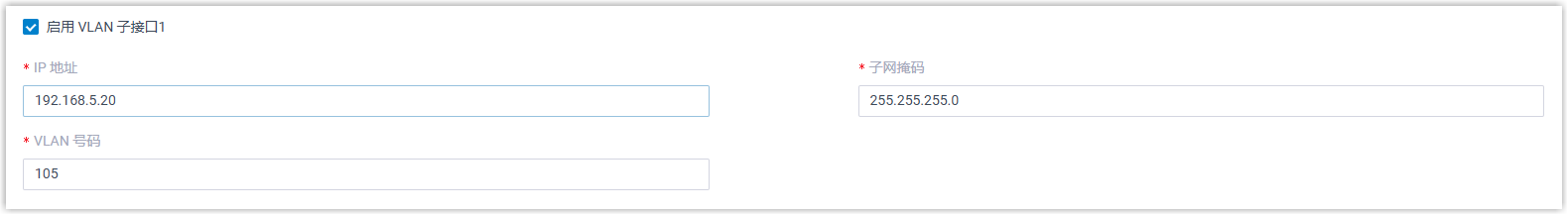

  2. 在 LAN 栏，勾选 启用 VLAN 子接口 1，并进行以下配置。

    • IP 地址：分配一个子网 192.168.5.0/24 中的 IP 地址。例如，192.168.5.20。
    • 子网掩码：填写子网掩码。在本例中，填写 255.255.255.0。
    • VLAN 号码：输入交换机或路由器上配置的 VLAN ID。例如，105。
      注： 联系 IT 管理员获取交换机或路由器上配置的 VLAN ID。
  3. 点击 保存 并重启 PBX，使配置生效。

    子网 192.168.6.0/24 中 VLAN ID 为 105 的数据将通过 PBX 的 VLAN 子接口进行通信。
