通过公网 IP 远程访问 PBX

为了确保远程 Linkus 客户端和其他 SIP 设备可以与 PBX 正常通信，你需要在 PBX 上配置公网 IP 地址和端口。本文通过示例介绍如何使用公网 IP 地址实现 SIP 远程连接。

背景信息

本文假设你的网络环境如下：

  • 公网 IP 地址：220.169.10.2
  • 本地网络：
    • 192.168.6.0/24
    • 192.168.5.0/24

前提条件

  • 如果路由器支持 SIP ALG 功能，请禁用 SIP ALG。
  • 已在路由器做好 NAT 相关的设置，并映射下列端口，以便 Linkus 客户端和其他 SIP 设备能够远程访问 PBX。如需在 PBX 上检查相关的内部端口，请参见管理服务端口。

    本例中，映射下列端口：

    服务 内部端口 外部端口
    SIP 注册 UDP 5060（默认值） UDP 8092
    RTP RTP UDP 10000-12000（默认值） UDP 10000-12000
    Web 服务端口 TCP 8088（默认值） TCP 9099
    Linkus 服务器 TCP&UDP 8111（默认值） TCP&UDP 6090

操作步骤

根据示例场景，按如下操作配置公网 IP 地址和端口。
  1. 登录 PBX 管理网页，进入 系统 > 网络 > 公网 IP 地址和端口。

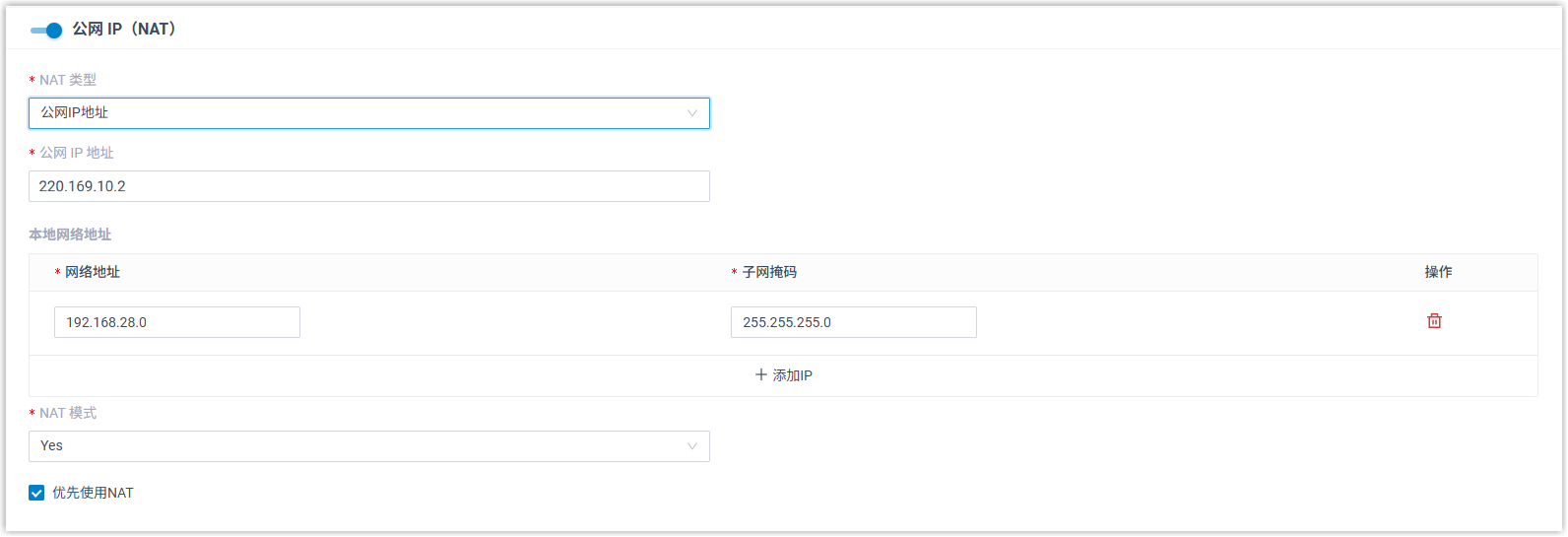

  2. 在 公网 IP (NAT) 栏，完成下列配置：
    • 公网 IP (NAT)：启用该选项。
      注： 如果页面弹出安全提示窗口，你可以通过设置 国家地区 IP 访问防御 进一步强化远程访问的安全性。
    • NAT 类型：选择 公网 IP 地址。
    • 公网 IP 地址：填写 220.169.10.2。
    • 本地网络地址：添加所有本地网络地址。本设置将允许你的本地设备使用本地网络直接与 PBX 通信，而不是用通过路由器。

      本例中，添加两个本地网络： 192.168.5.0/255.255.255.0 和 192.168.6.0/255.255.255.0。

    • NAT 模式：选择 SIP NAT 模式。本例中，选择 Yes。
      • Yes：忽略 SIP 和 SDP 中的地址信息，使用公网地址回复 SIP 包。
      • No：根据 RFC 3851 使用公网地址。
      • Never：不使用公网地址。
      • Route：使用公网地址，但是不携带 Rport。

  3. 在 公网端口 栏，填写你在路由器上映射的外部端口。
    • 公网 SIP UDP 端口：填写 8092。
    • 公网 SIP TCP 端口：置空。本例中未使用 SIP TCP 协议。
    • 公网 SIP TLS 端口：置空。本例中未使用 SIP TLS 协议。
    • 公网 Linkus 端口：填写 6090。
    • 公网 Web 服务端口：填写 9099。
    • 公网 LDAP 端口：置空。本例中未使用 LDAP 协议。

  4. 点击 保存。

执行结果

  • 用户可以使用公网 IP 远程登录 PBX 管理网页及 Linkus 客户端。

  • 基于 SIP 协议的远程设备可以通过公网 IP 注册到 PBX。

  • PBX 会根据 公网 IP 和端口 页面的信息生成二维码和登录链接，用于 Linkus 远程通信。
    注： 如果你已配置Yeastar FQDN，则系统会根据 FQDN 的信息来生成 Linkus 登录链接和二维码。
