为话机设置 VLAN

Yeastar P 系列软件版 允许你为已配置的话机设置 VLAN，有助于提升 VoIP 通话质量。本文介绍如何通过自动配置为话机设置 VLAN。

使用要求

PBX 的固件为 83.18.0.18 或更高版本。

前提条件

话机已通过自动配置绑定到 Yeastar P 系列软件版 上，并分配了分机。

有关自动配置的详细信息，请参见以下文章：

操作步骤

步骤一、在 PBX 上为话机设置 VLAN

注： VLAN 配置项因话机型号而异。
  1. 登录 PBX 管理网页，进入 自动配置 > 话机，点击 编辑话机。
  2. 下拉至 VLAN 栏，根据需要完成以下设置。

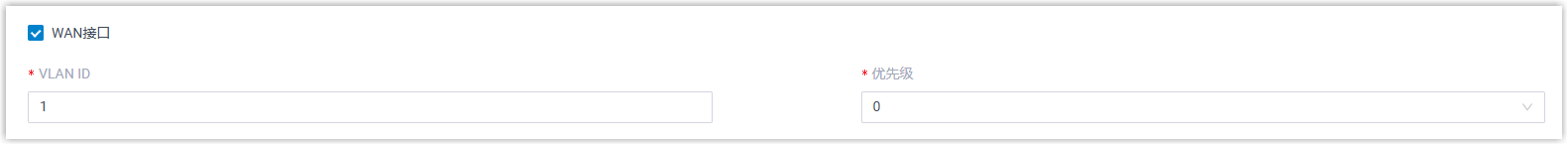

    • 要设置话机 WAN 口的 VLAN，执行以下操作：

      1. 勾选 WAN接口。
      2. 在 VLAN ID 中，输入 VLAN ID。
      3. 在 优先级 下拉列表中，选择 VLAN 的优先级。

        可选的优先级别为 0 (最低) 到 7 (最高)。

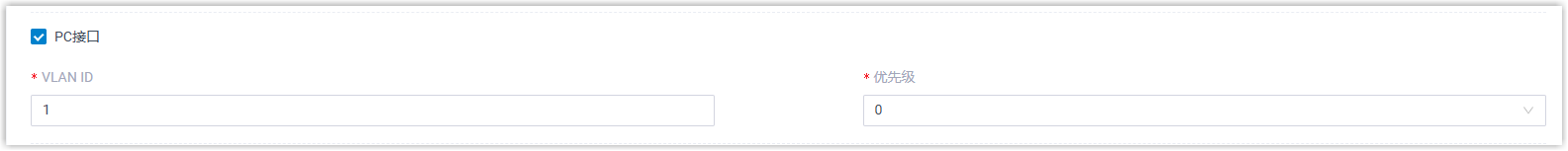

    • 要设置话机 PC 口的 VLAN，执行以下操作：

      1. 勾选 PC接口。
      2. 在 VLAN ID 中，输入 VLAN ID。
      3. 在 优先级 下拉列表中，选择 VLAN 的优先级。

        可选的优先级别为 0 (最低) 到 7 (最高)。

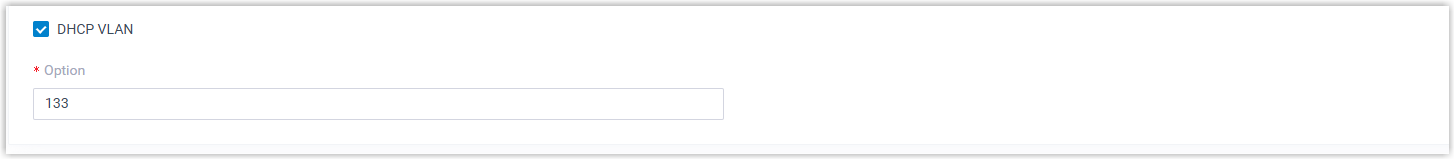

    • 要通过 DHCP option 获取 VLAN ID，执行以下操作：

      1. 勾选 DHCP VLAN。
      2. 在 Option 中，输入话机获取 VLAN ID 的 DHCP option。
        注： 使用逗号分隔多个 DHCP option。
  3. 点击 保存。

步骤二、应用配置到 IP 话机

  1. 进入 自动配置 > 话机，点击话机旁边的 。

    系统提示是否更新话机配置。

  2. 在弹出的窗口中，点击 确定。

执行结果

话机自动应用新的配置。可在话机上查看 VLAN 设置是否生效。
