自动配置远程话机 (DHCP 方式)

本文以 Yealink SIP-T53W (固件版本：96.86.0.81) 为例介绍如何通过 Yeastar 本地代理网关 (Onsite Proxy) 和 DHCP 方式自动配置远程 IP 话机。

注： 本文介绍如何自动配置 IP 话机并分配一个用户的分机。如果需要自动配置共享话机，请参见 设置共享话机。

使用要求

Yeastar P 系列软件版 固件为 83.22.0.134 或更高版本。

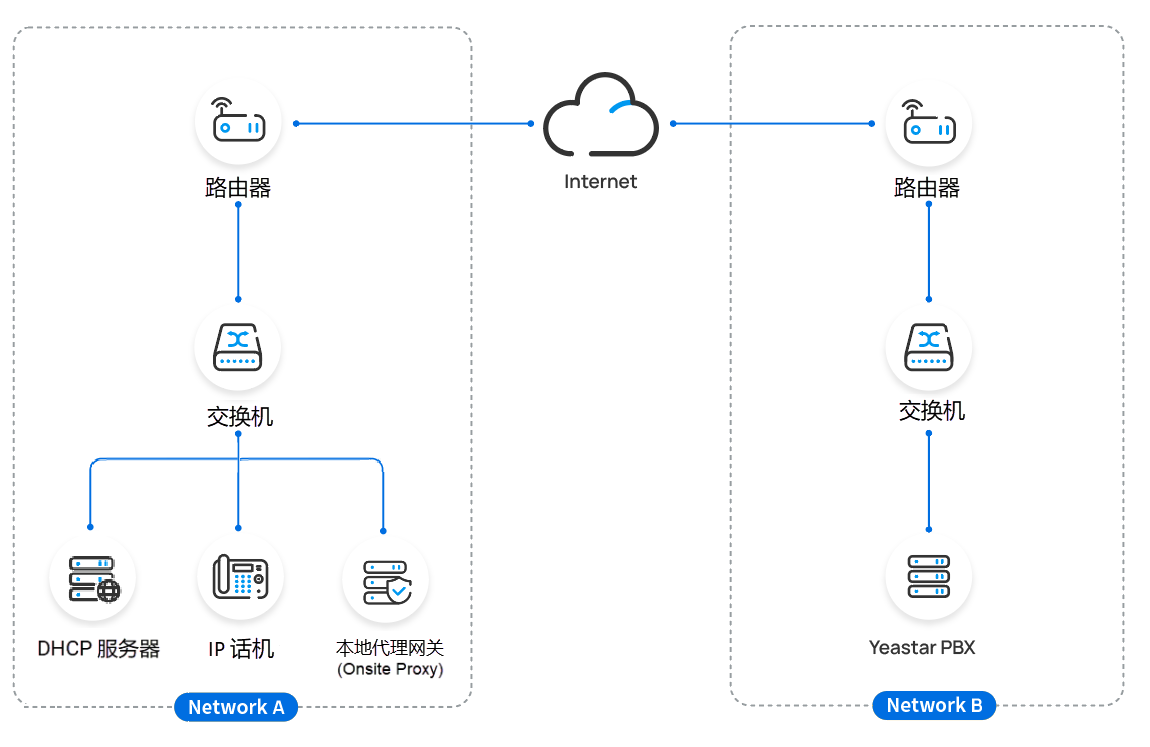

场景

IP 话机部署在与 Yeastar P 系列软件版 不同的网络中，且 IP 话机所在的子网已部署本地代理网关和一台 DHCP 服务器。

前提条件

  • 你已在远程 IP 话机所在的同一子网中部署本地代理网关，并将本地代理网关连接至 PBX。更多信息，请参见 本地代理网关概述。
  • 确保同一网络下只有一个 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • IP 话机必须支持 DHCP 配置。更多信息，请参见 支持自动配置的设备.
  • 你已获取 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 确保已下载对应话机型号的自动配置模板。

操作步骤

步骤一、在 PBX 上生成话机的配置文件

步骤二、设置 DHCP option 66

步骤一、在 PBX 上生成话机的配置文件

  1. 如果话机已使用过，请先重置话机。
  2. 登录 PBX 管理网页，进入 自动配置 > 话机。
  3. 点击 添加，在 PBX 上添加话机。
  4. 在 IP 话机 栏，配置下列话机信息。
    • 供应商：选择话机供应商。
    • 型号：选择话机型号。
    • MAC 地址：输入话机 MAC 地址。
  5. 在 选项 栏，完成以下配置。
    • 模板：在下拉列表中选择要应用的模板。
      注： 模板提供了除分机分配之外的其他话机配置。你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见创建自定义自动配置模板。
    • 配置方式：选择 DHCP (通过本地代理网关)。

      PBX 自动生成一个配置链接并显示在网页上。

    • 本地代理网关：选择部署在与话机同一子网的本地代理网关。
  6. 在 分配分机 栏，给话机分配一个分机。
    提示： 如果要分配的分机不在列表中，请检查该分机是否已绑定其他话机或网关端口。
  7. 点击 保存。

步骤二、设置 DHCP option 66

多数防火墙或路由器中内置的 DHCP 服务器不支持添加或改动 DHCP 范围选项。Tftpd32 软件支持这种功能，因此可作为一个选项，用来实现 DHCP 配置话机。以下将基于 Tftpd32 软件进行配置介绍。

  1. 在 Yeastar PBX 上，获取配置链接。
    1. 登录 PBX 管理网页，进入 自动配置 > 话机，点击话机旁的 。
    2. 在 选项 栏中，复制配置链接。

  2. 在 DHCP 服务器上，使用配置链接设置 Option 66。
    1. 运行 Tftpd32 软件，点击窗口底部的 Settings。

    2. 在弹出的窗口中，点击 GLOBAL 页签，勾选 DHCP Server。

    3. 点击 DHCP 页签，配置 DHCP 服务器参数。

      • IP pool start address：要分配的 IP 地址的起始地址。
      • Size of pool：可用的 IP 地址数量。
      • Lease time：IP 地址租用时间。
      • Def. Router (Opt 3)：网关 IP 地址。在本例中，输入 192.168.66.1。
      • Mask (Opt 1)：对应可用 IP 地址段的子网掩码。
      • DNS Server (Opt 6)：DHCP 服务器的 DNS 服务器。在本例中，输入 192.168.66.1。
      • Additional Option：输入 66 添加 option 66，在选项旁边的框中粘贴 PBX 上获取的自动配置链接。
    4. 点击 OK。

      PC 开始作为一个 DHCP 服务器运行。

  3. 重启 IP 话机。

执行结果

  • IP 话机从 DHCP 服务器获取 IP 地址和配置链接，并自动通过配置链接下载配置文件，实现自动配置。

  • 分机已通过本地代理网关成功注册到 IP 话机，在 自动配置 > 话机 中可查看 IP 话机的分机注册状态。

    • ：分机已注册。
    • ：分机未注册。
