自动配置远程 IP 话机 (配置链接方式)

对于部署在远程网络但不支持 RPS 自动配置方式的 IP 话机,Yeastar P 系列软件版 支持通过配置链接的配置方式,使用公网 IP 地址 / 远程主机域名和端口来配置 IP 话机。

支持的 IP 话机

本文适用于 支持自动配置的设备 中列出的所有 IP 话机,且话机与 PBX 处于不同网络下。

前提条件

  • 在路由器上设置端口映射,并在 PBX 上设置 SIP NAT,确保话机可进行远程注册。
    注: 如果 Yeastar P 系列软件版 安装在云服务器上,则无需设置端口映射。
    重要: PBX 配置需要映射下列端口。
    • RTP 端口
    • SIP 端口
    • Web 服务端口

    更多详细信息,请参见 通过公网 IP 远程访问 PBX通过域名远程访问 PBX

步骤一、设置远程分机

  1. 登录 PBX 管理网页,进入 分机和中继 > 分机,编辑要分配的分机。
  2. 点击 高级 页签,在 VoIP 设置 中,勾选 NAT

  3. 点击 安全 页签,在 SIP 安全 中,勾选 允许远程注册

  4. 点击 保存应用

    完成设置后,此分机可在局域网不同网段下,或在远程网络中实现分机注册。

步骤二、在 PBX 上生成 IP 话机的配置文件

  1. 如果话机已使用过,请先重置话机。
  2. 登录 PBX 管理网页,进入 自动配置 > 话机
  3. 点击 添加,添加 IP 话机。
  4. IP 话机 栏,配置下列话机信息。
    • 供应商:选择话机供应商。
    • 型号:选择话机型号。
    • MAC 地址:输入话机的 MAC 地址。
  5. 选项 栏,完成以下自动配置设定。
    • 模板:在下拉列表中选择要应用的模板。
      注: 模板提供了除分机分配之外的其他话机配置。你可以选择该话机型号的默认模板,或者选择自定义的话机配置模板。更多信息,参见创建自定义自动配置模板
    • 配置方式:选择 配置链接 (远程)

      PBX 自动生成一个配置链接并显示在网页上。

      注: 记录下配置链接,后续配置时需要使用此链接。

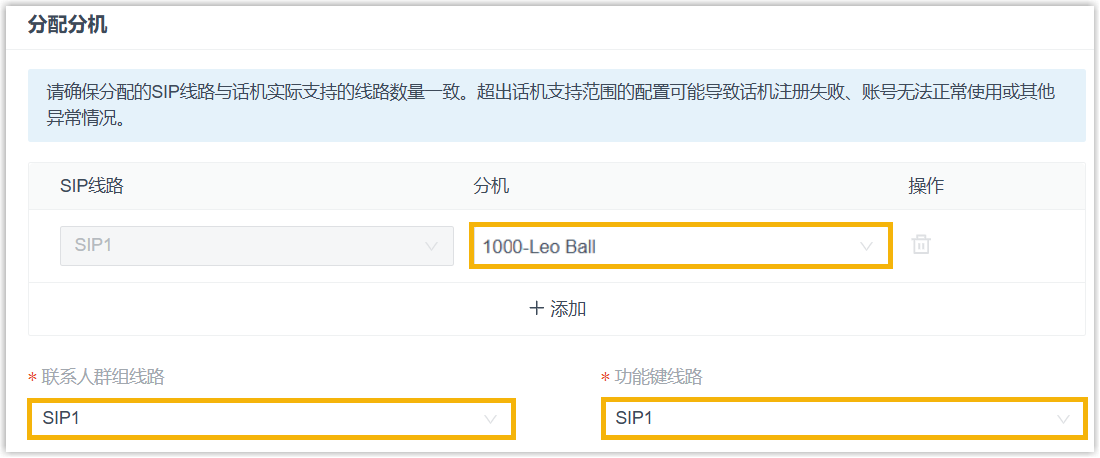

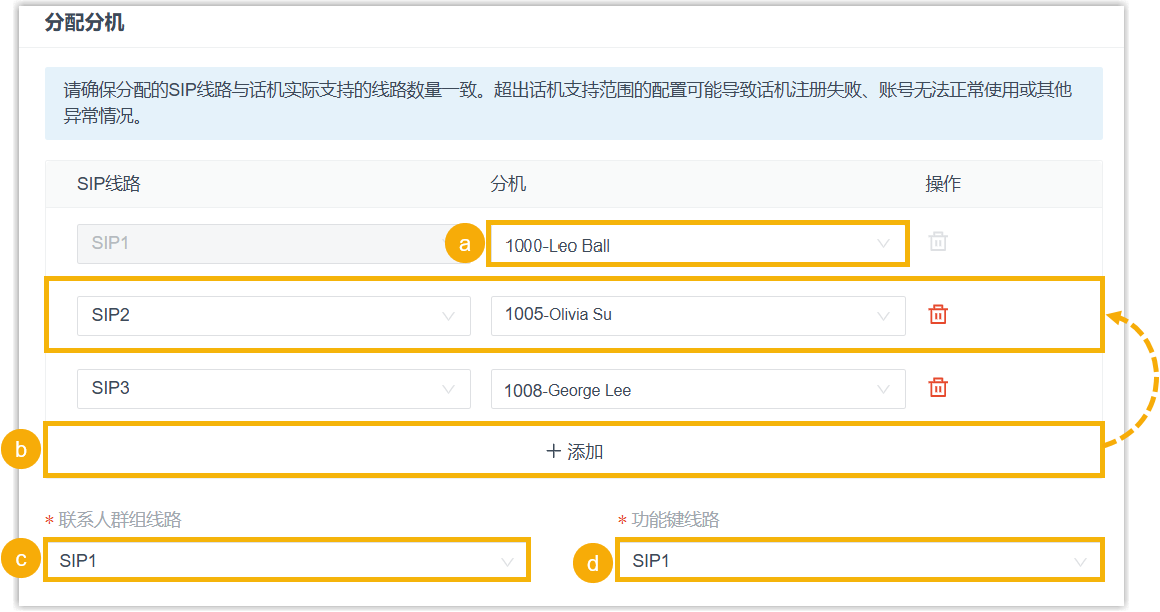

  6. 分配分机 栏,为话机分配一个分机。
    提示: 如果要分配的分机不在列表中,请检查该分机是否已绑定其他话机或网关端口。
  7. 点击 保存

    PBX 为话机生成配置文件。

步骤三、设置配置文件可访

根据以下任一方式设置配置链接,使 IP 话机可以访问到此链接,从而通过链接获取配置文件:
配置 DHCP 服务器并设置 option 66
配置 DHCP 服务器,并将 DHCP option 66 设置为配置链接。IP 话机将通过此配置链接从 PBX 上下载配置文件,并自动应用配置。
你可以使用 PBX 自带的 DHCP 服务器,或使用支持 DHCP option 66 的第三方 DHCP 服务器。
  • 如要 使用 PBX 的 DHCP 服务器,则 DHCP option 66 的值已自动被设置为配置链接。
  • 如要使用第三方 DHCP 服务器,则需要另外配置 DHCP option 66。

    以下将基于 Tftpd32 软件进行配置介绍。

    1. 运行 Tftpd32 软件,点击窗口底部的 Settings

    2. 在弹出的窗口中,点击 GLOBAL 页签,勾选 DHCP Server

    3. 点击 DHCP 页签,配置 DHCP 服务器参数。

      • IP pool start address:要分配的 IP 地址的起始地址。
      • Size of pool:可用的 IP 地址数量。
      • Lease time:IP 地址租用时间。
      • Def. Router (Opt 3):网关 IP 地址。
      • Mask (Opt 1):对应可用 IP 地址段的子网掩码。
      • DNS Server (Opt 6):DHCP 服务器的 DNS 服务器。
      • Additional Option:输入 66 添加 option 66,在选项旁边的框中粘贴 PBX 的配置链接
    4. 点击 OK

      IP 话机从 PBX 上下载配置文件,并自动应用配置。

在话机上设置配置服务器地址

以下以亿联 IP 话机为例。

  1. 在 IP 话机上,进入 菜单 > 状态,在 IPv4 栏中查看 IP 话机的 IP 地址。
  2. 通过 IP 地址登录到话机网页,进入 设置 > 自动更新
  3. 服务器 URL 中,粘贴 PBX 的配置链接
  4. 下拉到底部,点击 立即更新
  5. 在弹出的对话框中,点击 确定,进行 IP 话机配置。

    IP 话机从 PBX 上下载配置文件,并自动应用配置。
