自动配置局域网中的 IP 话机 (PnP 方式)

本文介绍如何自动配置与 PBX 同在一个局域网,且 IP 网段相同的 IP 话机。

注: 本文介绍如何自动配置 IP 话机并分配一个用户的分机。如果需要自动配置共享话机,请参见 设置共享话机

支持的 IP 话机

本文适用于 支持自动配置的设备 中所列出的所有 IP 话机。

前提条件

  • IP 话机和 PBX 必须处于相同 IP 网段下。
    • 示例:相同网段

      IP 地址:192.168.5.150,子网掩码:255.255.255.0;

      IP 地址:192.168.5.170,子网掩码:255.255.255.0。

    • 示例:不同网段

      IP 地址:192.168.5.150,子网掩码:255.255.255.0;

      IP 地址:192.168.66.170,子网掩码:255.255.255.0。

  • IP 话机必须支持 PnP 配置方式。

场景

IP 话机 (IP 地址:192.168.6.33) 与 PBX (IP 地址:192.168.6.150) 均部署在本地局域网中的 6 网段。

操作步骤

  1. 先上电 PBX,再上电 IP 话机。
  2. 如果话机已使用过,先重置话机。
  3. 登录 PBX 管理网页,进入 自动配置 > 话机

    话机列表中显示所有检测到的话机,以及话机的相关信息,如型号、MAC 地址、IP 地址等。

    注:
    • 兼容的设备 才能被扫描并显示在自动配置列表中。
    • 如果配置的话机没有被检测到或没有显示在配置列表中,请重启话机。
  4. 点击话机旁边的 编辑话机。
  5. 选项 栏中,进行下列配置:
    • 模板:在下拉列表中选择要应用的模板。
      注: 模板提供了除分机分配之外的其他话机配置。你可以选择该话机型号的默认模板,或者选择自定义的话机配置模板。更多信息,参见创建自定义自动配置模板
    • 配置方式:选择 PnP (在办公室)

      PBX 自动生成一个配置链接并显示在网页上。

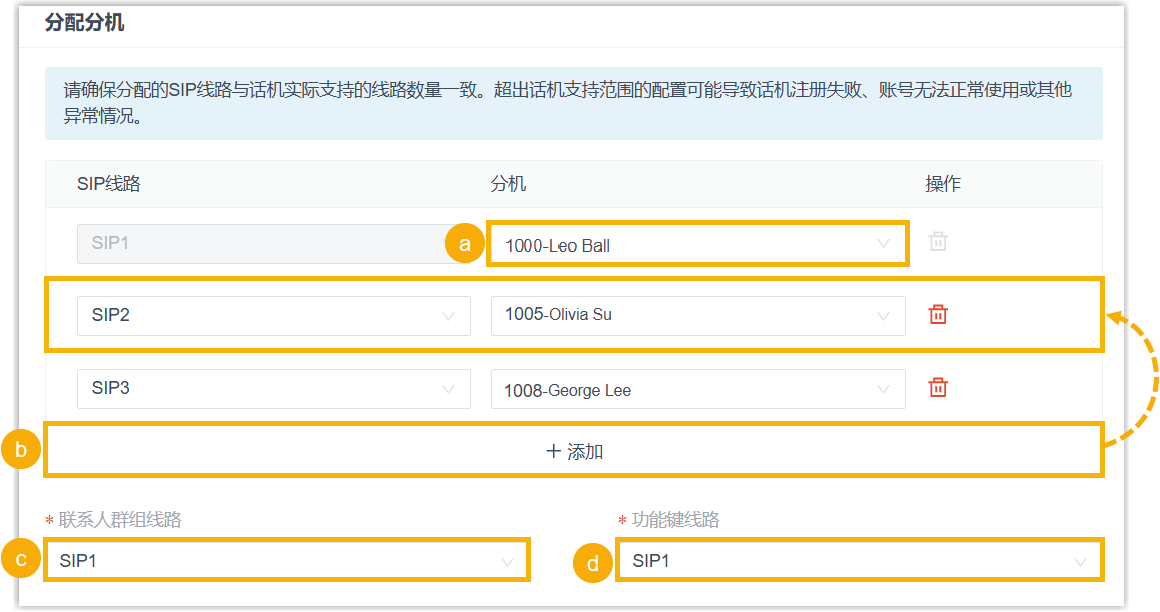

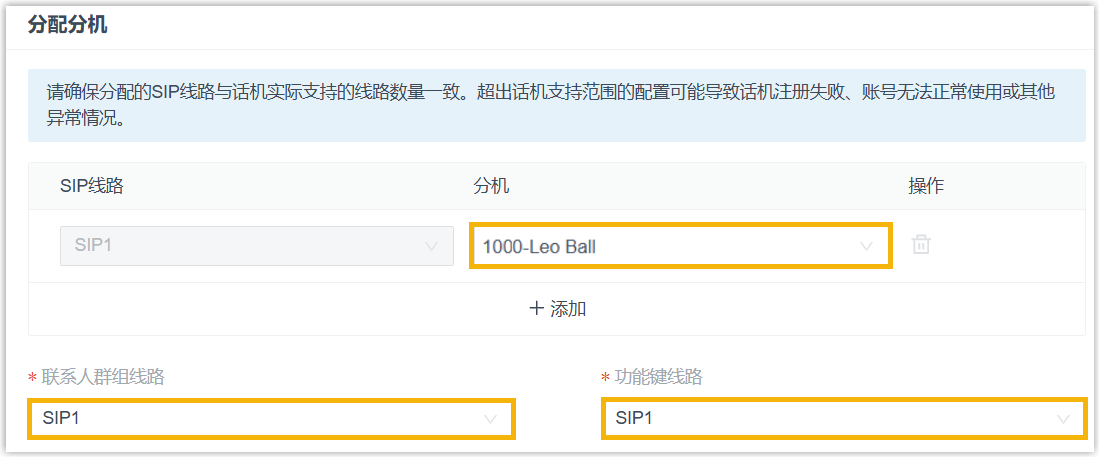

  6. 分配分机 栏,为话机分配一个分机。
    提示: 如果要分配的分机不在列表中,请检查该分机是否已绑定其他话机或网关端口
  7. 点击 保存

执行结果

  • 模板中的配置将自动应用在话机上。
  • 自动配置 > 话机 中可查看配置的话机上分机的注册状态。
    • :分机已注册。
    • :分机未注册。
