配置异地容灾 (Yeastar SD-WAN 组网)

如果你通过 Yeastar SD-WAN 连接两台异地的 Yeastar P 系列软件版，那么你可以在 PBX 上配置异地容灾，以确保灾难发生时核心的通话功能持续可用。

使用要求

异地容灾的两台服务器都必须满足以下要求：

项目 要求
产品型号 Yeastar P 系列软件版
订阅服务 订阅 SD-WAN PBX 组网服务 和 异地容灾。
提示： 订阅服务前，你可以免费试用 30 天。更多信息，请参见 启用 Yeastar P 系列软件版 服务的免费试用。
版本 相同的固件版本，且必须是 83.12.0.57 或更高版本。
系统容量 相同的分机数和并发数。
网络
  • LAN 口作为默认网口，且使用静态 IP 地址。
  • 能够访问 Yeastar SD-WAN 节点 (sdwantunnel.yeastar.com)。
外部存储 相同的存储设备和挂载点。

步骤一、通过 Yeastar SD-WAN 连接两台 Yeastar P 系列软件版

通过 Yeastar SD-WAN 将两台 Yeastar P 系列软件版 连接到同一个虚拟网络。

更多信息，请参见 在工作服务器上配置 SD-WAN 组网 和 在灾备服务器上加入 SD-WAN 组网。

步骤二、在两台 Yeastar P 系列软件版 上配置异地容灾

  1. 登录 PBX 管理网页，进入 系统 > 高可用性 > 异地容灾。
  2. 启用异地容灾并设置异地组网方式。

    1. 在页面顶部，打开 启用异地容灾 开关。
    2. 在 异地组网方式 下拉列表中，选择 星纵数字 SD-WAN。
  3. 在工作服务器和灾备服务器上完成以下设置。
    工作服务器
    设置 说明
    本服务器模式 选择 工作服务器。
    注： 如果你已启用双机热备，则只有 主服务器 可以充当 工作服务器。
    工作服务器名称

    填写一个名称，帮助你在事件通知中识别工作服务器。

    注： 工作服务器和灾备服务器中设置的 工作服务器名称 要保持一致，以避免因事件通知中的服务器名称不同而产生混淆。
    灾备服务器名称

    填写一个名称，帮助你在事件通知中识别灾备服务器。

    注： 工作服务器和灾备服务器中设置的 灾备服务器名称 要保持一致，以避免因事件通知中的服务器名称不同而产生混淆。
    灾备服务器 IP 地址 自动获取 SD-WAN 网络中分配给灾备服务器的组网 IP。
    灾备服务器
    设置 说明
    服务器信息
    本服务器模式 选择 灾备服务器。
    工作服务器名称

    填写一个名称，帮助你在事件通知中识别工作服务器。

    注： 工作服务器和灾备服务器中设置的 工作服务器名称 要保持一致，以避免因事件通知中的服务器名称不同而产生混淆。
    灾备服务器名称

    填写一个名称，帮助你在事件通知中识别灾备服务器。

    注： 工作服务器和灾备服务器中设置的 灾备服务器名称 要保持一致，以避免因事件通知中的服务器名称不同而产生混淆。
    工作服务器 IP 地址

    自动获取 SD-WAN 网络中分配给工作服务器的组网 IP。
    高级
    心跳检测 (秒) 定义发送心跳包的频率。

    默认 2 秒，表示灾备服务器每 2 秒钟发送一个心跳包，检测工作服务器的运行状态。
    宕机侦测时间 (秒) 定义工作服务器响应灾备服务器的最大时间间隔。
    默认 150 秒，如果在设置时间内灾备服务器未收到工作服务器的回复，就会自动接管通信。
    注： 如果你启用了双机热备，此值需大于双机热备功能中 宕机侦测时间 的设定值，且至少相差 30 秒。
  4. 点击 保存。

    系统提示你需要重启 PBX，以使异地容灾设置生效。

执行结果

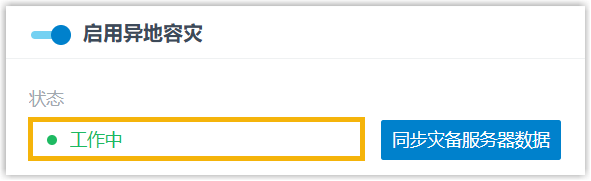

重启 PBX 后，你可以在 PBX 管理网页上查看异地容灾状态。
  • 工作服务器的异地容灾状态显示 工作中，表示工作服务器正常工作，提供所有 PBX 功能。

  • 灾备服务器的状态显示 灾备状态，表示此服务器在灾备状态中。灾备服务器此时开始从工作服务器同步数据。

后续步骤

详细阅读 SIP 中继和 WebRTC 中继的服务器灾备 和 SIP 设备和 Linkus UC 客户端的服务器灾备，了解如何在中继和分机终端上实现服务器灾备。
