在潮流 (Grandstream) IP 话机上手动注册分机

本文以 Grandstream GPR2602 (固件版本：1.0.3.67) 为例，介绍如何在潮流 IP 话机上手动注册 Yeastar P 系列 IPPBX 的分机。

支持的设备

兼容 SIP (Session IP Protocol) 协议的潮流 (Grandstream) IP 话机。

前提条件

基于 潮流 IP 话机 和 Yeastar PBX 所处的网络环境，确保已完成下表中对应的前提设置。

网络环境 设置
本地局域网 在相同网段注册分机 /
在不同网段注册分机 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP 安全 > 允许远程注册)。
远程网络 使用 Yeastar FQDN 注册分机
使用公网 IP 或远程主机域名注册分机
  • 配置 PBX 网络，允许 通过公网 IP 远程访问 PBX 或 通过域名远程访问 PBX。
  • 设置分机，使其可进行远程注册。
    • 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。

    • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。

操作步骤

步骤一、在 Yeastar PBX 上收集注册信息

登录 PBX 管理网页，收集以下分机注册所需的信息。

信息 操作说明
分机信息 进入 分机和中继 > 分机 > > 用户 > 分机信息，记录以下信息：
  • 分机号码
  • 认证名称
  • 注册密码
传输协议 进入 分机和中继 > 分机 > > 高级 > VoIP设置 > 协议，记录分机的传输协议。

在本例中，分机使用 UDP 协议。

注：
  • 如果分机使用 TCP 协议，须确保 PBX 的 SIP TCP 端口已启用，否则注册会失败 (路径：PBX设置 > SIP设置 > 常规 > 基本)。

  • 如果分机使用 TLS 协议，须确保 PBX 的 TLS 功能已启用，否则注册会失败 (路径：PBX设置 > SIP设置 > TLS)。
PBX IP 地址或域名

场景：局域网内注册

这种场景下，你可以直接使用 PBX 的私网 IP 地址进行分机注册。

注： 本文基于此场景提供配置示例。在本例中，我们使用 PBX 的私网 IP 地址 192.168.28.39 进行分机注册。

场景：使用 FQDN 远程注册分机

进入 系统 > 网络 > 星纵信息 FQDN，记录 PBX 的全限定域名 (FQDN)。

场景：使用公网 IP 地址 / 外部主机域名远程注册分机

进入 系统 > 网络 > 公网 IP 和端口，记录 PBX 的公网 IP 地址或外部主机域名。
SIP 注册端口

场景：局域网内注册

进入 系统 > 网络 > 服务端口，基于分机的传输协议记录对应的 SIP 注册端口。

在本例中，我们使用 SIP UDP 端口 5060 进行分机注册。

场景：使用 FQDN 远程注册分机

进入 系统 > 网络 > 星纵信息 FQDN > 功能 > SIP访问，基于分机的传输协议记录对应的 SIP 注册端口。

场景：使用公网 IP 地址 / 外部主机域名远程注册分机

进入 系统 > 网络 > 公网 IP 和端口 > 公网端口，基于分机的传输协议记录对应的 SIP 注册端口。

步骤二、在潮流 IP 话机上注册分机

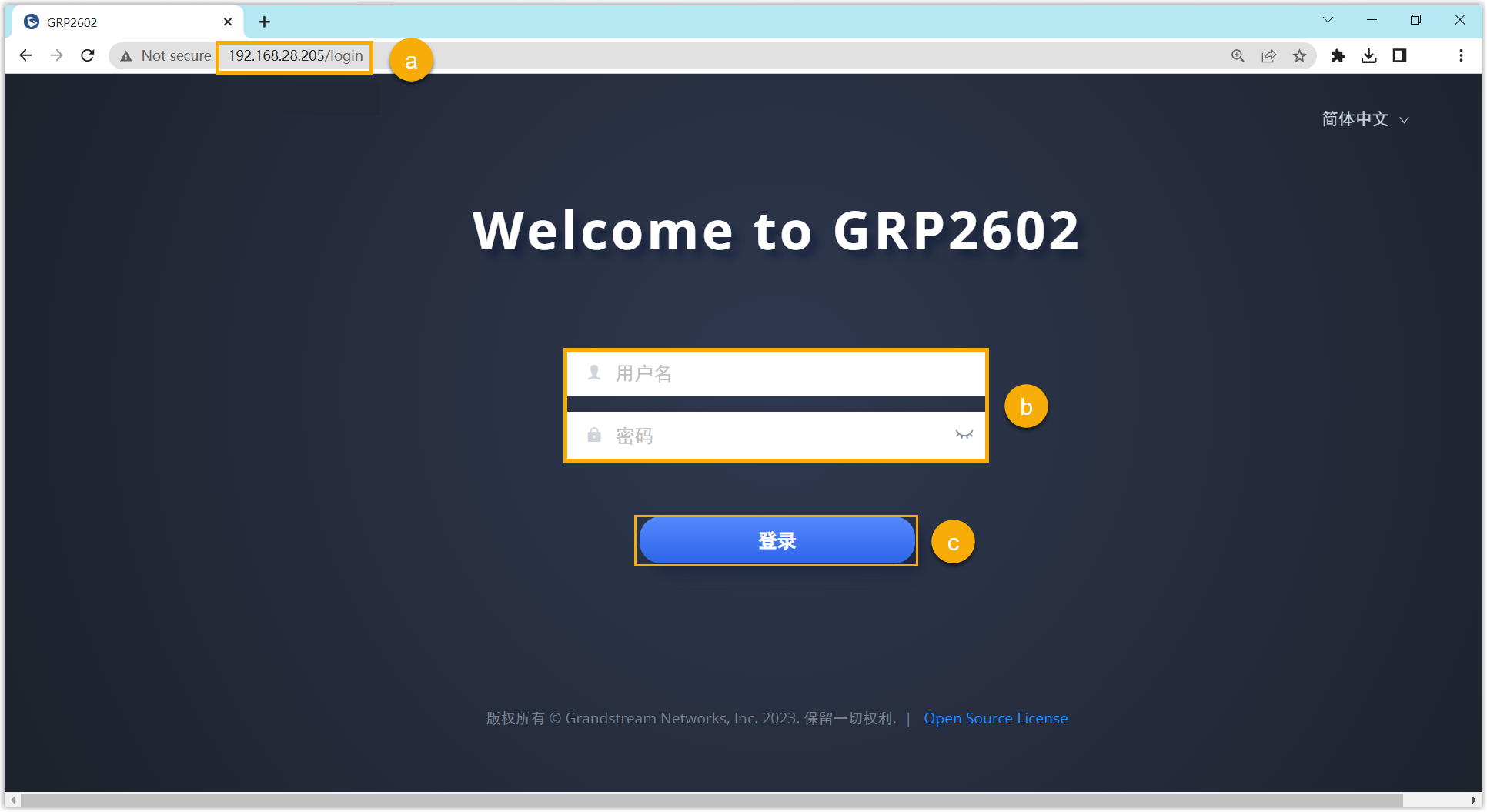

  1. 登录潮流 IP 话机网页。

    1. 在浏览器的地址栏中，输入话机的 IP 地址。
    2. 输入用户名 admin 和关联的密码。
    3. 点击 登录。

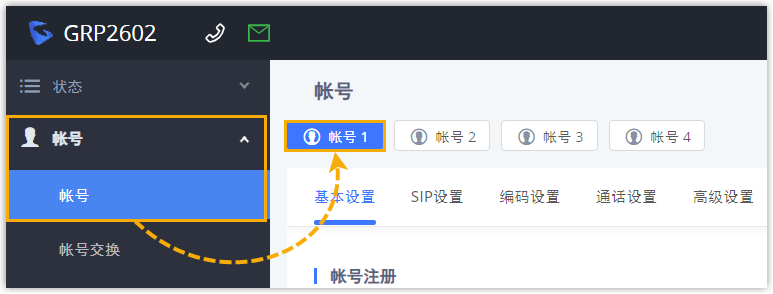

  2. 在左侧导航栏，进入 账号 > 账号，选择一个空闲账号。

  3. 在 基本设置 页签，完成以下注册配置。

    • 激活账号：勾选此项。
    • 账号名：填写与账号关联的名称，此名称将显示在话机屏幕上。
    • SIP服务器：填写 PBX 的 IP 地址 / 域名和 SIP 注册端口。
    • SIP用户ID：填写分机号码。
    • SIP认证ID：填写分机的认证名称。
    • SIP认证密码：填写分机的注册密码。

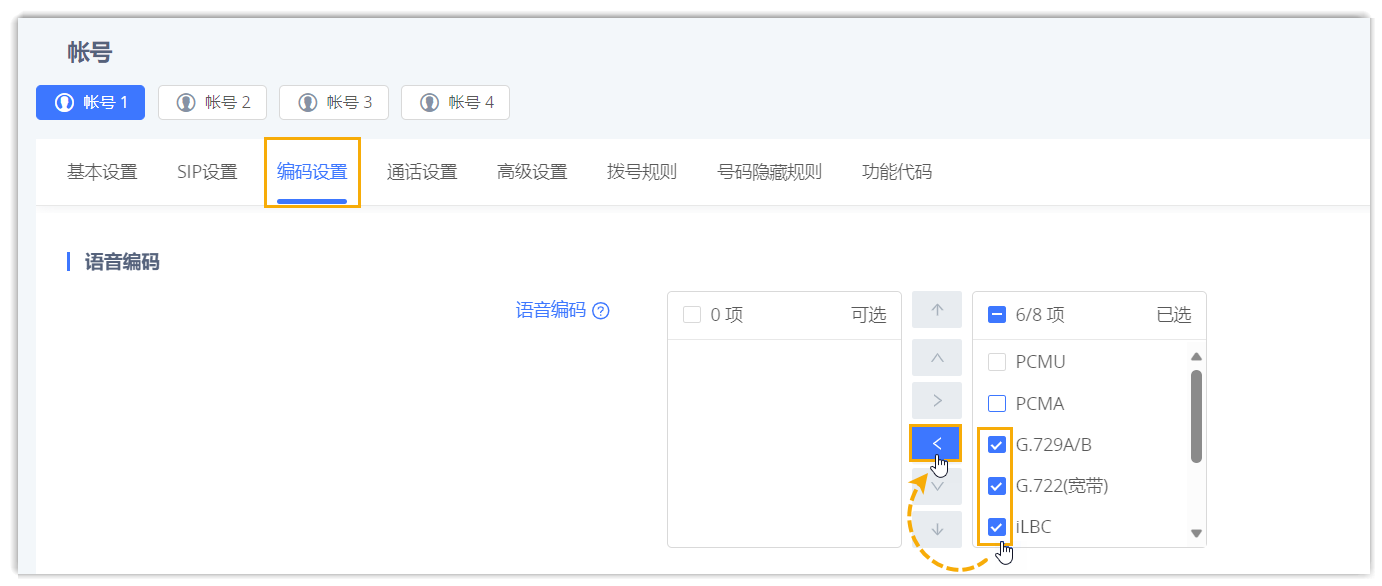

  4. 在 编码设置 页签下，为账号移除不必要的编解码。
    注： 默认情况下，潮流 IP 话机会为其账号启用所有可用的编解码，这可能会导致呼出时通话出现问题。因此，建议为注册了 PBX 分机的账号移除不必要的编解码。

  5. 点击 保存并应用。

执行结果

分机注册成功。你可以在话机网页中进入 状态 > 账号状态 查看注册状态。
