通过 Yeastar P 系列 IPPBX 自动配置 Avaya IP 话机

本文以 Avaya J139 (固件版本：4.1.1.0.7) 为例，介绍如何通过 Yeastar P 系列 IPPBX 自动配置局域网中的 Avaya IP 话机。

使用要求

Avaya IP 话机 和 Yeastar PBX 的固件须符合以下版本要求。

型号 话机固件版本要求 PBX 固件版本要求 支持的自动配置方式
J129 4.1.1.0.7 或更高版本

37.12.0.23 或更高版本
  • DHCP
J139 4.1.1.0.7 或更高版本

37.12.0.23 或更高版本
  • DHCP
J159 4.1.1.0.7 或更高版本

37.12.0.23 或更高版本
  • DHCP
J169 4.1.1.0.7 或更高版本

37.12.0.23 或更高版本
  • DHCP
J179 4.1.1.0.7 或更高版本

37.12.0.23 或更高版本
  • DHCP
J189 4.1.1.0.7 或更高版本

37.12.0.23 或更高版本
  • DHCP

应用场景

Yeastar P 系列 IPPBX 支持通过 DHCP 方式自动配置局域网中的 Avaya IP 话机。配置操作会根据 Avaya IP 话机 和 Yeastar PBX 的网络环境而有所不同。

自动配置与 PBX 在同一网段的 Avaya IP 话机

在本例中，Avaya IP 话机、DHCP 服务器和 Yeastar PBX (IP：192.168.28.39) 均部署在 28 网段。此外，同网段中的电脑上搭建了一个 HTTP 服务器，用于存放话机的配置文件。

前提条件
  • 确保 IP 话机所在网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 确保已下载对应话机型号的自动配置模板。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 将要分配的分机的认证名称修改为与分机号一致 (路径：分机和中继 > 分机 > > 用户 > 分机信息)。

  • 在与 Avaya IP 话机同一网段下的电脑上搭建一个 HTTP 服务器。
    注： 本例使用 HFS (HTTP File Server) 作为 HTTP 服务器。
操作步骤
步骤一、在 PBX 上添加 Avaya IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。你需要从 PBX 上下载配置文件以供后续使用。

  1. 添加 Avaya IP 话机。
    1. 登录 PBX 管理网页，进入 自动配置 > 话机。
    2. 点击 添加 > 添加。
    3. 在 IP话机 栏，填写话机信息。

      • 供应商：选择 Avaya。
      • 型号：选择话机型号。在本例中，选择 J139。
      • MAC地址：填写 IP 话机的 MAC 地址。
    4. 在 选项 栏，完成以下设置。

      • 模板：从下拉列表中选择要应用的模板。
        注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
      • 配置方式：选择 DHCP (在办公室)。
    5. 在 分配分机 栏，为 IP 话机分配一个分机。

      注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
    6. 点击 保存。

      IP 话机已添加到 PBX，并显示在自动配置话机列表中。

  2. 设置 IP 话机语言。
    1. 在自动配置话机列表中，点击 Avaya IP 话机旁边的 。

    2. 在话机配置页面，下拉到 偏好设置 栏，然后根据话机型号选择话机语言。

    3. 点击 保存。
  3. 将话机的配置文件下载到电脑本地。

    1. 点击 Avaya 话机旁边的 。
    2. 在下拉列表中，点击 下载，将配置文件下载到本地。
步骤二、在电脑上设置 HTTP 服务器
Yeastar 提供了用于配置 Avaya IP 话机的配置包。你需要下载该配置包，并将所需文件挂载到在电脑上设置的 HTTP 服务器中。在本例中，我们使用 HFS 软件作为 HTTP 服务器。
  1. 下载配置包 到电脑本地，并解压缩文件。

    配置包中包含了配置 Avaya IP 话机所需的所有文件，你可以根据话机型号选择文件并将其挂载到 HTTP 服务器中。

  2. 在运行中的 HTTP 服务器 (HFS) ，将以下文件挂载到 HTTP 服务器的根目录 / 下。

    • 从配置包中获取的文件。
      • 设置文件：46xxsettings.txt
      • 升级文件：J100Supgrade.txt
      • 固件文件：根据话机型号选择对应的固件文件。在本例中，选择 FW_S_J139_R4_1_1_0_7.bin。
      • 语言文件：根据话机型号选择对应的语言文件。在本例中，选择 Mlf_J139_Chinese.xml。
    • 从 PBX 中下载的话机配置文件 {mac}.txt。
步骤三、在 DHCP 服务器中配置 DHCP option 242
配置 DHCP option 242 指向 HTTP 服务器。这样一来，Avaya 话机可自动从 HTTP 服务器中获取到配置文件。在本例中，我们使用 Tftpd64 作为 DHCP 服务器。

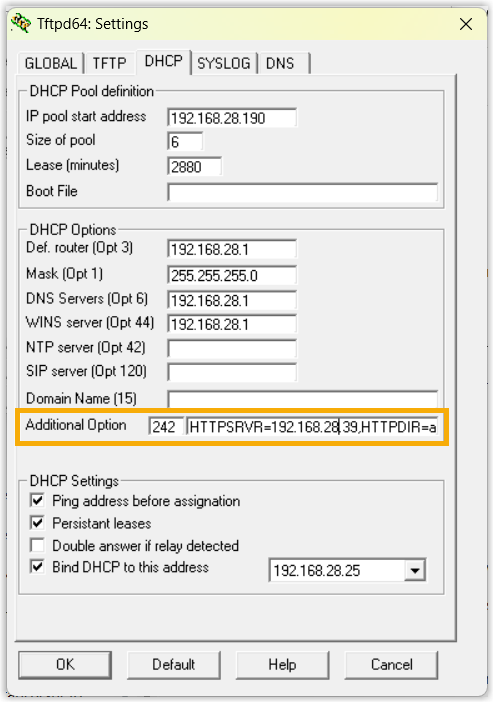

  1. 在运行的 Tftpd64 软件中，进入 Settings > DHCP > DHCP Options。
  2. 添加 option 242，并定义配置文件的存放位置。

    1. 在 Additional Option 栏，填写 242。
    2. 在字段值栏中，基于以下格式，填写 HTTP 服务器地址。
      HTTPSRVR=192.168.28.25,HTTPDIR=,HTTPPORT=80,SIG=2
      • HTTPSRVR：运行 HTTP 服务器的电脑的 IP 地址。
      • HTTPDIR：HTTP 服务器中挂载文件的路径。在本例中，文件挂载在根目录下，因此留空。
      • HTTPPORT：HTPP 服务器的端口。在本例中，填写默认端口 80。
        提示： 可在 HFS 软件中查看或自定义 HTTP 端口。

      • SIG：Avaya IP 话机的软件版本，设置为 2。
步骤四、触发 IP 话机完成配置
重置话机并输入验证信息以完成配置。
  1. 在话机屏幕上，进入管理菜单，并将 IP 话机重置到出厂默认设置。
    1. 在 IP 话机上，进入 主菜单 > 管理。
    2. 在 访问代码 栏，输入管理员密码，然后按 输入。在本例中，输入默认密码 27238。
    3. 在管理菜单中，选择 重置为默认值，并在话机提示确认时选择 重置。
    话机重置到出厂默认设置。重新启动后，话机屏幕显示一个提示，询问是否立即开始自动配置。
  2. 选择 否。

    IP 话机继续搜索 DHCP 服务器以获取网络配置，此过程需要大约 2 - 3 分钟。

  3. 在 登录 页面，填写分机的验证信息，然后按 输入。

    • 用户名：填写分机号码。
    • 密码：填写分机的注册密码。
执行结果
  • IP 话机自动从 HTTP 服务器下载配置文件并应用配置。
  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

自动配置与 PBX 在不同网段的 Avaya IP 话机

在本例中，Avaya IP 话机和 DHCP 服务器部署在 28 网段，而 Yeastar PBX (IP: 192.168.20.58) 部署在 20 网段。此外，与 IP 话机同一网段的电脑上搭建了一个 HTTP 服务器，用于存放话机的配置文件。

前提条件
  • 确保 IP 话机所在网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 确保已下载对应话机型号的自动配置模板。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 将要分配的分机的认证名称修改为与分机号一致 (路径：分机和中继 > 分机 > > 用户 > 分机信息)。

  • 在与 Avaya IP 话机同一网段下的电脑上搭建一个 HTTP 服务器。
    注： 本例使用 HFS (HTTP File Server) 作为 HTTP 服务器。
操作步骤
步骤一、在 PBX 上启用分机的远程注册功能
为要分配给 IP 话机的分机启用远程注册功能，以允许此分机在不同网段中进行注册。
  1. 登录 PBX 管理网页，进入 分机和中继 > 分机，编辑此分机。
  2. 点击 安全 页签，在 SIP安全 栏中勾选 允许远程注册。

  3. 点击 保存 并 应用。
步骤二、在PBX 上添加 Avaya IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。你需要从 PBX 上下载配置文件以供后续使用。

  1. 添加 Avaya IP 话机。
    1. 在 PBX 管理网页，进入 自动配置 > 话机。
    2. 点击 添加 > 添加。
    3. 在 IP话机 栏，填写话机信息。

      • 供应商：选择 Avaya。
      • 型号：选择话机型号。在本例中，选择 J139。
      • MAC地址：填写 IP 话机的 MAC 地址。
    4. 在 选项 栏，完成以下设置。
      • 模板：从下拉列表中选择要应用的模板。
        注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
      • 配置方式：选择 DHCP (在办公室)。
    5. 在 分配分机 栏，为 IP 话机分配一个分机。

      注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
    6. 点击 保存。

      IP 话机已添加到 PBX，并显示在自动配置话机列表中。

  2. 设置 IP 话机语言。
    1. 在自动配置话机列表中，点击 Avaya IP 话机旁边的 。

    2. 在话机配置页面，下拉到 偏好设置 栏，然后根据话机型号选择话机语言。

    3. 点击 保存。
  3. 将话机的配置文件下载到电脑本地。

    1. 点击 Avaya 话机旁边的 。
    2. 在下拉列表中，点击 下载，将配置文件下载到本地。
步骤三、在电脑上设置 HTTP 服务器
Yeastar 提供了用于配置 Avaya IP 话机的配置包。你需要下载该配置包，并将所需文件挂载到在电脑上设置的 HTTP 服务器中。在本例中，我们使用 HFS 软件作为 HTTP 服务器。
  1. 下载配置包 到电脑本地，并解压缩文件。

    配置包中包含了配置 Avaya IP 话机所需的所有文件，你可以根据话机型号选择文件并将其挂载到 HTTP 服务器中。

  2. 在运行中的 HTTP 服务器 (HFS) ，将以下文件挂载到 HTTP 服务器的根目录 / 下。

    • 从配置包中获取的文件。
      • 设置文件：46xxsettings.txt
      • 升级文件：J100Supgrade.txt
      • 固件文件：根据话机型号选择对应的固件文件。在本例中，选择 FW_S_J139_R4_1_1_0_7.bin。
      • 语言文件：根据话机型号选择对应的语言文件。在本例中，选择 Mlf_J139_Chinese.xml。
    • 从 PBX 中下载的话机配置文件 {mac}.txt。
步骤四、在 DHCP 服务器中配置 DHCP option 242
配置 DHCP option 242 指向 HTTP 服务器。这样一来，Avaya 话机可自动从 HTTP 服务器中获取到配置文件。在本例中，我们使用 Tftpd64 作为 DHCP 服务器。
  1. 在运行的 Tftpd64 软件中，进入 Settings > DHCP > DHCP Options。
  2. 添加 option 242，并定义配置文件的存放位置。

    1. 在 Additional Option 栏，填写 242。
    2. 在字段值栏中，基于以下格式，填写 HTTP 服务器地址。
      HTTPSRVR=192.168.28.25,HTTPDIR=,HTTPPORT=80,SIG=2
      • HTTPSRVR：运行 HTTP 服务器的电脑的 IP 地址。
      • HTTPDIR：HTTP 服务器中挂载文件的路径。在本例中，文件挂载在根目录下，因此留空。
      • HTTPPORT：HTPP 服务器的端口。在本例中，填写默认端口 80。
        提示： 可在 HFS 软件中查看或自定义 HTTP 端口。

      • SIG：Avaya IP 话机的软件版本，设置为 2。
步骤五、触发 IP 话机完成配置
重置话机并输入验证信息以完成配置。
  1. 在话机屏幕上，进入管理菜单，并将 IP 话机重置到出厂默认设置。
    1. 在 IP 话机上，进入 主菜单 > 管理。
    2. 在 访问代码 栏，输入管理员密码，然后按 输入。在本例中，输入默认密码 27238。
    3. 在管理菜单中，选择 重置为默认值，并在话机提示确认时选择 重置。
    话机重置到出厂默认设置。重新启动后，话机屏幕显示一个提示，询问是否立即开始自动配置。
  2. 选择 否。

    IP 话机继续搜索 DHCP 服务器以获取网络配置，此过程需要大约 2 - 3 分钟。

  3. 在 登录 页面，填写分机的验证信息，然后按 输入。

    • 用户名：填写分机号码。
    • 密码：填写分机的注册密码。
执行结果
  • IP 话机自动从 HTTP 服务器下载配置文件并应用配置。
  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。
