通过 Yeastar P 系列 IPPBX 自动配置 NEC IP 话机

本文以 NEC DT900 ITK-12D-1P (固件版本：05.03.04.03 ) 为例，介绍如何通过 Yeastar P 系列 IPPBX 自动配置 NEC IP 话机。

使用要求

NEC IP 话机 和 Yeastar PBX 的固件须符合以下版本要求。

型号 话机固件版本要求 PBX 固件版本要求 支持的自动配置方式
DT700 ITL-2E-1P 03.01.64.00 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT700 ITL-6DE-1P 03.01.64.00 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT700 ITL-12D-1P 03.01.64.00 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT700 ITL-24D-1P 03.01.64.00 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT700 ITL-8LD-1P 03.01.64.00 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT700 ITL-8LDE-1P 03.01.64.00 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT700 ITL-12DG-3P 03.01.64.00 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT700 ITL-12CG-3P 03.01.64.00 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT820 ITY-6D-1P 04.04.28.14 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT820 ITY-8LDX-1P 04.04.28.14 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT820 ITY-8LCGX-1P 04.04.28.14 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT820 ITY-6DG-1P 04.04.28.14 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT820 ITY-32LDG-1P 04.04.28.14 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT820 ITY-32LCG-1P 04.04.28.14 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900 ITK-6D-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900 ITK-12D-1P 05.03.04.03 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900 ITK-8LCX-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900 ITK-8TCGX-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900 ITK-6DG-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900 ITK-12DG-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900 ITK-32LCG-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900 ITK-32TCG-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900S ITK-6DGS-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900S ITK-32LCGS-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接
DT900S ITK-32TCGS-1P 05.03.04.99 或更高版本

37.17.0.53 或更高版本
  • DHCP
  • 配置链接

使用场景

根据 NEC IP 话机 和 Yeastar PBX 所处的网络环境不同，配置操作可能会有所不同。

自动配置本地局域网中的 NEC IP 话机

在此场景中，你可以通过第三方 DHCP 服务器，将 Yeastar PBX 提供的配置链接传递给话机。这样一来，话机可通过此链接从 PBX 获取配置。

前提条件
  • 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。
    注： 需确保该网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 如果话机已使用过，你需要先重置话机。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 若 IP 话机和 PBX 位于不同网段，还需确保满足以下条件：
    • 两个网段之间网络互通。
    • 为要被分配给 IP 话机的分机启用远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。

操作步骤
步骤一、在 PBX 上添加 NEC IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。
  3. 在 IP话机 栏，填写话机信息。

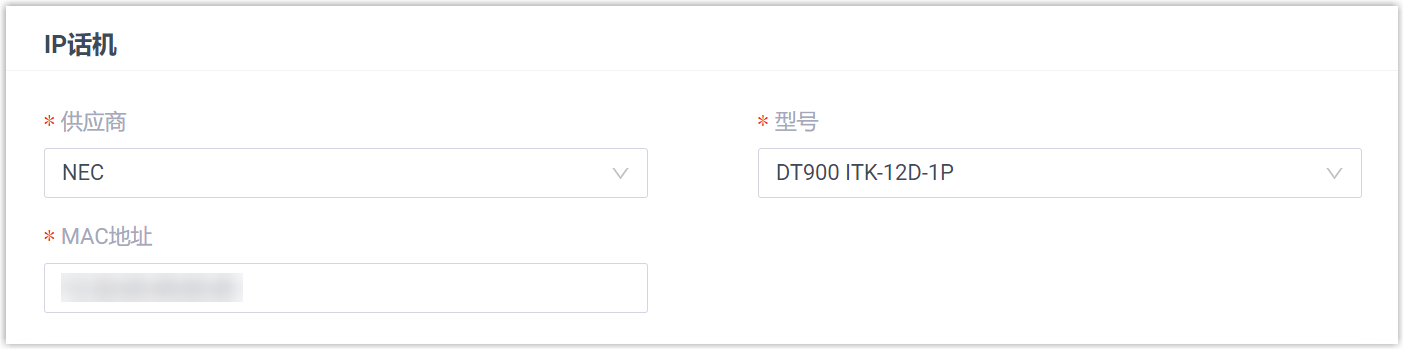

    • 供应商：选择 NEC。
    • 型号：选择话机型号。在本例中，选择 DT900 ITK-12D-1P。
    • MAC地址：填写 IP 话机的 MAC 地址。
  4. 在 选项 栏，完成以下设置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。

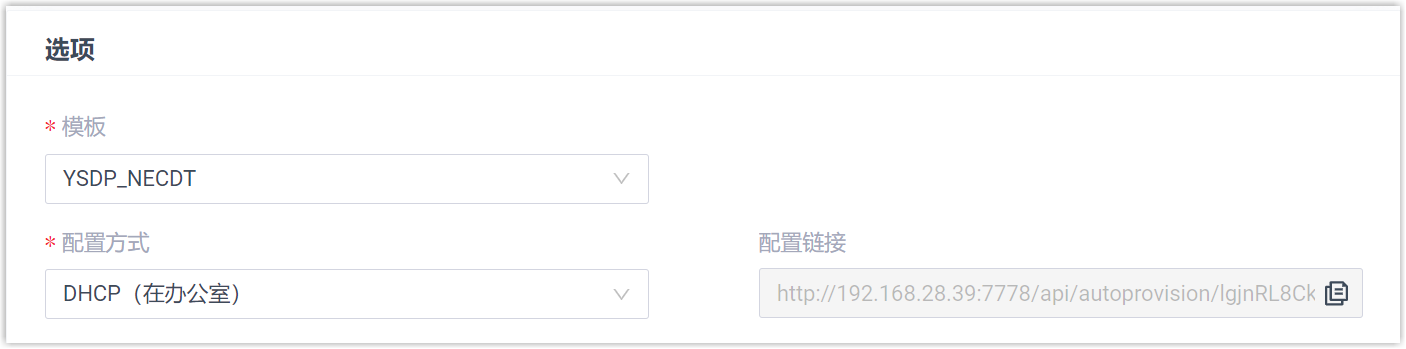

    • 配置方式：选择 DHCP (在办公室)。

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

      注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
  5. 在 分配分机 栏，为 IP 话机分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
  6. 点击 保存。

    IP 话机已添加到 PBX，并显示在自动配置话机列表中。

步骤二、在 DHCP 服务器上配置 DHCP option 66

在 DHCP 服务器上，使用 PBX 上获取的链接配置 DHCP option 66。

以下将以 Tftpd64 为例介绍如何配置 option 66。

  1. 在运行的 Tftpd64 软件中，进入 Settings > DHCP > DHCP Options。

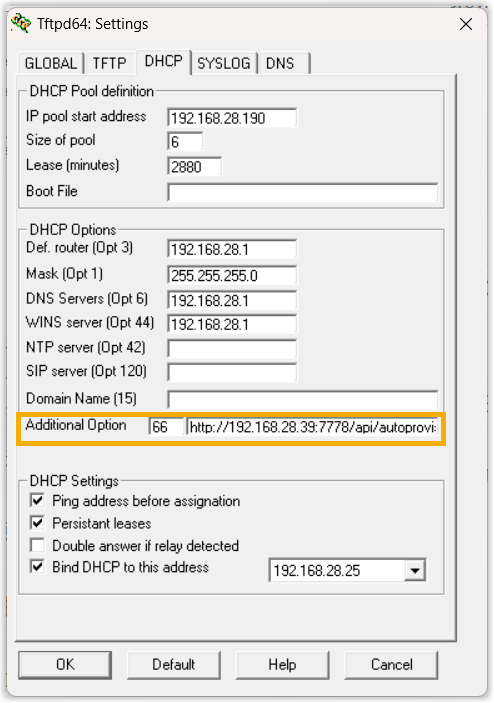

  2. 添加 option 66，并定义配置文件的存放位置。

    1. 在 Additional Option 栏，填入 66。
    2. 在字段值栏，填入 PBX 上获取的配置链接。
  3. 点击 OK 以保存设置。
执行结果
  • 重启 IP 话机后，话机会自动从 DHCP 服务器获取 IP 地址，且可通过配置链接自动从 PBX 上下载配置文件并应用。

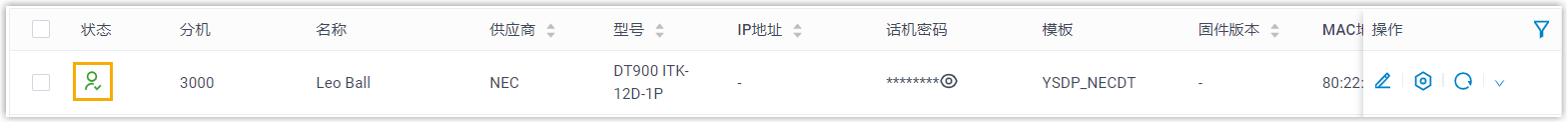

  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

自动配置远程网络中的 NEC IP 话机

在此场景中，你可以使用 PBX 公网 IP 地址 / 远程主机域名配置 IP 话机。通过配置第三方 DHCP 服务器，将 Yeastar PBX 提供的配置链接传递给话机。这样一来，话机可通过此链接从 PBX 获取配置。

重要： 由于 NEC 话机的限制，如果使用 远程主机域名，域名长度不能超过 17 个字符 (不包括前缀 https://)，否则配置将失败。
前提条件
  • 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。
    注： 需确保该网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 如果话机已使用过，你需要先重置话机。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 确保已在 PBX 上完成以下设置：
    • 配置 PBX 网络，允许 通过公网 IP 远程访问 PBX 或 通过域名远程访问 PBX。
    • 为要分配给 IP 话机的分机完成以下设置：
      • 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。

      • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。

操作步骤
步骤一、在 PBX 上添加 NEC IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。
  3. 在 IP话机 栏，填写话机信息。

    • 供应商：选择 NEC。
    • 型号：选择话机型号。在本例中，选择 DT900 ITK-12D-1P。
    • MAC地址：填写 IP 话机的 MAC 地址。
  4. 在 选项 栏，完成以下设置。
    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。

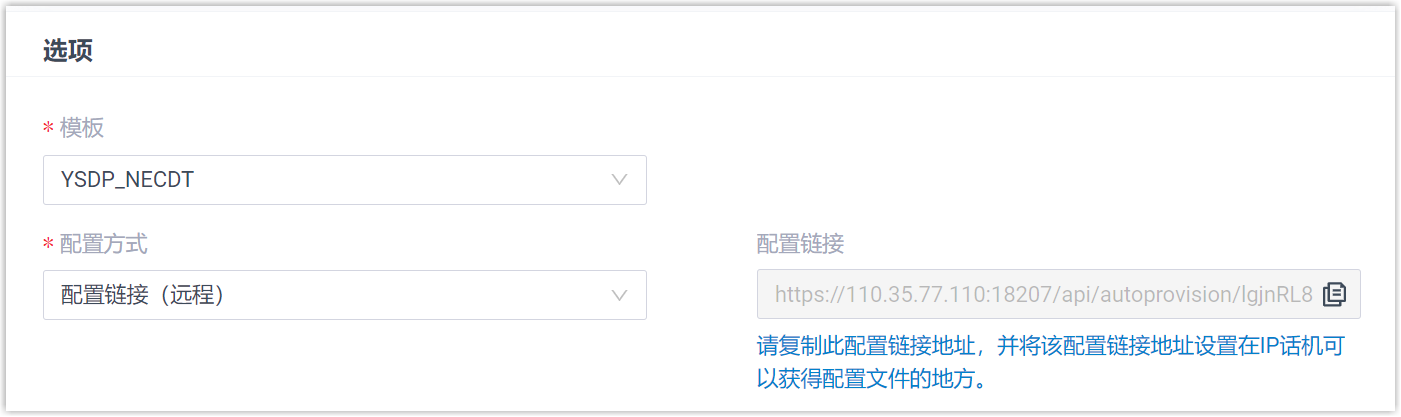

    • 配置方式：选择 配置链接 (远程)。

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

      注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
  5. 在 分配分机 栏，为 IP 话机分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
  6. 点击 保存。

    IP 话机已添加到 PBX，并显示在自动配置话机列表中。

步骤二、在 DHCP 服务器上配置 DHCP option

在 DHCP 服务器上配置 DHCP option 42 和 option 66。

以下将以 Tftpd64 为例介绍如何进行配置。

  1. 在运行的 Tftpd64 软件中，进入 Settings > DHCP > DHCP Options。

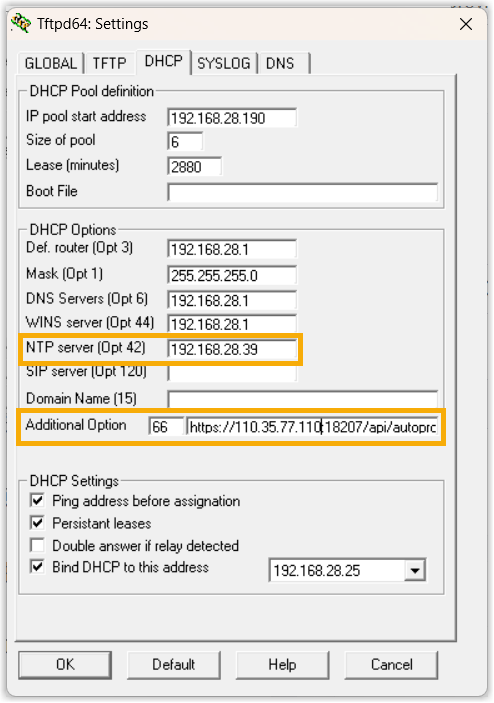

  2. 配置以下 DHCP option。

    • NTP server (Opt 42)：填入 NTP 服务器的 IP 地址。
    • Additional Option：填入 66，然后在字段值栏中填入 PBX 上获取的配置链接。
  3. 点击 OK 以保存设置。
执行结果
  • 重启 IP 话机后，话机会自动从 DHCP 服务器获取 IP 地址，且可通过配置链接自动从 PBX 上下载配置文件并应用。
  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。
