通过 Yeastar P 系列 IPPBX 自动配置潮流 (Grandstream) IP 话机

使用要求

潮流 IP 话机 和 Yeastar PBX 的固件需符合以下版本要求。

应用场景

根据 潮流 IP 话机 和 Yeastar PBX 所处的网络环境不同，配置方式和操作可能会有所不同，如下表所示：

自动配置与 PBX 在同一网段的潮流 IP 话机 (PnP)

在本例中，潮流 IP 话机 (IP：192.168.28.205) 和 Yeastar PBX (IP：192.168.28.39) 均部署在 28 网段。

前提条件

• 确保已下载对应话机型号的自动配置模板。
• 如果 IP 话机已使用过，你需要先将话机重置为出厂设置，然后重新对话机进行网络设置。

操作步骤

1. 登录 PBX 管理网页，进入 自动配置 > 话机。

   PBX 通过 PnP 检测到的 IP 话机显示在列表中。

2. 点击潮流 IP 话机旁边的 。



3. 可选：在 选项 栏的 模板 下拉列表中，选择要应用的模板。
   注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
4. 在 分配分机 栏，为 IP 话机分配一个分机。



   注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。

   • 如需将分机从话机或网关上解绑，请参见 释放绑定在话机 / 网关上的分机。
   • 如需在不解绑的情况下将此分机分配给 IP 话机，你需要 配置分机的 IP 话机同时注册数，因为默认情况下 PBX 仅允许一个分机注册一个 SIP 终端。
5. 点击 保存。

执行结果

注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。

• IP 话机自动从 PBX 下载配置并应用。
• 分机成功注册到 IP 话机上，你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。



后续步骤

默认情况下，潮流 IP 话机会为其账号启用所有可用的编解码，这可能会导致呼出时通话出现问题。因此，建议为注册了 PBX 分机的账号移除不必要的编解码。

更多信息，请参见 为潮流 (Grandstream) IP 话机移除不必要的编解码。

自动配置与 PBX 在不同网段的潮流 IP 话机 (DHCP)

在本例中，潮流 IP 话机和 DHCP 服务器部署在 28 网段，而 Yeastar PBX (IP：192.168.20.58) 部署在 20 网段。

前提条件

• 确保 IP 话机所在网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
• IP 话机和 PBX 所在网段之间网络互通。
• 确保已下载对应话机型号的自动配置模板。
• 如果话机已使用过，你需要先重置话机。
• 收集 IP 话机信息，包括供应商，型号和 MAC 地址。

操作步骤

• 步骤一、在 PBX 上启用分机的远程注册功能
• 步骤二、在 PBX 上添加潮流 IP 话机
• 步骤三、在 DHCP 服务器上配置 DHCP option 66

步骤一、在 PBX 上启用分机的远程注册功能

为要分配给 IP 话机的分机启用远程注册功能，以允许此分机在不同网段中进行注册。

1. 登录 PBX 管理网页，进入 分机和中继 > 分机，编辑此分机。
2. 点击 安全 页签，在 SIP安全 栏中勾选 允许远程注册。



3. 点击 保存 并 应用。

步骤二、在 PBX 上添加潮流 IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

1. 在 PBX 管理网页，进入 自动配置 > 话机。
2. 点击 添加 > 添加。
3. 在 IP话机 栏，填写话机信息。



   • 供应商：选择 Grandstream。
   • 型号：选择话机型号。在本例中，选择 GRP2602。
   • MAC地址：填写 IP 话机的 MAC 地址。
4. 在 选项 栏，进行以下配置。



   • 模板：从下拉列表中选择要应用的模板。
     注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
   • 配置方式：选择 DHCP (在办公室)。

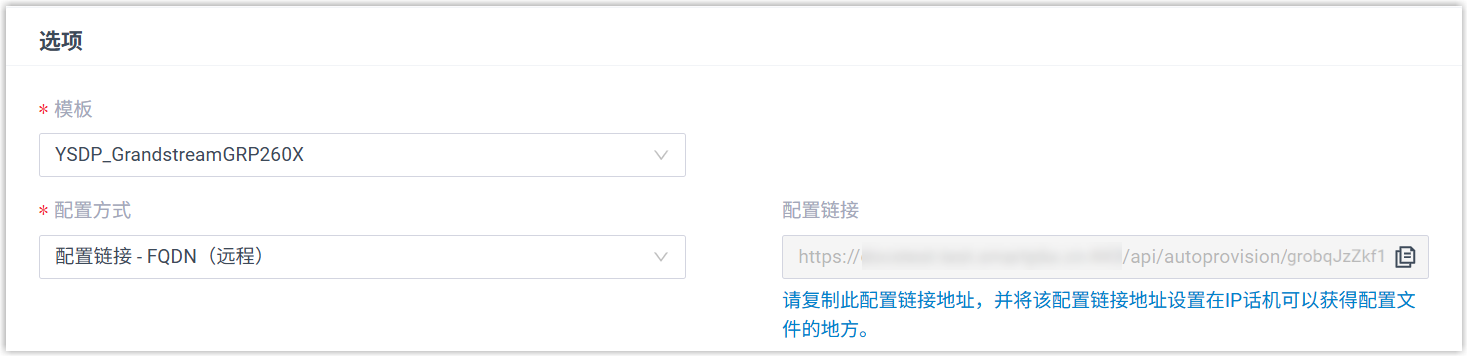

     PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

5. 在 分配分机 栏，为 IP 话机分配一个分机。



   注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。

   • 如需将分机从话机或网关上解绑，请参见 释放绑定在话机 / 网关上的分机。
   • 如需在不解绑的情况下将此分机分配给 IP 话机，你需要 配置分机的 IP 话机同时注册数，因为默认情况下 PBX 仅允许一个分机注册一个 SIP 终端。
6. 点击 保存。

步骤三、在 DHCP 服务器上配置 DHCP option 66

在 IP 话机所在网段的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

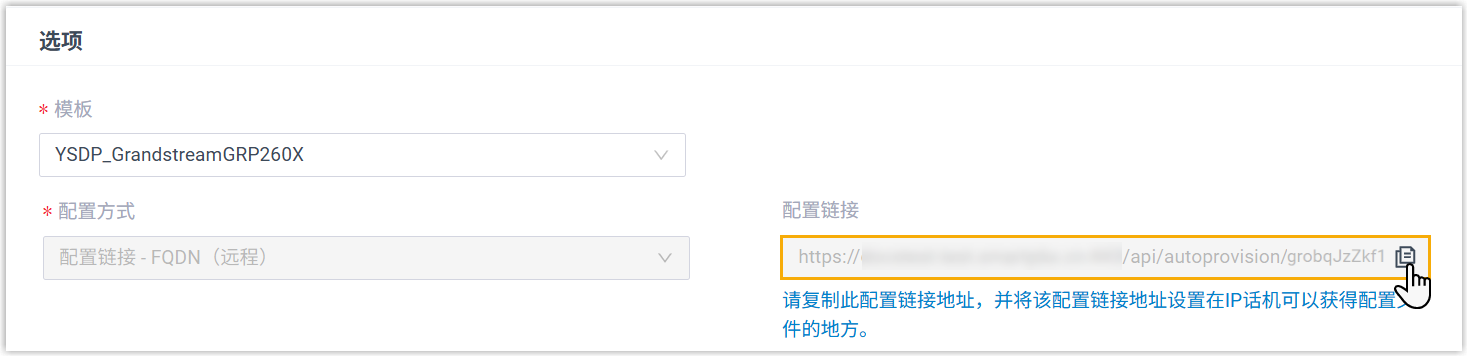

1. 在 PBX 管理网页，进入话机详情页，复制配置链接。



2. 在 DHCP 服务器，使用配置链接配置 option 66。

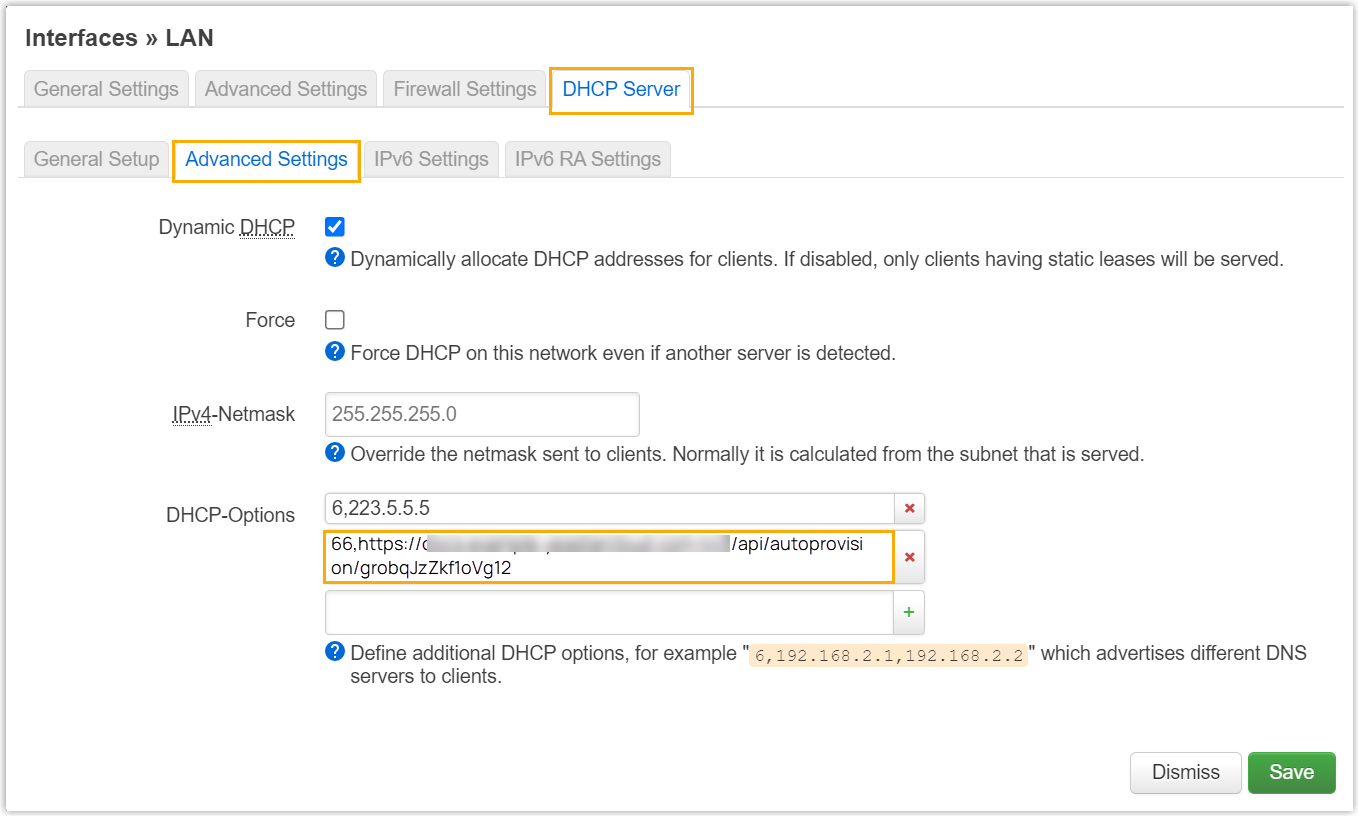

   在本例中，配置路由器上的 DHCP 服务器，如下图所示。



执行结果

注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。

• IP 话机重启后将从 DHCP 服务器获取 IP 地址和配置链接，其可通过此配置链接自动从 PBX 下载配置并应用。
• 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。



后续步骤

默认情况下，潮流 IP 话机会为其账号启用所有可用的编解码，这可能会导致呼出时通话出现问题。因此，建议为注册了 PBX 分机的账号移除不必要的编解码。

更多信息，请参见 为潮流 (Grandstream) IP 话机移除不必要的编解码。
