通过 Yeastar P 系列 IPPBX 自动配置 Flat-phone 话机

本文以 Flat-phone B10 (固件版本：15.66.7.12.234) 为例，介绍如何通过 Yeastar P 系列 IPPBX 自动配置 Flat-phone 话机。

使用要求

Flat-phone 话机 和 Yeastar PBX 的固件需符合以下版本要求。

型号 话机固件版本要求 PBX 固件版本要求 支持的自动配置方式
B6 15.63.11.12.234 或更高版本 37.19.0.110 或更高版本
  • PnP
  • DHCP
  • 配置链接
B10 15.66.7.12.234 或更高版本 37.19.0.110 或更高版本
  • PnP
  • DHCP
  • 配置链接
C10 15.60.11.12.234 或更高版本 37.19.0.110 或更高版本
  • PnP
  • DHCP
  • 配置链接

应用场景

根据 Flat-phone 话机 和 Yeastar PBX 所处的网络环境不同，配置方式和操作可能会有所不同，如下表所示：

场景 说明
IP 话机与 PBX 部署在同一网段 在此场景中，你可以通过 PnP 方式 实现 Flat-phone 话机自动配置。

更多信息，请参见 自动配置与 PBX 在同一网段的 Flat-phone 话机 (PnP)。
IP 话机与 PBX 部署在不同网段 在此场景中，你可以通过 DHCP 方式 实现 Flat-phone 话机自动配置。

更多信息，请参见 自动配置与 PBX 在不同网段的 Flat-phone 话机 (DHCP)。
IP 话机与 PBX 部署在不同网络 在此场景中，你可以通过 配置链接方式 实现远程 Flat-phone 话机的配置。

更多信息，请参见 配置与 PBX 在不同网络的 Flat-phone 话机 (配置链接)。

自动配置与 PBX 在同一网段的 Flat-phone 话机 (PnP)

在本例中，Flat-phone 话机 (IP：192.168.28.205) 和 Yeastar PBX (IP：192.168.28.39) 均部署在 28 网段。

前提条件
操作步骤
  1. 登录 PBX 管理网页，进入 自动配置 > 话机。

    PBX 通过 PnP 检测到的 IP 话机显示在列表中。

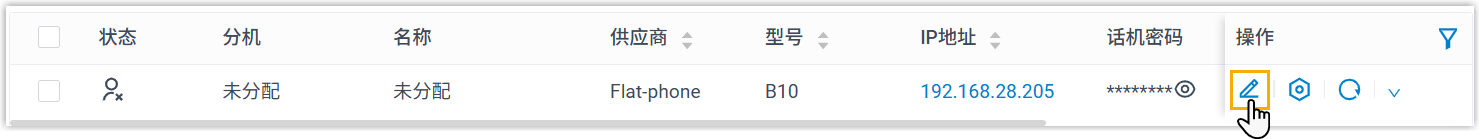

  2. 点击 Flat-phone 话机旁边的 。

  3. 可选：在 选项 栏的 模板 下拉列表中，选择要应用的模板。
    注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
  4. 在 分配分机 栏，为 IP 话机分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
  5. 点击 保存。
执行结果
注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。
  • IP 话机自动从 PBX 下载配置并应用。

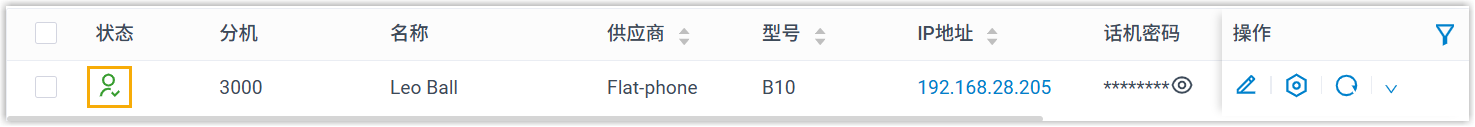

  • 分机成功注册到 IP 话机上，你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

自动配置与 PBX 在不同网段的 Flat-phone 话机 (DHCP)

在本例中，Flat-phone 话机和 DHCP 服务器部署在 20 网段，而 Yeastar PBX (IP：192.168.28.110) 部署在 28 网段。

前提条件
  • 确保 IP 话机所在网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • IP 话机和 PBX 所在网段之间网络互通。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 如果话机已使用过，你需要先重置话机。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
操作步骤
步骤一、在 PBX 上启用分机的远程注册功能
为要分配给 IP 话机的分机启用远程注册功能，以允许此分机在不同网段中进行注册。
  1. 登录 PBX 管理网页，进入 分机和中继 > 分机，编辑此分机。
  2. 点击 安全 页签，在 SIP安全 栏中勾选 允许远程注册。

  3. 点击 保存 并 应用。
步骤二、在 PBX 上添加 Flat-phone 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

  1. 在 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。

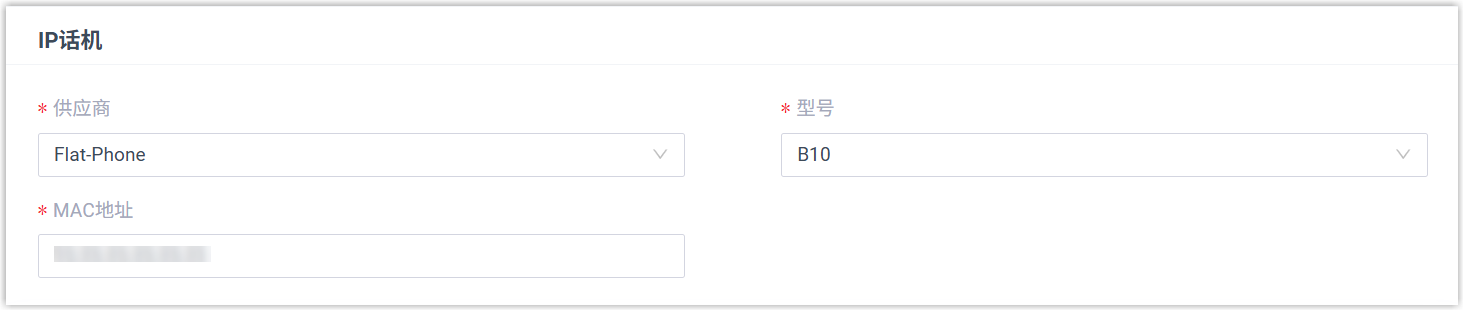

  3. 在 IP话机 栏，填写话机信息。
    • 供应商：选择 Flat-Phone。
    • 型号：选择话机型号。在本例中，选择 B10。
    • MAC地址：填写 IP 话机的 MAC 地址。
  4. 在 选项 栏，进行以下配置。
    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。

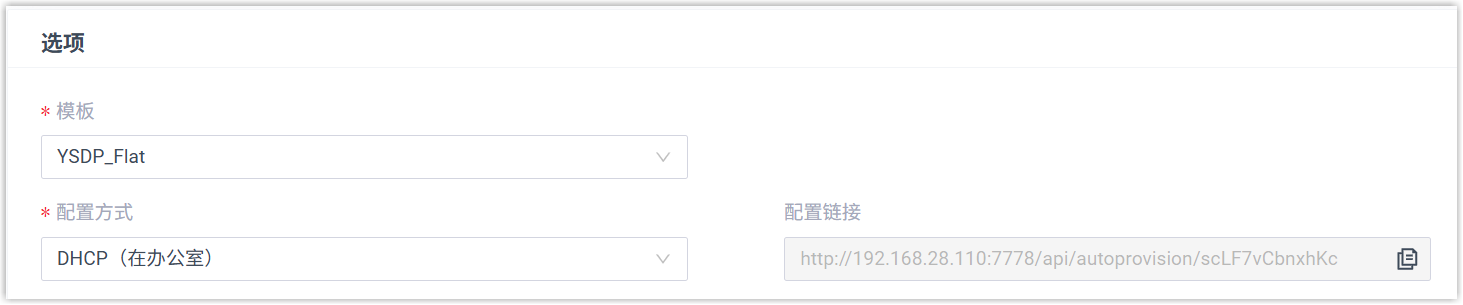

    • 配置方式：选择 DHCP (在办公室)。

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

  5. 在 分配分机 栏，为 IP 话机分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
  6. 点击 保存。
步骤三、在 DHCP 服务器上配置 DHCP option 66

在 IP 话机所在网段的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

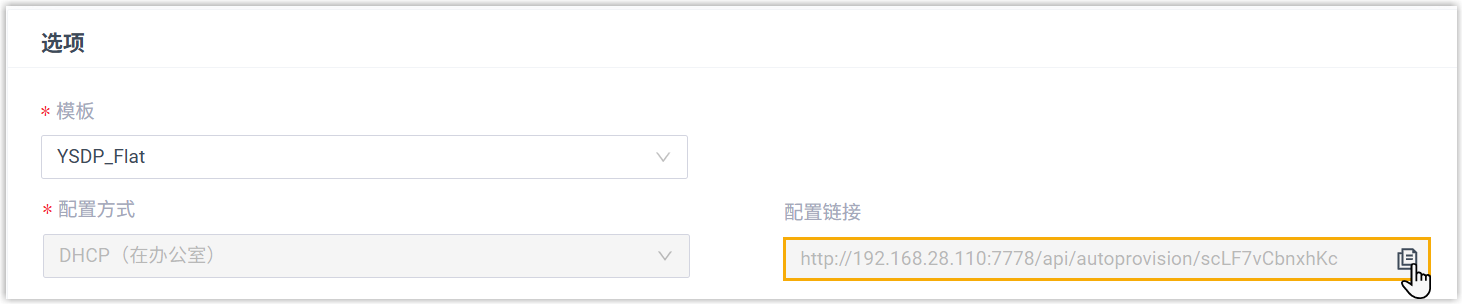

  1. 在 PBX 管理网页，进入话机详情页，复制配置链接。

  2. 在 DHCP 服务器，使用配置链接配置 option 66。

    在本例中，配置路由器上的 DHCP 服务器，如下图所示。

执行结果
注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。
  • IP 话机重启后将从 DHCP 服务器获取 IP 地址和配置链接，其可通过此配置链接自动从 PBX 下载配置并应用。
  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

配置与 PBX 在不同网络的 Flat-phone 话机 (配置链接)

在本例中，Flat-phone 话机和 Yeastar PBX 部署在不同的网络中。IP 话机所在网络配置了 DHCP 服务器，用于向话机下发从 PBX 获取的配置链接。
注： 这种方法适用于批量部署。如果只是单台设备，你可以直接在话机网页中手动填入配置链接。
前提条件
  • 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。
    注： 需确保该网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 根据 Flat-phone 话机 和 Yeastar PBX 的网络环境，确保已完成以下前提设置。
    方式 设置
    使用 Yeastar FQDN

    • 为 PBX 订阅 隧道服务 或 视频会议，保证 FQDN 功能可用。

    • 为要注册的分机和远程 IP 话机配置远程访问权限：
    • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
    • 如果话机已使用过，你需要先重置话机。
    • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
    使用公网 IP 地址 / 域名
    • 配置 PBX 网络，允许通过公网 IP、通过域名 或 通过星纵数字域名 远程访问 PBX。
      重要： PBX 需要映射下列端口。
      • RTP 端口
      • SIP 端口
      • Web 端口
    • 设置分机，使其可进行远程注册。
      • 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。

      • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。

    • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
    • 如果话机已使用过，你需要先重置话机。
    • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
操作步骤
步骤一、在 PBX 上添加 Flat 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。
  3. 在 IP话机 栏，填写话机信息。
    • 供应商：选择 Flat-Phone。
    • 型号：选择话机型号。在本例中，选择 B10。
    • MAC地址：填写 IP 话机的 MAC 地址。
  4. 在 选项 栏，完成以下设置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。

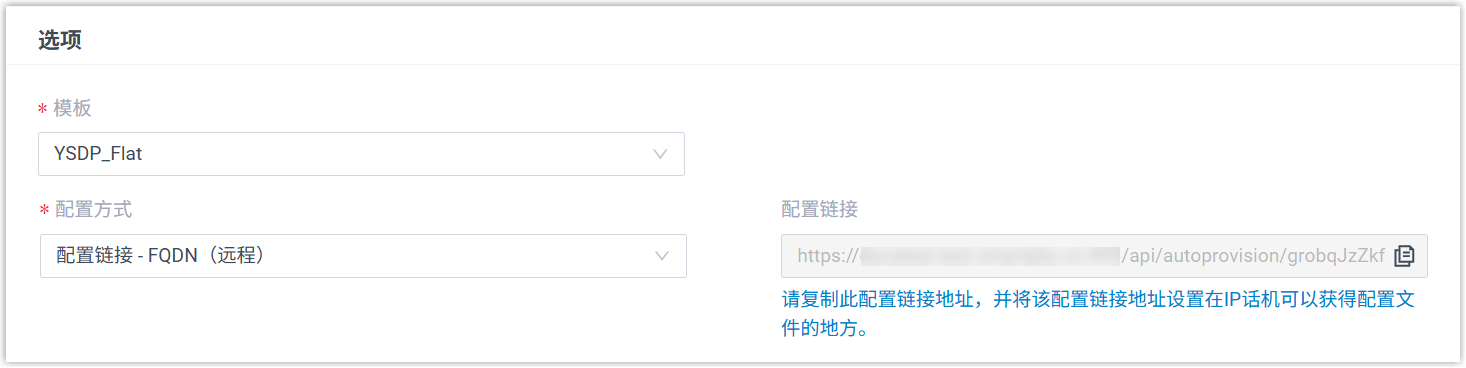

    • 配置方式：选择 配置链接 - FQDN (远程) 或 配置链接 (远程)。

      配置链接 字段中显示一个配置链接，指向话机配置文件所存储的位置。

      注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
  5. 在 分配分机 栏，为 IP 话机分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
  6. 点击 保存。
步骤二、在 DHCP 服务器上配置 DHCP Option 66
在 IP 话机所在网络的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

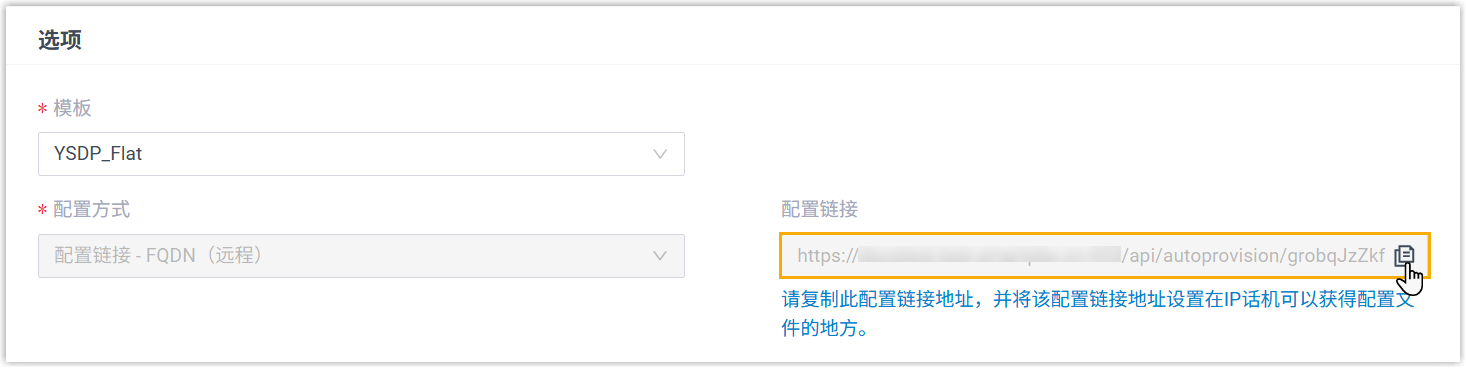

  1. 在 PBX 管理网页，进入话机详情页，复制配置链接。

  2. 在 DHCP 服务器，使用配置链接配置 option 66。

    在本例中，配置如下。

执行结果
注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。
  • IP 话机重启后将从 DHCP 服务器获取 IP 地址和配置链接，其可通过此配置链接自动从 PBX 下载配置并应用。

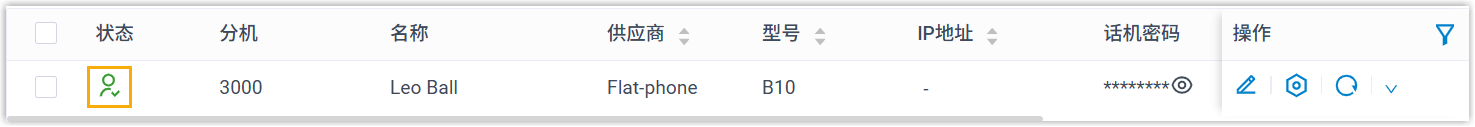

  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。
