通过 Yeastar P 系列 IPPBX 自动配置思科 (Cisco) SPA500 系列 IP 话机

本文以思科 (Cisco) SPA502G (固件版本：7.6.2c) 为例， 说明如何通过 Yeastar P 系列 IPPBX 配置思科 SPA500 系列 IP 话机。

注： 本文中的操作流程仅适用于思科 SPA500 系列 IP 话机。更多关于自动配置其他系列 IP 话机的信息，请参见 通过 Yeastar P 系列 IPPBX 自动配置思科 (Cisco) IP 话机。

使用要求

思科 IP 话机 和 Yeastar PBX 的固件须符合以下版本要求。
型号 话机固件版本要求 PBX 固件版本要求 支持的自动配置方式
SPA501G 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA502G 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA504G 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA508G 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA509G 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA512G 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA514G 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA301 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA303 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接
SPA525G2 7.4.7 或更高版本

37.19.0.110 或更高版本
  • DHCP
  • 配置链接

应用场景

根据 思科 IP 话机 和 Yeastar PBX 的网络环境，你可以使用 PBX 内置的 DHCP 服务器或第三方 DHCP 服务器自动配置 IP 话机，如下表所示：

场景 说明
IP 话机与 PBX 部署在同一网段 在此场景中，你可以通过 PBX 内置的 DHCP 服务器，将 Yeastar PBX 提供的配置链接传递给思科 IP 话机。这样一来，话机可通过此链接从 PBX 获取配置。
注： 如果网段中有正在运行的 DHCP 服务器， 你可以直接 使用配置链接在 DHCP 服务器上配置 DHCP option 66。

更多信息，请参见 自动配置与 PBX 在同一网段的思科 IP 话机。
IP 话机与 PBX 部署在不同网段 (同一局域网) 或不同网络 在此场景中，你可以使用第三方 DHCP 服务器中的 DHCP option 66 向思科 IP 话机传递 Yeastar PBX 提供的配置链接。这样一来，话机可通过此链接从 PBX 获取配置。

更多信息，请参见 自动配置与 PBX 在不同网段 (同一局域网) 或不同网络的思科 IP 话机。

自动配置与 PBX 在同一网段的思科 IP 话机

前提条件
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 确保 IP 话机所在网段内无运行中的 DHCP 服务器。
  • 如果话机已使用过，你需要先重置话机。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
操作步骤
步骤一、配置 PBX 为 DHCP 服务器
  1. 登录 PBX 管理网页，进入 系统 > 网络，点击 DHCP服务器 页签。
  2. 打开 DHCP服务器 开关，并完成以下网络配置。

    • 网关：指定 DHCP 服务器默认网关的 IP 地址。
    • 子网掩码：指定用于划分子网的子网掩码。
    • 首选 DNS 服务器：为 DHCP 服务器指定 DNS 服务器。
    • 次选 DNS 服务器：可选。为 DHCP 服务器指定次选 DNS 服务器。
    • 分配的 IP 地址：指定 DHCP 服务器可分配给 DHCP 客户端的 IP 地址范围。
    • NTP 服务器：输入 NTP 服务器的 IP 地址。
      注： 此处默认值为 PBX 的 IP 地址，可将客户端设备的网络时间与 PBX 进行同步。
  3. 点击 保存。

    状态 栏显示 DHCP正在运行。

步骤二、在 PBX 上添加思科 IP 话机
  1. 在 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。

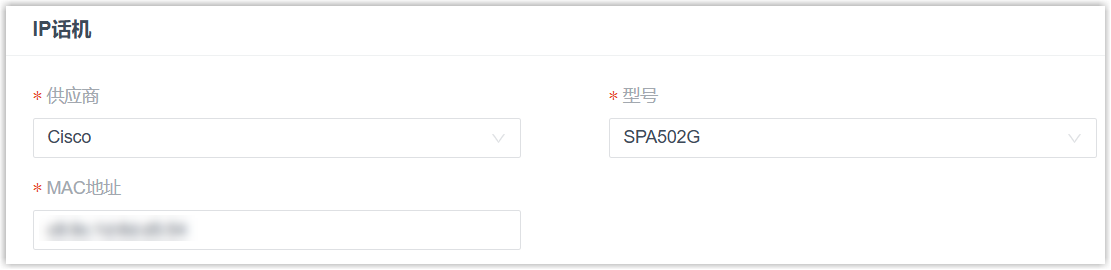

  3. 在 IP话机 栏，配置话机信息。

    • 供应商：选择 Cisco。
    • 型号：选择话机型号。在本例中，选择 SPA502G。
    • MAC地址：填写 IP 话机的 MAC 地址。
  4. 在 选项 栏，完成以下设置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
    • 配置方式：选择 DHCP (在办公室)。

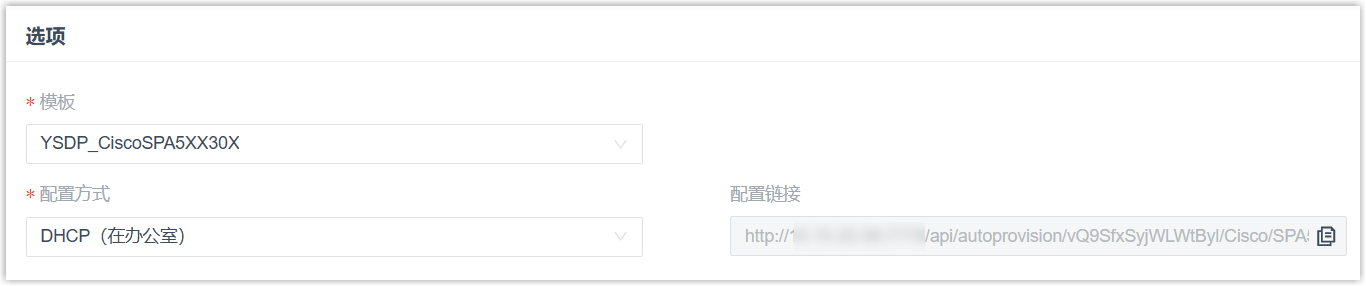

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

  5. 在 分配分机 栏，为话机分配分机，然后指定要在话机上使用的分机的联系人群组和功能键。
    提示： 如果要分配的分机不在 分机 列的下拉列表中，则表示注册到该分机的设备数量已达上限。你可以使用以下任一方法继续操作。
    • 要分配单个分机，从 SIP1 旁的下拉列表中选择一个分机。

      联系人群组线路 和 功能键线路 均被默认设置为 SIP1，表示话机将使用分配给 SIP 线路 1 的分机联系人群组和功能键。

    • 要分配多个分机，完成以下设置。

      1. 在 SIP1 旁的下拉列表中，为 SIP 线路 1 选择一个分机。
      2. 点击 添加，然后在添加的条目中选择 SIP 线路和分机。
        要分配更多分机，重复该步骤。
        注： 选择的 SIP 线路必须为话机支持的线路，否则对于不支持的 SIP 线路的配置将不会生效。你可以在话机网页或设备屏幕上查看话机支持的 SIP 线路。
      3. 在 联系人群组线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的联系人群组将被应用到话机。
        注： 注册成功后，无论话机当前哪条 SIP 线路处于激活状态，联系人均可用。
      4. 功能键线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的功能键将被应用到话机。
        注： 注册成功后，仅当指定的 SIP 线路在话机上处于激活状态时，功能键才会生效。
  6. 点击 保存。
执行结果
注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。
  • 重启后，IP 话机从 PBX 内置的 DHCP 服务器获取 IP 地址，且自动从 PBX 下载配置并应用。

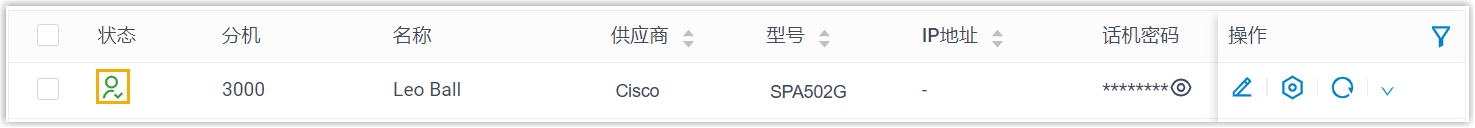

  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

    注： 如果状态显示 ，表示你为话机分配了多个分机，但仅部分分机成功注册到话机。你可以将鼠标悬停在 上查看各个分机的注册状态。

  • 如果多个分机已成功注册到话机，话机上不同的实体线路键会关联对应的 SIP 线路。

    你可以按下线路键以激活目标 SIP 线路，对应的 LED 指示灯亮起，所有通话都将通过该 SIP 线路处理。

自动配置与 PBX 在不同网段 (同一局域网) 或不同网络的思科 IP 话机

前提条件
  • 确保 IP 话机所在网段中有且只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 如果话机已使用过，你需要先重置话机。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 根据 思科 IP 话机 和 Yeastar PBX 的网络环境，确保已完成以下前提设置。
    网络环境 设置
    IP 话机与 PBX 部署在同一局域网的不同网段
    • 确保两个网段之间网络互通。
    • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。
    IP 话机与 PBX 部署在不同网络 通过 Yeastar FQDN 远程配置 IP 话机
    • 为 PBX 订阅 隧道服务 或 视频会议，保证 FQDN 功能可用。
    • 为分机分配远程 SIP 访问权限 (路径：系统 > 网络 > 星纵信息 FQDN > 功能 > SIP访问)。
    通过公网 IP 地址 / 域名远程配置话机
    • 配置 PBX 网络，允许 通过公网 IP、通过域名或 通过星纵数字域名 远程访问 PBX。
    • 为要分配给 IP 话机的分机完成以下设置：
      • 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。

      • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。
操作步骤
步骤一、在 PBX 上添加思科 IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。
  3. 在 IP话机 栏，配置话机信息。

    • 供应商：选择 Cisco。
    • 型号：选择话机型号。在本例中，选择 SPA502G。
    • MAC地址：填写 IP 话机的 MAC 地址。
  4. 在 选项 栏，完成以下设置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
    • 配置方式：根据需要选择配置方式。
      配置方式 说明
      DHCP (在办公室) 适用于配置位于同一局域网中不同网段的 IP 话机。
      配置链接 (远程) 适用于配置位于远程网络中的 IP 话机，其中 IP 话机通过公网 IP 地址或远程主机域名访问 PBX 并获取配置文件。
      配置链接 - FQDN (远程) 适用于配置位于远程网络中的 IP 话机，其中 IP 话机通过 Yeastar FQDN 访问 PBX 并获取配置文件。

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

      注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
  5. 在 分配分机 栏，为话机分配分机，然后指定要在话机上使用的分机的联系人群组和功能键。
    提示： 如果要分配的分机不在 分机 列的下拉列表中，则表示注册到该分机的设备数量已达上限。你可以使用以下任一方法继续操作。
    • 要分配单个分机，从 SIP1 旁的下拉列表中选择一个分机。

      联系人群组线路 和 功能键线路 均被默认设置为 SIP1，表示话机将使用分配给 SIP 线路 1 的分机联系人群组和功能键。

    • 要分配多个分机，完成以下设置。

      1. 在 SIP1 旁的下拉列表中，为 SIP 线路 1 选择一个分机。
      2. 点击 添加，然后在添加的条目中选择 SIP 线路和分机。
        要分配更多分机，重复该步骤。
        注： 选择的 SIP 线路必须为话机支持的线路，否则对于不支持的 SIP 线路的配置将不会生效。你可以在话机网页或设备屏幕上查看话机支持的 SIP 线路。
      3. 在 联系人群组线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的联系人群组将被应用到话机。
        注： 注册成功后，无论话机当前哪条 SIP 线路处于激活状态，联系人均可用。
      4. 功能键线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的功能键将被应用到话机。
        注： 注册成功后，仅当指定的 SIP 线路在话机上处于激活状态时，功能键才会生效。
  6. 点击 保存。

    IP 话机已添加到 PBX，并显示在自动配置话机列表中。

步骤二、在路由器上配置 DHCP option 66

在 IP 话机所在网段的 DHCP 服务器上，使用从 Yeastar P 系列 IPPBX 获取的配置链接，配置 DHCP option 66。

在本例中，配置如下：

执行结果
  • IP 话机重启后将从 DHCP 服务器获取 IP 地址和配置链接，其可通过此配置链接自动从 PBX 下载配置并应用。
  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

    注： 如果状态显示 ，表示你为话机分配了多个分机，但仅部分分机成功注册到话机。你可以将鼠标悬停在 上查看各个分机的注册状态。

  • 如果多个分机已成功注册到话机，话机上不同的实体线路键会关联对应的 SIP 线路。

    你可以按下线路键以激活目标 SIP 线路，对应的 LED 指示灯亮起，所有通话都将通过该 SIP 线路处理。
