通过 SMS API 将 SMS 服务集成到 Yeastar P 系列 IPPBX

使用要求

要实现 SMS 服务与 Yeastar P 系列 IPPBX 的集成，PBX 和 SMS 运营商两个平台必须满足以下要求。

验证请求

验证 SMS 短信渠道的连接状态

在 PBX 管理网页上设置了 SMS 短信渠道后，PBX 将使用 SMS 运营商提供的 验证鉴权信息的 API 接口地址 和 API key，定期向其发送 API 请求，从而验证渠道的连接状态。

交互流程

渠道连接状态验证的过程如下所示：

1. PBX 发送 API 请求，并包含了一个随机生成的验证码 (challenge_code)。
2. 收到 API 请求时，SMS 运营商验证请求中的 API key。
3. 如果 API key 有效，SMS 运营商需返回状态码 200，并将验证码附在响应体中。
4. 收到响应时，PBX 会检查返回的验证码是否与其发送的验证码一致。

   如果验证码匹配，则表明渠道连接成功。

PBX 发送的 API 请求

以下为 PBX 发送的用于验证渠道连接状态的 API 请求的结构和说明。

请求方式

GET

请求 URL

{api_address_for_verifying_authentication}

例如：

https://service-provider.example.com/verify

请求头

参数	类型	说明
Authorization	String	在请求头中传递 API key。 格式：Bearer {api_key}

查询参数

参数	类型	说明
challenge	String	验证码 (challenge_code)。由 PBX 生成的随机字符串。

请求示例

GET /verify?challenge=mAWpGnyeTZgguOPYlWitGPlRJYIhoLMy HTTP/1.1
Host: service-provider.example.com
Authorization: Bearer {api_key}

SMS 运营商返回的 API 响应

SMS 运营商需以 JSON 格式返回 API 响应。

成功响应

如果请求成功，SMS 运营商需在响应中返回以下信息：

• HTTP 状态码 200
• PBX 在请求中发送的验证码

以下为成功响应的示例：

HTTP/1.1 200 OK
Body: mAWpGnyeTZgguOPYlWitGPlRJYIhoLMy

若响应体中的验证码与 PBX 发送的一致，则渠道连接成功，PBX 管理网页上的渠道状态显示为 (已连接)。

异常响应

如果请求失败，SMS 运营商需在响应中根据以下格式返回错误信息。

参数	类型	说明
code	String	错误码。
title	String	错误类型 (可自定义)。
detail	String	详细的错误信息 (可自定义)。

以下为渠道连接验证失败的响应示例。

HTTP/1.1 401 Unauthorized
{
    "errors": [
        {
            "code": "10004",
            "title": "Authentication failed",
            "detail": "No key found matching the ID with the provided secret."
        }
    ]
}

异常问题排查

如果渠道连接验证失败，PBX 管理网页上的渠道状态会显示异常。SMS 运营商可以通过检查错误码或响应体排查导致异常的原因。

• 错误码

  下表列举了 PBX 中定义的错误码。

  错误码	错误信息	说明
  10001	channel.ErrInvalidPhoneNumber	无效号码。
  10002	channel.ErrInvalidParam	请求带有无效参数。
  10003	channel.ErrUnsupportMedia	资源类型不支持 (MMS)。
  10004	channel.ErrAuthFail	认证失败。
  10005	channel.ErrAuthFail	没有权限。
  10006	channel.ErrTooManyRequest	请求过于频繁 。
  10007	channel.ErrServiceUnavailable	服务不可用。
  10008	channel.ErrExceedsSizeLimit	文件过大。

• 异常场景

  下表提供了可能出现的异常渠道状态以及对应的触发条件。

  渠道状态	触发条件
  未授权	鉴权失败，SMS 运营商返回的 HTTP 状态码为 401/403/404。 返回的验证码 (challenge code) 与请求中发送的验证码不匹配。
  第三方服务不可用	SMS 运营商返回的 HTTP 状态码为 500。
  未知来源	SMS 运营商返回除 401/403/404/500 外的 HTTP 状态码，并在响应体中根据 PBX 定义的格式返回了错误信息。
  请求失败	SMS 运营商未返回状态码 (可能由于 TCP 连接异常或域名不存在等情况导致)。 SMS 运营商返回除 401/403/404/500 外的状态码，且未返回响应体，或返回的响应体不符合 JSON 格式。

通过 SMS 运营商发送消息

当 PBX 用户发送消息时，PBX 会使用 SMS 运营商提供的 发送消息的 API 接口地址 和 API key 向运营商发送 API 请求，从而通过 SMS 运营商将此消息发送给外部消息接收者。

交互流程

通过 SMS 运营商发送消息的流程如下所示：

1. PBX 用户发送消息。
2. PBX 发送 API 请求，请求通过 SMS 运营商发送消息。
3. 收到 API 请求时，SMS 运营商验证请求中的 API key。
4. 如果 API key 有效，SMS 运营商需返回状态码 200，并返回一个 data.id，用于传递此消息的唯一 ID。
5. SMS 运营商将消息传送给消息接收者。

PBX 发送的 API 请求

以下为 PBX 发送的用于发送消息的 API 请求的结构和说明。

请求方式

POST

请求 URL

{api_address_for_sending_message}

例如：

POST https://service-provider.example.com/sendmessage

请求头

参数	类型	说明
Content-Type	String	定义请求中负载的内容类型。 有效值：application/json
Authorization	String	在请求头中传递 API key。 格式：Bearer {api_key}

请求体

PBX 将在请求正文中传递出站信息。

参数	类型	说明
from	String	消息发送者的号码。 注： 此参数必须符合 E.164 格式。例如，+8618012121222。
to	String	消息接收者的号码。 注： 此参数必须符合 E.164 格式。例如，+8618012121222。
text	String	消息的文本内容。
media_urls	Array<String>	指向消息的多媒体内容的 URL。

请求示例

以下是通过 SMS 运营商向某个电话号码发送 SMS/MMS 消息的示例。

• 发送 SMS 消息

  POST /sendmessage HTTP/1.1
  Host: service-provider.example.com
  Content-Type: application/json
  Authorization: Bearer {api_key}

  {
      "from": "+8618012121222",
      "text": "Hello, World!",
      "to": "+8618012121223"
  }

• 发送 MMS 消息

  POST /sendmessage HTTP/1.1
  Host: service-provider.example.com
  Content-Type: application/json
  Authorization: Bearer {api_key}

  {
      "from":"+8618012121222",
      "to":"+8618012121223",
      "media_urls":["https://yeastardocs.ras.yeastar.com/api/chat/70dee7e2f95041ca890f222ace06c2dc"]
  }

SMS 运营商返回的 API 响应

SMS 运营商需以 JSON 格式返回 API 响应。

成功响应

如果请求成功，SMS 运营商需在响应中返回以下信息：

• HTTP 状态码 200
• 参数 data.id，用于传递此消息的唯一 ID

以下为成功响应的示例：

HTTP/1.1 200 OK
{
    "data": {
        "id":"b301ed3f-1490-491f-995f-6e64e69674d4",  // 消息的唯一 ID (必填)
        "from": {                                     // 消息发送者的信息
            "carrier": "PBX",
            "line_type": "VoIP",
            "phone_number": "+8618012121222"
        },
        "text": "Hello world!",                    // 消息的文本内容
        "media": [                                    // 消息的多媒体内容
            {
                "content_type": null,                 // 多媒体内容的类型
                "sha256": null,                       // 多媒体内容的 SHA256 值
                "size": null,                         // 文件大小
                "url": "https://yeastardocs.ras.yeastar.com/profile_images/1142168442042118144/AW3F4fFD_400x400.png"  // 指向多媒体内容的 URL
            }
        ],
        "to": [                                       // 消息接收者的信息
            {
                "carrier": "T-MOBILE USA, INC.",
                "line_type": "Wireless",
                "phone_number": "+8618012121223",
                "status": "queued"
            }
         ],
        ...
        }
}

异常响应

如果请求失败，SMS 运营商需在响应中根据以下格式返回错误信息。

参数	类型	说明
code	String	错误码。
title	String	错误类型 (可自定义)。
detail	String	详细的错误信息 (可自定义)。

以下为消息发送失败的响应示例。

HTTP/1.1 400 Bad Request
{
    "errors": [
        {
            "code": "10001",
            "title": "Invalid 'to' address",
            "detail": "The 'to' address should be a single valid number."
        }
    ]
}

异常问题排查

消息发送失败时，PBX 用户的 Linkus 客户端上会展示错误提示信息，SMS 运营商可以通过检查错误码或响应体排查原因。

• 错误码

  错误码	错误信息	说明
  10001	channel.ErrInvalidPhoneNumber	无效号码。
  10002	channel.ErrInvalidParam	请求带有无效参数。
  10003	channel.ErrUnsupportMedia	资源类型不支持 (MMS)。
  10004	channel.ErrAuthFail	认证失败。
  10005	channel.ErrAuthFail	没有权限。
  10006	channel.ErrTooManyRequest	请求过于频繁 。
  10007	channel.ErrServiceUnavailable	服务不可用。
  10008	channel.ErrExceedsSizeLimit	文件过大。

• 异常场景

  下表提供了 PBX 用户的 Linkus 客户端上可能展示的错误提示信息，以及对应的触发条件。

  异常提示	触发条件
  发送失败	SMS 运营商未返回 data.id。 SMS 运营商返回的 HTTP 状态码为 404，并提示服务未找到。 消息发送失败。SMS 运营商根据 PBX 定义的格式返回错误信息，此错误信息将展示在异常提示中。 消息发送失败，且 SMS 运营商未返回错误信息，或返回的格式不正确。
  鉴权失败	SMS 运营商返回的 HTTP 状态码为 401。 SMS 运营商返回的错误码为 10004 或 10005。
  第三方平台的服务不可用	SMS 运营商返回的 HTTP 状态码为 403。 SMS 运营商返回的错误码为 10007。
  无效号码	SMS 运营商返回错误码 10001。
  参数无效	SMS 运营商返回错误码 10002。
  根据第三方平台限制，无法发送该类型消息	SMS 运营商返回错误码 10003。
  操作频繁，请稍后再试	SMS 运营商返回错误码 10006。
  文件大小超过第三方平台的限制	SMS 运营商返回错误码 10008。

接收来自 SMS 运营商的消息

PBX 可通过 SMS 运营商提供的电话号码接收外部消息发送者传入的消息。当外部的消息发送者向此电话号码发送信息时，SMS 运营商可向 PBX 的 Webhook URL 发送请求，从而将此消息发送到 PBX 上。

交互流程

PBX 接收来自 SMS 运营商消息的流程如下所示：

1. 外部的消息发送者向 SMS 运营商提供的号码发送消息。
2. SMS 运营商需向 PBX 的 Webhook URL 发送请求，将入站消息包含在请求体中，并在请求头中附上 SHA256 签名。
3. 在收到 Webhook 请求时，PBX 使用 SMS 运营商提供的 Secret 对收到的 Webhook 请求体内容计算 SHA256 签名，并将计算结果与从请求头中获取的签名进行比较。

   如果签名匹配，则表示 Webhook 请求有效，PBX 会向 SMS 运营商返回状态码 204。

4. PBX 将消息发送给 PBX 用户。

SMS 运营商发送的 Webhook 请求

以下是 SMS 运营商发送 Webhook 请求时需遵循的结构要求和参数说明。

请求方式

POST

请求 URL

{webhook_url_provided_by_pbx}

例如：

https://yeastardocs.ras.yeastar.com/api/v1.0/webhook/general/429ced149ff9437695be795aff38407b

请求头

参数	类型	说明
Content-Type	String	定义请求中负载的内容类型。 有效值：application/json
X-Signature-256	String	传递用于 Webhook 验证的签名 (signature)，其中 {signature} 是使用 SHA256 算法对正文内容和密文进行加密后生成的小写结果。 格式：sha256={signature}

请求体

SMS 运营商需在请求体中传递要发送到 PBX 的消息。

注： 此处只列出了必填参数。如果需要，SMS 运营商可以增加其他数据来扩展该信息。

参数	是否必填	类型	说明
data.event_type	是	String	事件类型。 有效值：message.received。
data.payload.id	是	String	消息 ID。 注： 最大字符长度为 255。
data.payload.from.phone_number	是	String	消息发送者的电话号码。 注： 此参数必须符合 E.164 格式。例如，+8618012121222。
data.payload.to.phone_number	是	String	消息接收者的电话号码。 注： 此参数必须符合 E.164 格式。例如，+8618012121222。
data.payload.text	是	String	消息的文本内容。 注： data.payload.text 和 data.payload.media 二者必填一个。
data.payload.media	是	Array<media>	消息的多媒体内容。 注： data.payload.text 和 data.payload.media 二者必填一个。
data.payload.received_at	是	String	收到信息的时间 (ISO 8601 格式)。 格式：YYYY-MM-DDTHH:MM:SS.mmm+/-HH:MM。 示例：2019-12-09T20:16:07.588+08:00。
data.payload.record_type	是	String	记录类型。 有效值：message。

media

参数	是否必填	类型	说明
content_type	否	String	媒体文件类型。 提示： 可参见 MIME 类型 了解常见的媒体文件类型。
sha256	否	String	媒体文件的 SHA256 签名。
size	否	Integer	文件大小。
url	是	String	指向多媒体内容的 URL。

请求示例

以下提供了一个 SMS 运营商向 PBX 发送消息的请求示例。

POST /api/v1.0/webhook/general/429ced149ff9437695be795aff38407b HTTP/1.1
Host: yeastardocs.ras.yeastar.com
Content-Type: application/json
X-Signature-256: sha256={signature}

{
    "data": {
        "event_type": "message.received",
        "id": "b301ed3f-1490-491f-995f-6e64e69674d4",             //事件 ID
        "occurred_at": "2019-12-09T20:16:07.588+00:00",
        "payload": {
            "completed_at": null,
            "cost": null,
            "direction": "inbound",
            "encoding": "GSM-7",
            "errors": [],
            "from": {                                             //消息发送者的信息
                "carrier": "T-Mobile USA",
                "line_type": "long_code",
                "phone_number": "+8618012121222",
                "status": "webhook_delivered"
            },
            "id": "84cca175-9755-4859-b67f-4730d7f58aa3",         //消息 ID
            "media": [{                                           //消息的多媒体内容
                    "content_type": null,
                    "sha256": null,
                    "size": null,
                    "url": "https://pbs.twimg.com/profile_images/1142168442042118144/AW3F4fFD_400x400.png"
                }],
            "messaging_profile_id": "740572b6-099c-44a1-89b9-6c92163bc68d",
            "organization_id": "47a530f8-4362-4526-829b-bcee17fd9f7a",
            "parts": 1,
            "received_at": "2019-12-09T20:16:07.503+00:00",        //接收到消息的时间
            "record_type": "message",                              //记录类型
            "sent_at": null,
            "tags": [],
            "text": "Hello from PBX!",                             //消息的文本内容
            "to": [                                                //消息接收者的信息
                {
                    "carrier": "PBX",
                    "line_type": "Wireless",
                    "phone_number": "+8618012121223",
                    "status": "webhook_delivered"
                }
            ],
            "type": "SMS/MMS",
            "valid_until": null,
            "webhook_failover_url": null,
            "webhook_url": "http://webhook.site/04bbd2e3-09b5-4c9e-95de-a1debeb9e675"
        },
        "record_type": "event"
    },
    "meta": {
        "attempt": 1,
        "delivered_to": "http://webhook.site/04bbd2e3-09b5-4c9e-95de-a1debeb9e675"
    }
}

PBX 返回的 Webhook 响应

PBX 系统将在响应中返回一个状态码。

状态码	说明
204	成功。
400	请求参数错误，在签名不正确时返回。

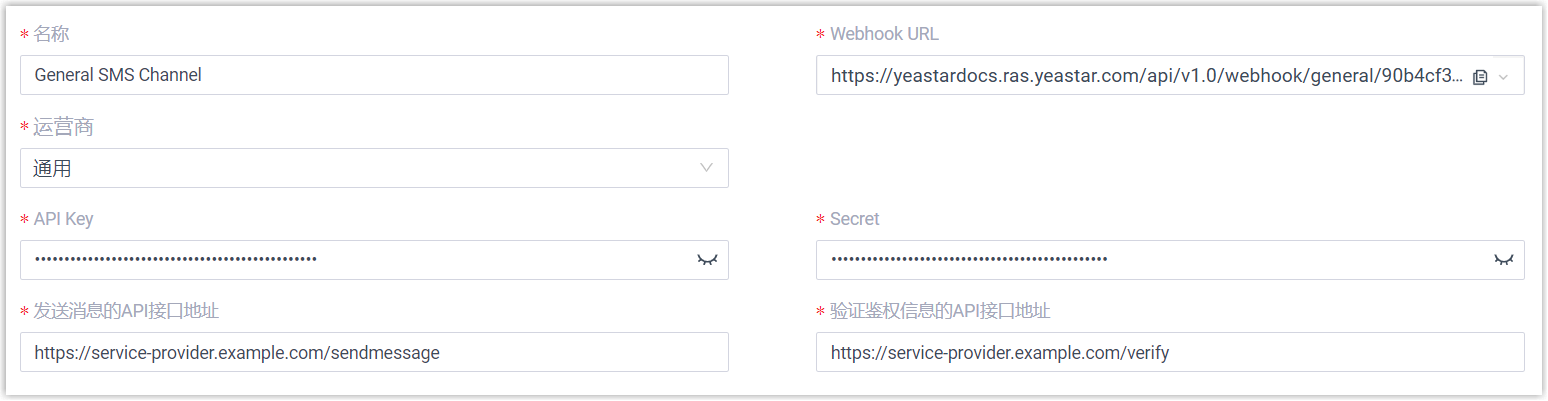

为 SMS 运营商配置 SMS 短信渠道

在 SMS 运营商完成与 Yeastar PBX 的 SMS 服务集成后，PBX 管理员可在 PBX 管理网页上配置短信渠道。
