为 Microsoft Teams 集成配置自定义域名

对接前，你需要为 PBX 配置域名和端口映射，使用户可以从 Microsoft Teams 远程访问 Linkus 网页端。本文介绍了两种基于 NAT 的自定义域名配置方法 (外部主机域名和星纵数字域名)。

前提条件

PBX 服务器
如果你使用星纵数字域名，请确保 PBX 满足以下前提条件。
  • 固件：37.18.0.102 或更高版本。
  • 订阅服务：隧道服务 或 视频会议。
DNS 服务平台
  • 如果使用外部主机域名，你需要自行购买域名及有效证书。
    注： 如果使用星纵数字域名，只需提前准备一个格式规范的星纵数字域名，PBX 会自动申请域名证书。
  • 在 DNS 服务提供商处添加 A 记录 (用于静态公网 IP 地址) 或配置 DDNS (用于动态公网 IP 地址)，将域名指向你的公网 IP。
路由器
你已在路由器中完成下列设置。
  • 如果路由器支持 SIP ALG 功能，请禁用 SIP ALG。
  • 如使用 DDNS，确保路由器已正确配置 DDNS 客户端。
  • 配置以下端口映射，以便 Linkus 客户端和其他 SIP 设备能够远程访问 PBX。
    注： 如需在 PBX 上检查相关的内部端口，请参见 管理员手册 - 管理服务端口。
    本例中，映射下列端口：
    服务 内部端口 外部端口
    SIP 注册 UDP 5060（默认值） UDP 8092
    RTP RTP UDP 10000-12000（默认值） UDP 10000-12000
    Web 服务端口 TCP 8088（默认值） TCP 9099
    Linkus 服务器 TCP&UDP 8111（默认值） TCP&UDP 6090

操作步骤

  1. 登录 PBX 管理网页，进入 系统 > 网络 > 公网 IP 和端口。
  2. 在 公网 IP (NAT) 栏，完成下列配置。
    • 公网 IP (NAT)：启用该选项。

      注： 如果页面弹出安全提示窗口，你可以通过设置 国家地区 IP 访问防御 进一步强化远程访问的安全性。
    • NAT 类型：选择所需的 NAT 类型并完成相应配置。
      NAT 类型 操作说明

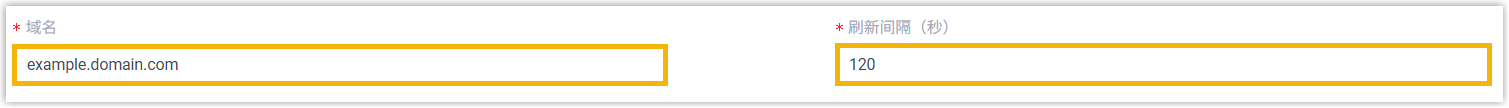

      域名 完成下列设置。

      • 域名：填写购买的域名。

        本例中，填写 example.domain.com。

      • 刷新时间 (秒)：保留默认值或填写向外部主机请求公网 IP 地址的间隔时间。
      星纵数字域名 完成下列设置。

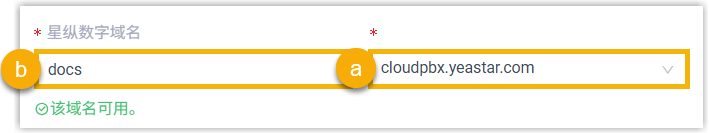

      • 星纵数字域名：设置星纵数字域名。

        本例中，设置星纵数字域名为 docs.cloudpbx.yeastar.com。

        1. 在下拉列表中，选择域名后缀。

          本例中，选择 cloudpbx.yeastar.com。

        2. 在第一个字段中填写子域名。

          本例中，填写 docs。

          注： 请确认清楚再设置子域名。域名设置保存后无法更改。
      • 公网IP类型：选择你所使用的公网 IP 类型，并完成相关设置。

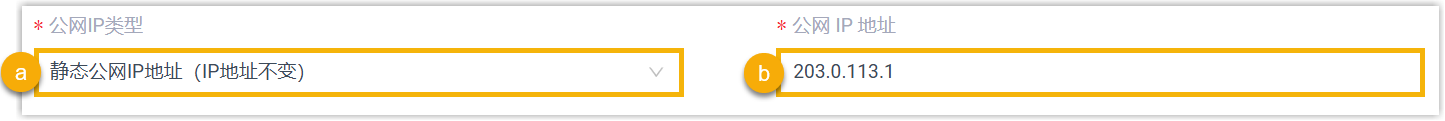

        • 若使用静态公网 IP 地址，执行如下：

          1. 选择 静态公网IP地址 (IP地址不变)。
          2. 在 公网 IP 地址 字段中，填写你的公网 IP 地址。

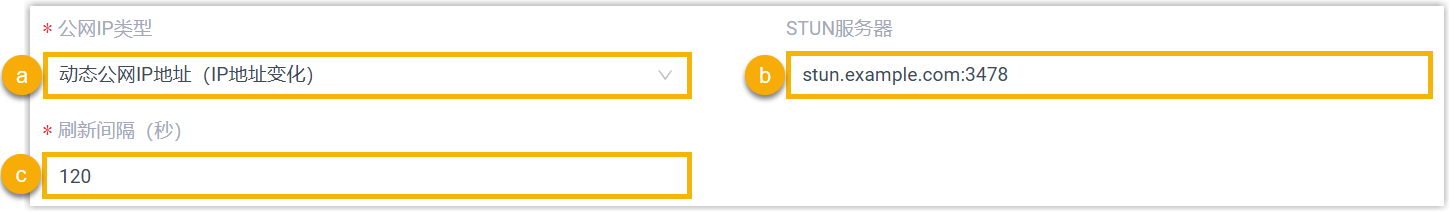

        • 若使用动态公网 IP 地址，执行如下：

          1. 选择 动态公网 IP 地址 (IP地址变化)。
          2. 可选： 在 STUN服务器 字段中，填写你的 STUN 服务器的 IP 地址。
            注： 若置空，则默认使用 Yeastar 的 STUN 服务器。
          3. 在 刷新间隔 (秒) 字段中，指定 PBX 向 STUN 服务器请求公网 IP 地址的时间间隔。
            注： 支持的值范围为 30 到 3600。
    • 本地网络地址：添加所有本地网络地址。本设置将允许你的本地设备使用本地网络直接与 PBX 通信，而不是用通过路由器。

      本例中，添加本地网络 192.168.28.0/255.255.255.0。

    • NAT 模式：选择 SIP NAT 模式。本例中，选择 Yes。
      • Yes：忽略 SIP 和 SDP 中的地址信息，使用公网地址回复 SIP 包。
      • No：根据 RFC 3851 使用公网地址。
      • Never：不使用公网地址。
      • Route：使用公网地址，但是不携带 Rport。
    • 优先使用NAT：可选。指定当 NAT 和 FQDN 两种网络设置同时启用时，是否优先使用 NAT。
      提示： 若启用此项，则在生成 Linkus 登录链接、在线咨询嵌入代码等远程访问链接时，将使用 NAT (公网 IP 或域名) 而非 FQDN。

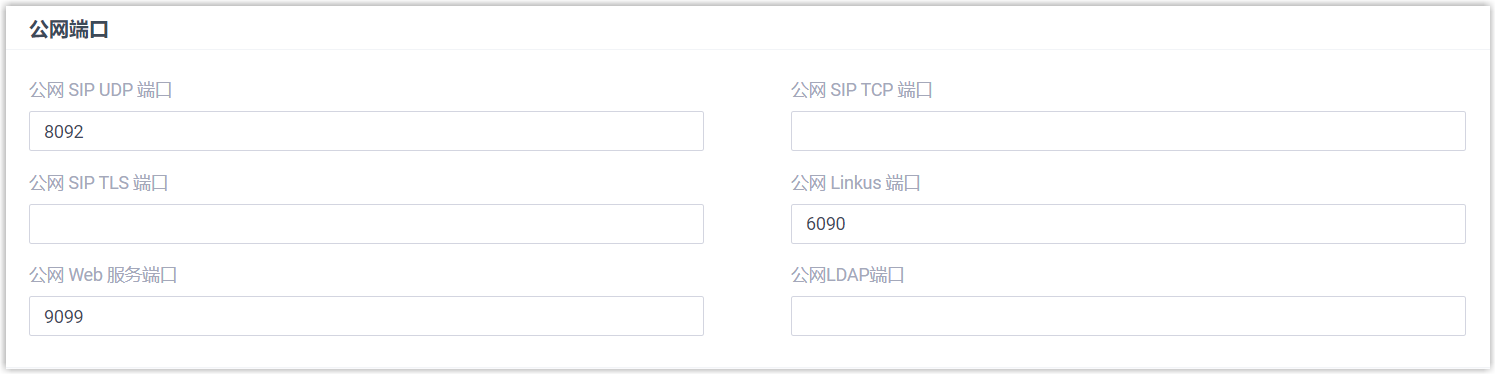

  3. 在 公网端口 栏，填写你在路由器上映射的外部端口。
    注： 公网 SIP UDP 端口、公网 SIP TCP 端口 和 公网 SIP TLS 端口 必须至少填写一个。
    • 公网 SIP UDP 端口：填写 8092。
    • 公网 SIP TCP 端口：置空。本例中未使用 SIP TCP 协议。
    • 公网 SIP TLS 端口：置空。本例中未使用 SIP TLS 协议。
    • 公网 Linkus 端口：填写 6090。
    • 公网 Web 服务端口：填写 9099。
    • 公网 LDAP 端口：置空。本例中未使用 LDAP 协议。
  4. 点击 保存。

执行结果

  • 域名和端口映射配置完成，PBX 可被远程访问。

  • 如果你使用星纵数字域名，PBX 会自动为此域名申请证书。此证书可在 安全 > 安全设置 > 证书 中查看，且会在到期前自动刷新。

    注： 如果使用外部主机域名，你需要手动上传将此域名的有效证书上传至 PBX (路径：安全 > 安全设置 > 证书)。

后续步骤

对接 Yeastar P 系列 IPPBX 与 Microsoft Teams
