在 Akuvox 对讲设备上手动注册分机

本文以 Akuvox E16C V2.0 为例，介绍如何在 Akuvox 对讲设备 (门口机和室内机) 上手动注册 Yeastar P 系列 IPPBX 的分机。将分机分别注册到门口机和室内机后，来自门口机的呼叫可以通过 PBX 直接路由到室内机，分机用户能够接听呼叫和远程开门。

前提条件

对讲设备
  • 确保对讲设备支持 SIP 协议。
  • 如果对讲设备被使用过，将其重置。
  • 确保对讲设备已通过 DHCP 分配或静态 IP 配置获得 192.168.28.0/24 网段的有效 IP 地址。
本地电脑
  • 在与对讲设备处于同一网段的电脑中下载并安装 Akuvox IP scanner (IP 扫描工具)。
Yeastar PBX
  • 如果对讲设备和 PBX 位于不同的网络中，则根据你要使用的方式，确保已完成下表中对应的设置。
    注： 如果对讲设备和 PBX 位于同一专用网络中，则忽略此要求。
    方式 设置
    使用 Yeastar FQDN
    • 为 PBX 订阅 隧道服务 或 视频会议，保证 FQDN 功能可用。
    • 在 PBX 上创建 SIP 分机并为其和对讲设备配置远程访问权限：
      • 为分机分配远程 SIP 访问权限，以允许分机通过 FQDN 进行远程注册 (路径：系统 > 网络 > 星纵信息 FQDN > 功能 > SIP访问)。

      • 如果你 启用了 Yeastar FQDN web 访问的 IP 限制，确保你已将对讲设备的 IP 地址加入到允许的 IP 列表中，以允许设备从 PBX 获取配置文件 (路径：系统 > 网络 > 星纵信息 FQDN > 功能 > 远程访问 > Web访问)。
    使用公网 IP 地址 / 域名 / 星纵数字域名
    • 配置 PBX 网络，允许通过公网 IP、通过域名 或 通过星纵数字域名 远程访问 PBX。
      重要： PBX 需要映射下列端口。
      • RTP 端口
      • SIP 端口
      • Web 端口
    • 创建并设置 SIP 分机，使其可进行远程注册。
      • 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。

      • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。
  • 从 PBX 上收集要注册到对讲设备上的 SIP 分机信息，包括分机号码、认证名称和注册密码 (路径：分机和中继 > 分机 > 分机信息)。

操作步骤

  1. 获取 Akuvox 对讲设备的 IP 地址。

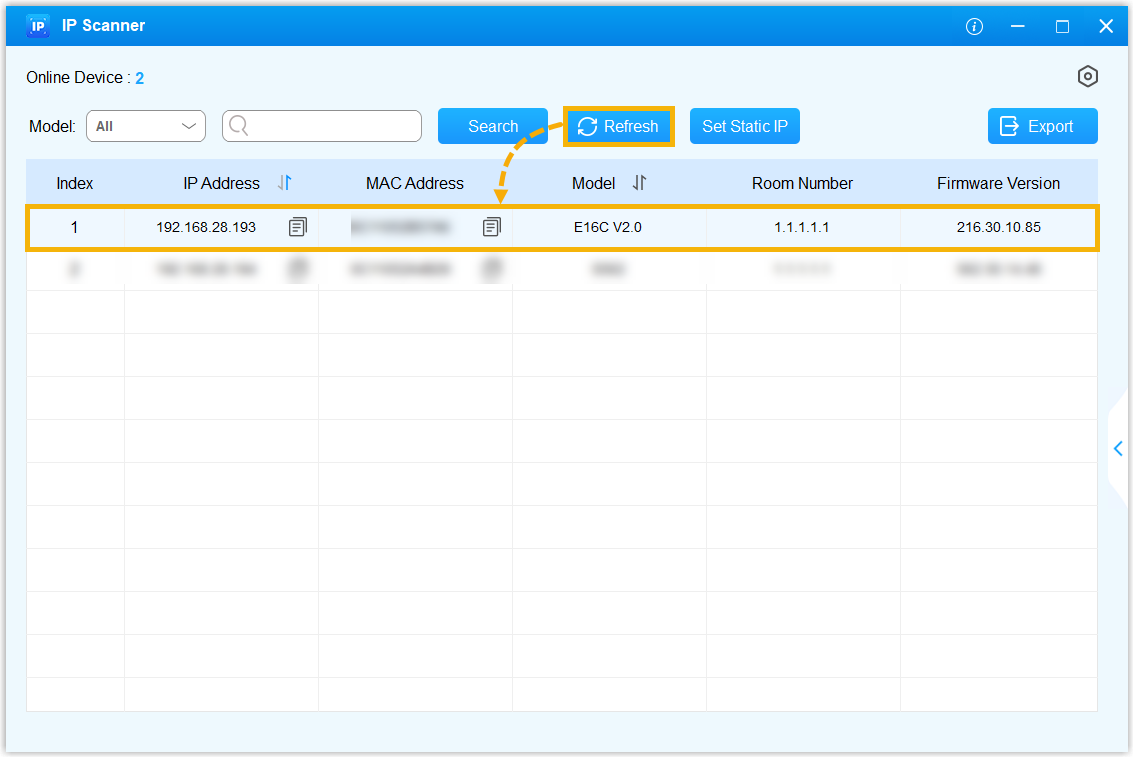

    1. 运行 Akuvox IP scanner (IP 扫描工具)。
    2. 在顶部工具栏，点击 Refresh。

      列表中显示扫描到的对讲设备及其 IP 地址。

  2. 使用 Akuvox 对讲设备的 IP 地址访问其网页。
    1. 在浏览器搜索栏输入 IP 地址。
    2. 输入用户名和密码，然后点击 登录。
      注： 默认用户名和密码均为 admin。
  3. 进入 账号 > 基本。
  4. 在 SIP账号 栏，完成以下设置。

    • 账号启用：勾选此项以启用账号。
    • 注册名：输入分机的认证名称。
    • 用户名：输入分机号。
    • 密码：输入分机的注册密码。

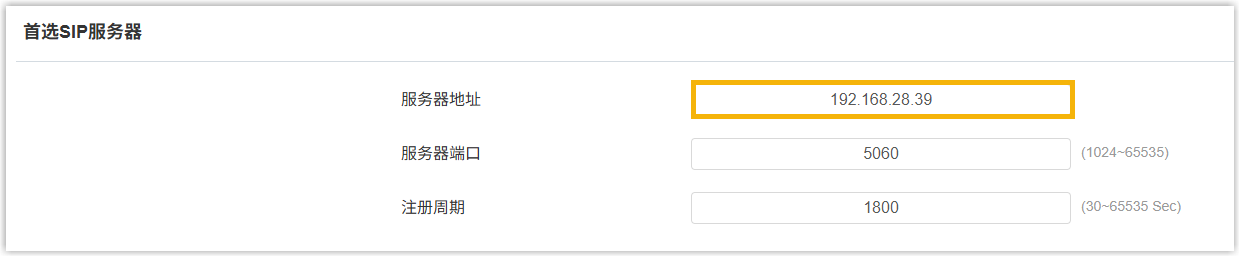

  5. 下拉至 首选SIP服务器 栏，在 服务器地址 字段中，输入 PBX 的 IP 地址或域名。

  6. 在网页底部，点击 提交。

执行结果

分机成功注册到对讲设备上，可在 PBX 管理网页上查看其终端在线状态显示为 (路径：自动配置 > 话机)。
