通过 Yeastar P 系列 IPPBX 自动配置 Akuvox 对讲设备

本文介绍如何通过 Yeastar P 系列 IPPBX 自动配置 Akuvox IP 对讲设备 (门口机和室内机)。将分机分别注册到门口机和室内机后，来自门口机的呼叫可以通过 PBX 直接路由到室内机，分机用户能够接听呼叫和远程开门。

使用要求

Akuvox 门口机，Akuvox 室内机 和 Yeastar PBX 的固件须符合以下版本要求。

型号 设备固件版本要求 PBX 固件版本要求 支持的自动配置方式
门口机
E16C V2.0 216.30.10.85 或更高版本

37.21.0.66 或更高版本
  • PnP
  • DHCP
  • 配置链接
R20A 320.30.11.112 或更高版本

37.21.0.66 或更高版本
  • PnP
  • DHCP
  • 配置链接
X912K 912.30.11.42 或更高版本

37.21.0.66 或更高版本
  • PnP
  • DHCP
  • 配置链接
X915S 2915.30.110.371 or later

37.21.0.66 或更高版本
  • PnP
  • DHCP
  • 配置链接
室内机
S562W 562.30.14.48 或更高版本

37.21.0.66 或更高版本
  • PnP
  • DHCP
  • 配置链接
S563W 563.30.13.202 或更高版本

37.21.0.66 或更高版本
  • PnP
  • DHCP
  • 配置链接

应用场景

根据 Akuvox 对讲设备 和 Yeastar PBX 所处的网络环境不同，配置方式和操作可能会有所不同，如下表所示：

注： 所有支持自动配置的 Akuvox 对讲设备的配置过程均相同。本文以 E16C V2.0 (固件版本：216.30.10.85) 为例，介绍具体配置步骤。
场景 说明
对讲设备与 PBX 部署在同一网段 (LAN) 在此场景中，你可以通过 PnP 方式 实现 Akuvox 对讲设备的自动配置。

更多信息，请参见 自动配置与 PBX 在同一网段的 Akuvox 对讲设备 (PnP)。
对讲设备与 PBX 部署在不同网段 (LAN) 在此场景中，你可以通过 DHCP 方式 实现 Akuvox 对讲设备的自动配置。

更多信息，请参见 自动配置与 PBX 在不同网段的 Akuvox 对讲设备 (DHCP)。
对讲设备与 PBX 部署在不同网络 在此场景中，你可以通过 手动配置 方式 实现 Akuvox 对讲设备的自动配置。

更多信息，请参见 自动配置与 PBX 在不同网络的 Akuvox 对讲设备 (配置链接)。

自动配置与 PBX 在同一网段的 Akuvox 对讲设备 (PnP)

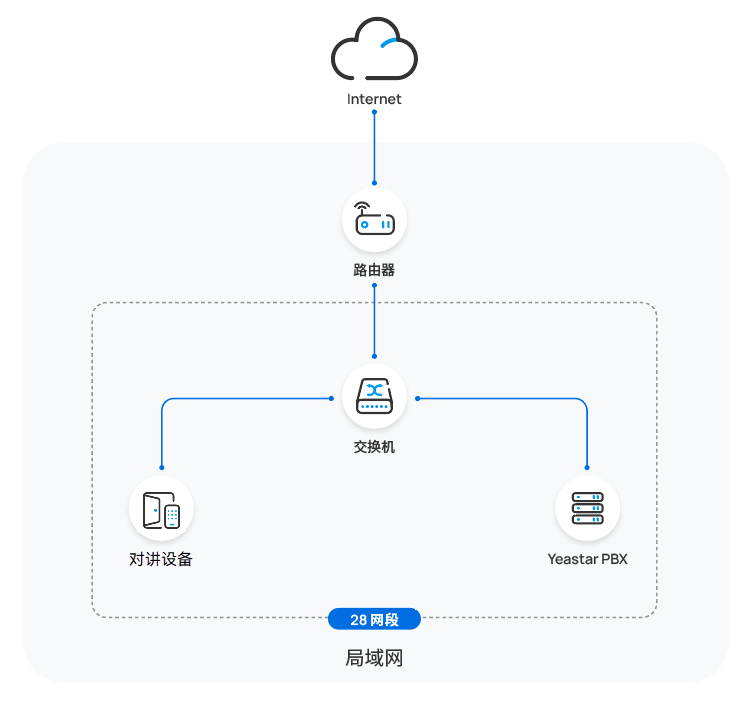

在本例中，Akuvox 对讲设备 (IP：192.168.28.193) 和 Yeastar PBX (IP：192.168.28.39) 均部署在 192.168.28.0/24 网段。

前提条件
  • 如果对讲设备被使用过，将其重置。
  • 确保对讲设备已通过 DHCP 分配或静态 IP 配置获得 192.168.28.0/24 网段的有效 IP 地址。
  • 确保已在 PBX 上下载对应设备型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 已在 PBX 上创建要分配给对讲设备的 SIP 分机。
操作步骤
  1. 登录 PBX 管理网页，进入 自动配置 > 话机。

    PBX 通过 PnP 检测到的对讲设备显示在列表中。

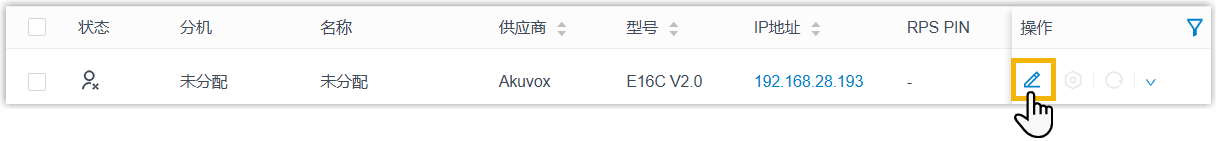

  2. 点击 Akuvox 对讲设备旁的 。

  3. 可选： 在 选项 栏的 模板 下拉列表中，选择要应用的模板。
    注： 你可以选择该设备型号的默认模板，或者选择自定义的话机配置模板。更多信息，请参见 创建自定义自动配置模板。
  4. 在 分配分机 栏，为对讲设备分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机只可在一个 SIP 终端上注册且已绑定其他设备。
  5. 点击 保存。
  6. 重启对讲设备。
执行结果
  • 对讲设备自动从 PBX 下载配置并应用。

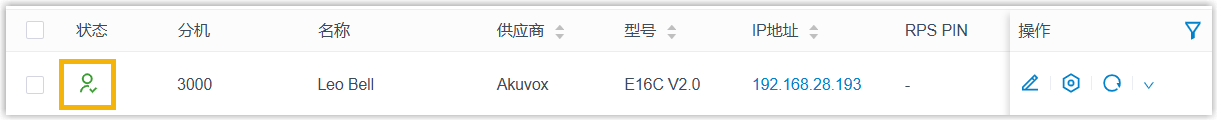

  • 分机成功注册到对讲设备上，你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

自动配置与 PBX 在不同网段的 Akuvox 对讲设备 (DHCP)

在本例中，Akuvox 对讲设备与 DHCP 服务器部署在 192.168.28.0/24 网段，其中对讲设备从 DHCP 服务器获取 IP 地址；而 Yeastar PBX (IP：192.168.20.58) 部署在 192.168.20.0/24 网段。

前提条件
  • 如果对讲设备被使用过，将其重置。
  • 确保对讲设备所在网段中只有一台 DHCP 服务器在运行，否则对讲设备无法获取 IP 地址。
  • 收集对讲设备信息，包括供应商，型号和 MAC 地址。
  • 确保对讲设备和 PBX 所在网段之间网络互通。
  • 确保已在 PBX 上下载对应设备型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 已在 PBX 上创建要分配给对讲设备的 SIP 分机。
操作步骤
步骤一、在 PBX 上启用分机的远程注册功能
为要分配给对讲设备的分机启用远程注册功能，以允许此分机在不同网段中进行注册。
  1. 登录 PBX 管理网页，进入 分机和中继 > 分机，编辑此分机。

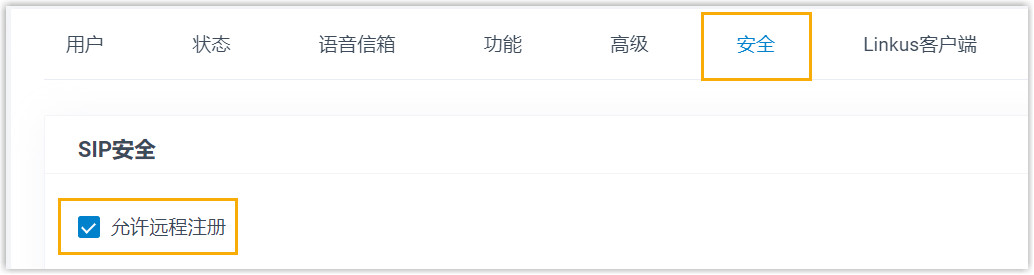

  2. 点击 安全 页签，在 SIP安全 栏中勾选 允许远程注册。

  3. 点击 保存 并 应用。
步骤二、在 PBX 上添加 Akuvox 对讲设备

将对讲设备添加到 PBX 上，PBX 会基于设备的 MAC 地址生成其专属的配置文件。

  1. 在 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。
  3. 在 IP话机 栏，填写设备信息。

    • 供应商：选择 Akuvox。
    • 型号：选择设备型号。在本例中，选择 E16C V2.0。
    • MAC地址：填写对讲设备的 MAC 地址。
  4. 在 选项 栏，进行以下配置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该设备型号的默认模板，或者选择自定义的话机配置模板。更多信息，请参见 创建自定义自动配置模板。

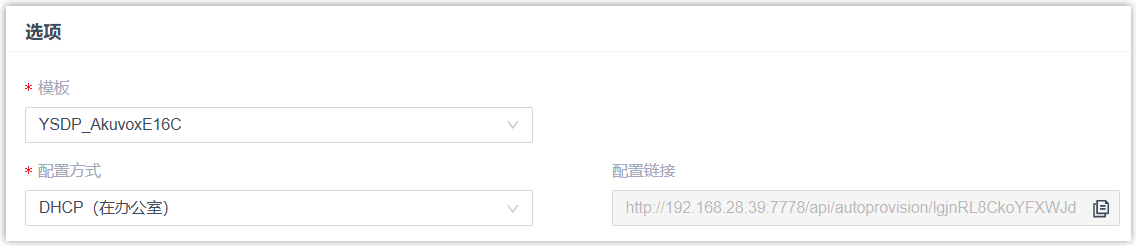

    • 配置方式：选择 DHCP (在办公室)。

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向设备配置文件所存储的位置。

  5. 在 分配分机 栏，为对讲设备分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机只可在一个 SIP 终端上注册且已绑定其他设备。
  6. 点击 保存。
步骤三、在 DHCP 服务器上配置 DHCP option 66

在对讲设备所在网段的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

  1. 在 PBX 管理网页，进入设备详情页，复制配置链接。

  2. 在 DHCP 服务器，使用配置链接配置 option 66。

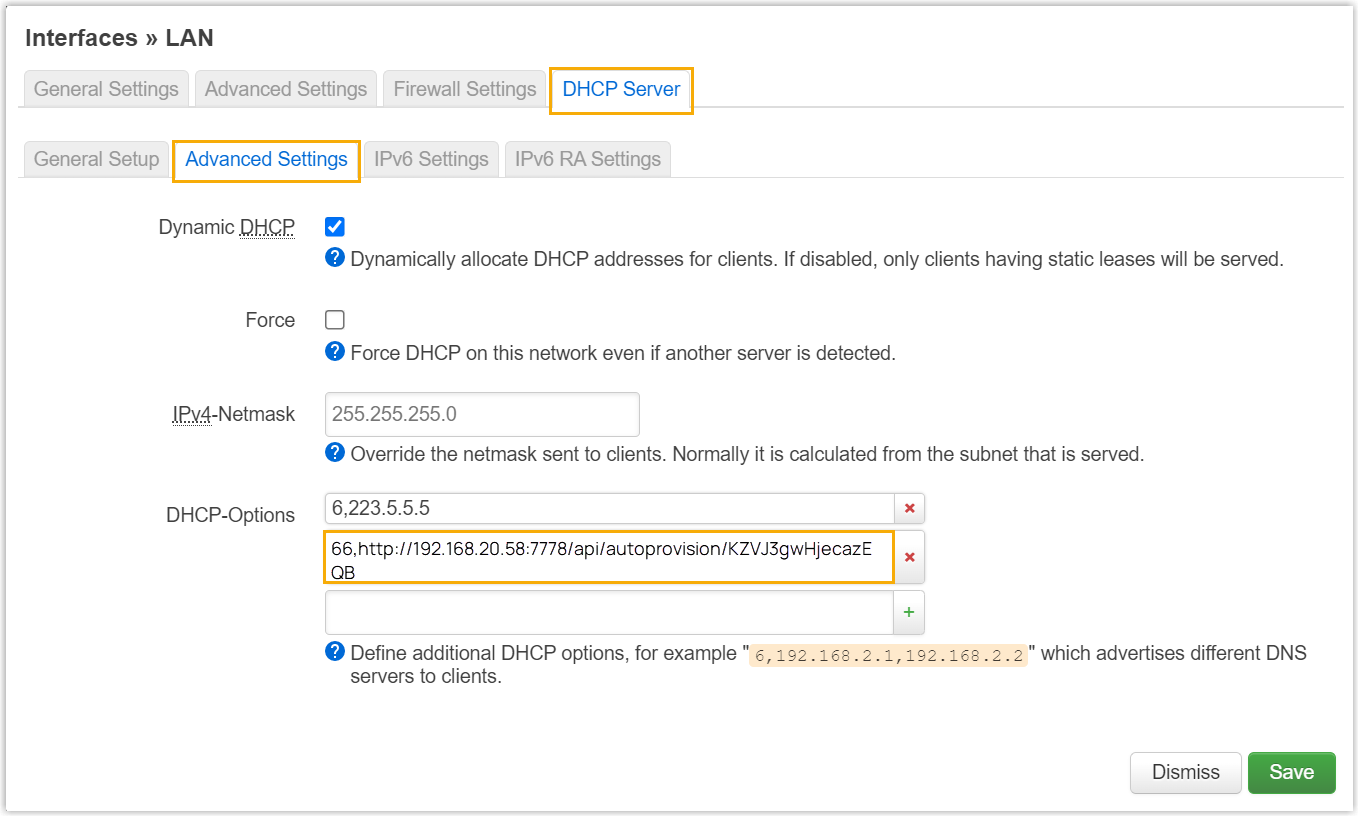

    在本例中，配置路由器上的 DHCP 服务器，如下图所示。

  3. 重启对讲设备。
执行结果
  • 对讲设备从 DHCP 服务器获取到 IP 地址，使用从 option 66 获取的配置链接从 PBX 自动下载配置并应用。
  • 分机成功注册到对讲设备上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

自动配置与 PBX 在不同网络的 Akuvox 对讲设备 (配置链接)

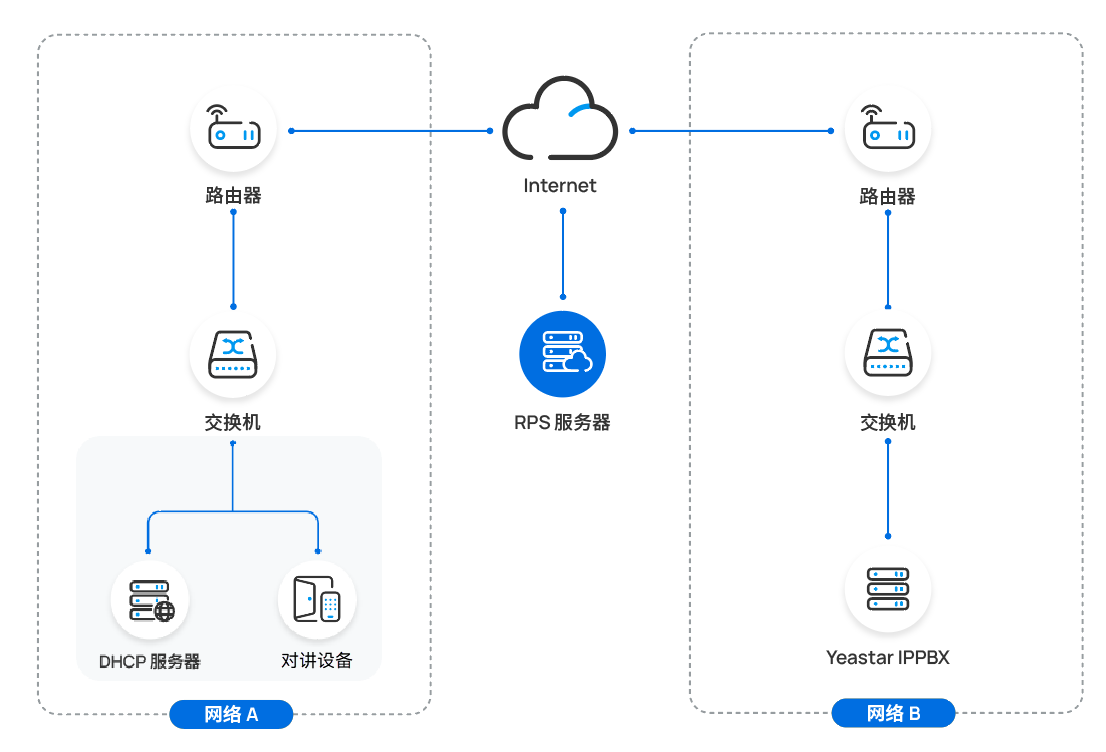

在本例中，Akuvox 对讲设备和 DHCP 服务器部署在网络 A 中，其中对讲设备从 DHCP 服务器获取 IP 地址；Yeastar PBX 部署在网络 B 中。

前提条件

  • 在 PBX 上设置远程访问。

    Yeastar P 系列 IPPBX 支持使用 Yeastar FQDN 或 公网 IP 地址 / 域名 / 星纵数字域名 远程配置 Akuvox 对讲设备。根据你要使用的方式，确保已完成下表中对应的设置。

    方式 设置
    使用 Yeastar FQDN
    • 为 PBX 订阅 隧道服务 或 视频会议，保证 FQDN 功能可用。
    • 在 PBX 上创建 SIP 分机并为其和对讲设备配置远程访问权限：
      • 为分机分配远程 SIP 访问权限，以允许分机通过 FQDN 进行远程注册 (路径：系统 > 网络 > 星纵信息 FQDN > 功能 > SIP访问)。

      • 如果你 启用了 Yeastar FQDN web 访问的 IP 限制，确保你已将对讲设备的 IP 地址加入到允许的 IP 列表中，以允许设备从 PBX 获取配置文件 (路径：系统 > 网络 > 星纵信息 FQDN > 功能 > 远程访问 > Web访问)。
    使用公网 IP 地址 / 域名 / 星纵数字域名
    • 配置 PBX 网络，允许通过公网 IP、通过域名 或 通过星纵数字域名 远程访问 PBX。
      重要： PBX 需要映射下列端口。
      • RTP 端口
      • SIP 端口
      • Web 端口
    • 创建并设置 SIP 分机，使其可进行远程注册。
      • 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。

      • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。
  • 确保已在 PBX 上下载对应设备型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 如果对讲设备被使用过，将其重置。
  • 确保对讲设备所在网段中只有一台 DHCP 服务器在运行，否则对讲设备无法获取 IP 地址。
  • 收集对讲设备信息，包括供应商，型号和 MAC 地址。
操作步骤
步骤一、在 PBX 上添加 Akuvox 对讲设备

将对讲设备添加到 PBX 上，PBX 会基于设备的 MAC 地址生成其专属的配置文件。

  1. 在 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。

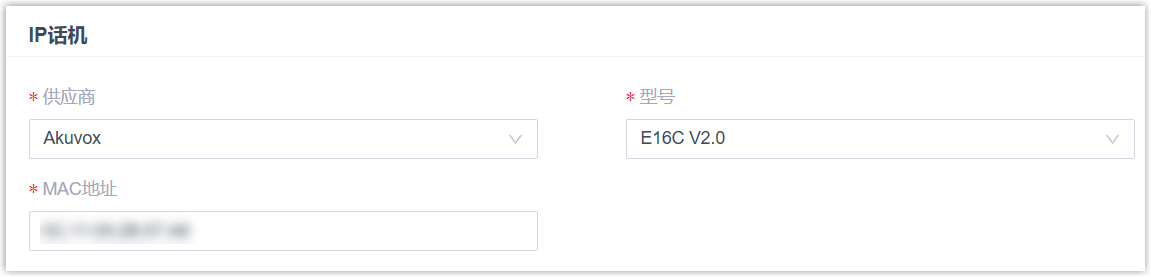

  3. 在 IP话机 栏，填写设备信息。

    • 供应商：选择 Akuvox。
    • 型号：选择设备型号。在本例中，选择 E16C V2.0。
    • MAC地址：填写对讲设备的 MAC 地址。

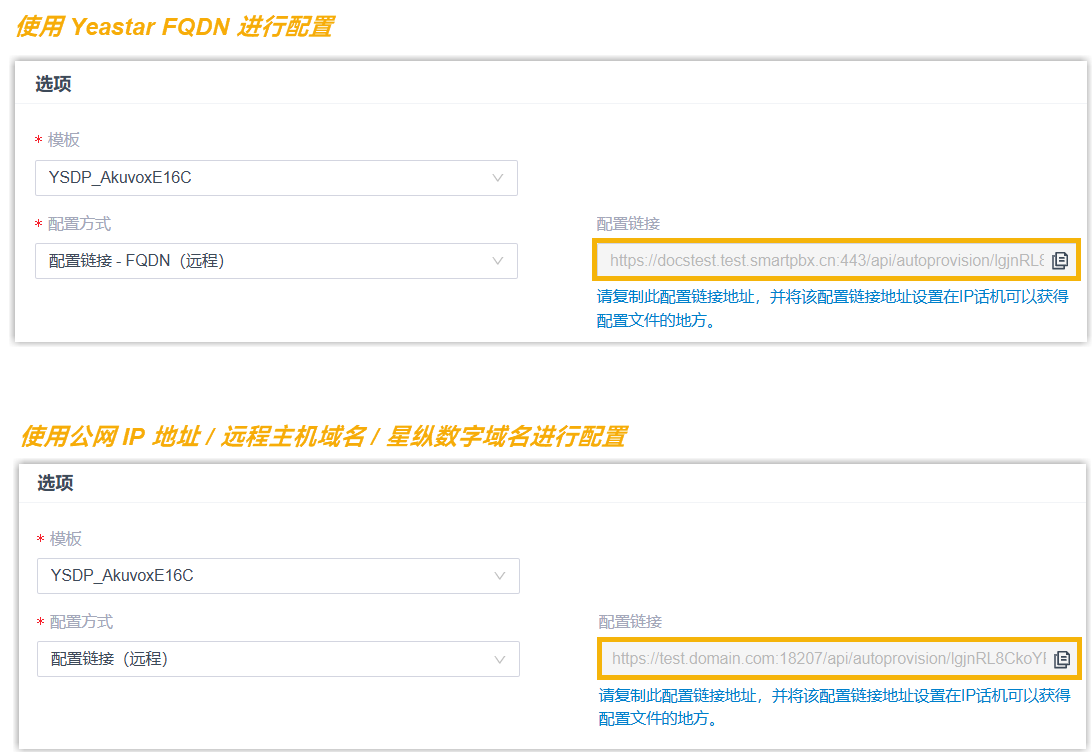

  4. 在 选项 栏，根据你使用的方式进行以下配置。
    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该设备型号的默认模板，或者选择自定义的话机配置模板。更多信息，请参见 创建自定义自动配置模板。

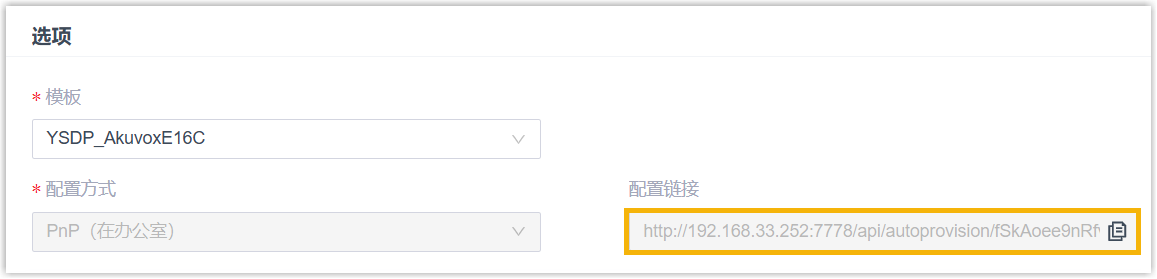

    • 配置方式：根据你的需要，选择 配置链接 - FQDN (远程) 或 配置链接 (远程)。

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向设备配置文件所存储的位置。

  5. 在 分配分机 栏，为对讲设备分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机只可在一个 SIP 终端上注册且已绑定其他设备。
  6. 点击 保存。
步骤二、在 DHCP 服务器上配置 DHCP option 66

在对讲设备所在网段的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

  1. 在 PBX 管理网页，进入设备详情页，复制配置链接。

  2. 在 DHCP 服务器，使用配置链接配置 option 66。

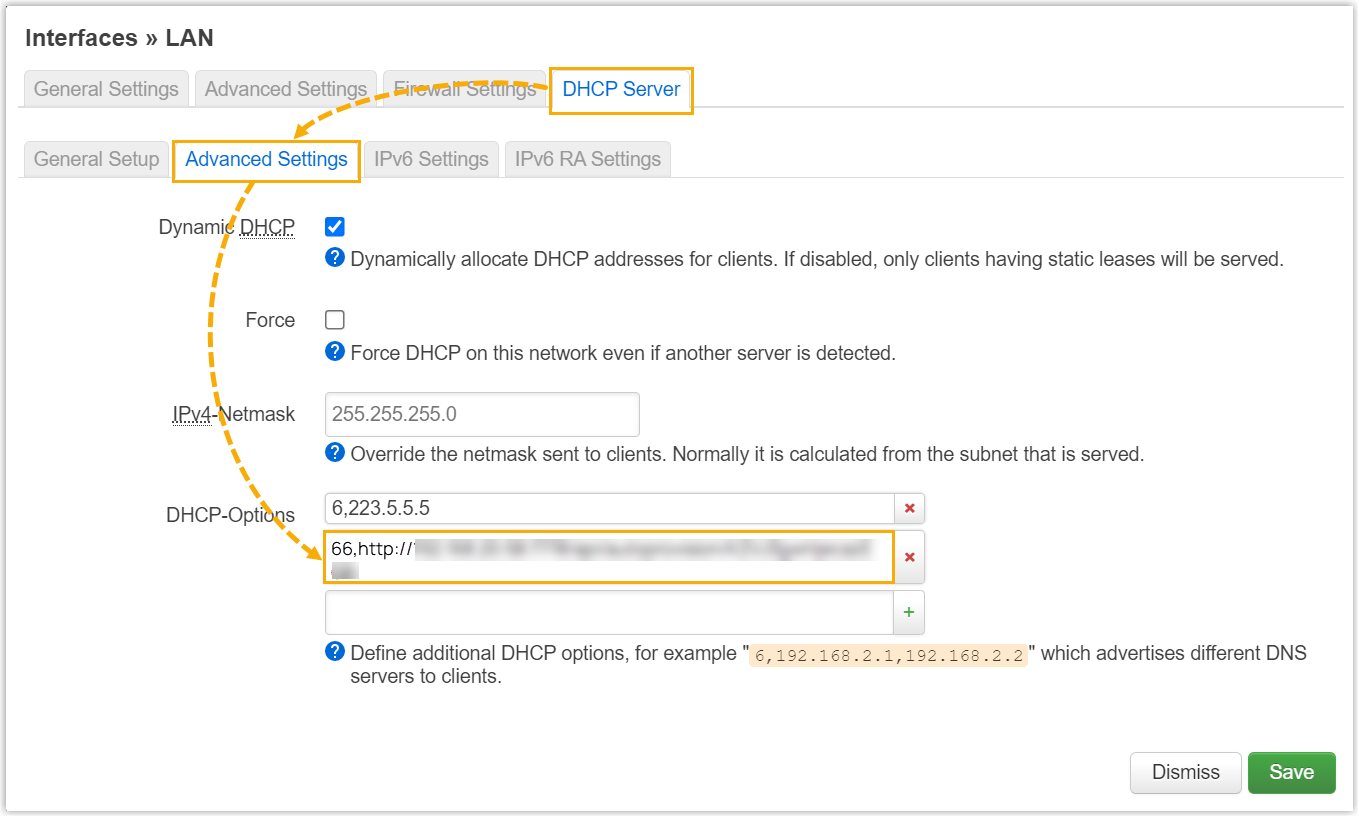

    在本例中，配置路由器上的 DHCP 服务器，如下图所示。

  3. 重启对讲设备。
执行结果
  • 对讲设备从 DHCP 服务器获取到 IP 地址，使用从 option 66 获取的配置链接从 PBX 自动下载配置并应用。

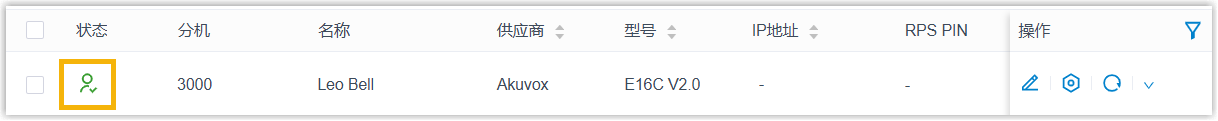

  • 分机成功注册到对讲设备上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。
