通过 Yeastar P 系列软件版 自动配置方位 (Fanvil) DECT 系统

DECT 系统由两个部分组成，包括 DECT 基站和 DECT 手柄 (即 DECT 话机)。本文介绍如何通过 Yeastar P 系列软件版 配置方位 (Fanvil) DECT 基站，以便方位 (Fanvil) DECT 手柄可以通过基站与 PBX 连接，从而允许用户将手柄用作 PBX 分机来进行呼叫和接听电话。

使用要求

方位 DECT 基站 和 Yeastar PBX 的固件须符合以下版本要求。
注： 有关兼容的 方位 DECT 手柄 的更多信息，请参见 方位 DECT 产品之间的兼容性。
DECT 基站 版本要求 PBX 固件版本要求 支持的自动配置方式
W710D 1.18.11 或更高版本

83.14.0.26 或更高版本
  • PnP
  • DHCP
  • RPS
  • 配置链接
W710H 1.0.14.5 或更高版本

83.14.0.26 或更高版本
  • PnP
  • DHCP
  • RPS
  • 配置链接

本例中使用的方位 DECT 系统的设备型号和固件版本如下表所示。

设备型号 固件版本
方位 DECT 基站
W710D v1.18.11
方位 DECT 手柄
W610D v1.16.2

应用场景

根据 方位 DECT 系统 和 Yeastar PBX 所处的网络环境不同，配置方式和操作可能会有所不同，如下表所示。

场景 说明
DECT 系统与 PBX 部署在同一网段 (LAN) 在此场景中，你可以通过 PnP 方式 实现方位 DECT 系统的自动配置。

更多信息，请参见

自动配置与 PBX 在同一网段的方位 DECT 系统 (PnP).
DECT 系统与 PBX 部署在不同网段 (LAN) 在此场景中，你可以通过 DHCP 方式 实现方位 DECT 系统的自动配置。

更多信息，请参见 自动配置与 PBX 在不同网段的方位 DECT 系统 (DHCP).
DECT 系统与 PBX 部署在不同网络 在此场景中，你可以通过 RPS 方式 实现方位 DECT 系统的自动配置。

更多信息，请参见自动配置与 PBX 在不同网络的方位 DECT 系统 (RPS).

自动配置与 PBX 在同一网段的方位 DECT 系统 (PnP)

在本例中，方位 DECT 系统 (基站和手柄) 和 Yeastar PBX (IP：192.168.28.39) 均部署在 28 网段 (192.168.28.0/24)，其中，方位 DECT 基站由 DHCP 服务器分配 IP 地址。

前提条件
  • 确保该网段中只有一台 DHCP 服务器在运行，否则 DECT 基站可能无法正确获取 IP 地址。
  • 确保方位 DECT 系统 (基站和手柄) 和 Yeastar PBX 均部署在同一网段。
  • 在与方位 DECT 系统处于同一网段的电脑中下载并安装方位设备管理器 Device Manager (IP 扫描工具)。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
操作步骤
步骤一、获取方位 DECT 基站的 IP 地址
在 DECT 基站上使用设备按钮重置设备，使基站可以从同网段的 DHCP 服务器获取 IP 地址。
  1. 长按 DECT 基站上的重置按钮至少 10 秒钟，直到三个 LED 指示灯开始快速闪烁，然后松开按钮。

    DECT 基站已重置，设备需要几分钟重启。重启后，三个 LED 指示灯常亮，表示 DECT 基站已从 DHCP 服务器成功获取 IP 地址。

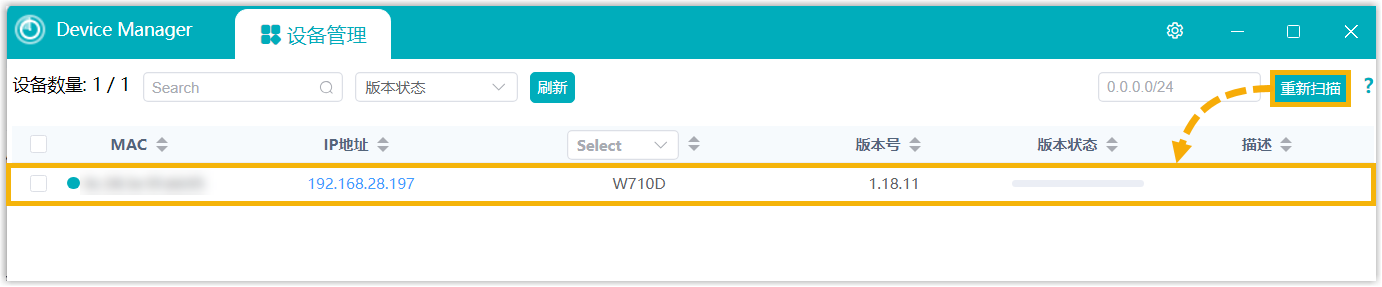

  2. 打开方位设备管理器 (Device Manager)，点击 重新扫描。

    DECT 基站将出现在 设备管理 列表中，并显示其 IP 地址。

步骤二、在 PBX 上配置方位 DECT 基站
在 PBX 管理网页，设置 DECT 基站的配置内容，并为 DECT 手柄分配分机。
  1. 登录 PBX 管理网页，进入 自动配置 > 话机。

    PBX 通过 PnP 检测到的 DECT 基站显示在话机列表中。

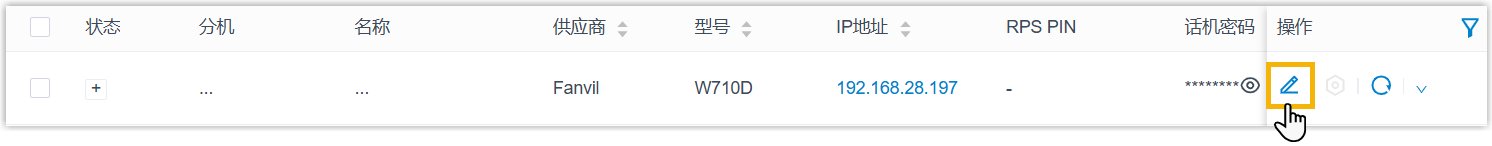

  2. 点击 编辑 DECT 基站。

  3. 在 分配分机 栏，根据需要为 DECT 手柄分配分机。

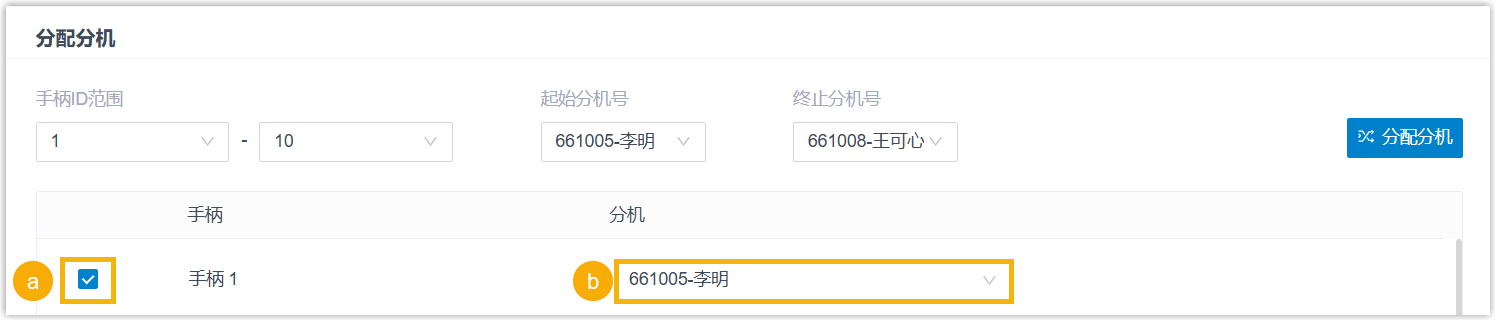

    • 要逐个分配分机，执行以下操作：

      1. 勾选手柄。
      2. 在 分机 下拉列表中，选择要绑定的分机。

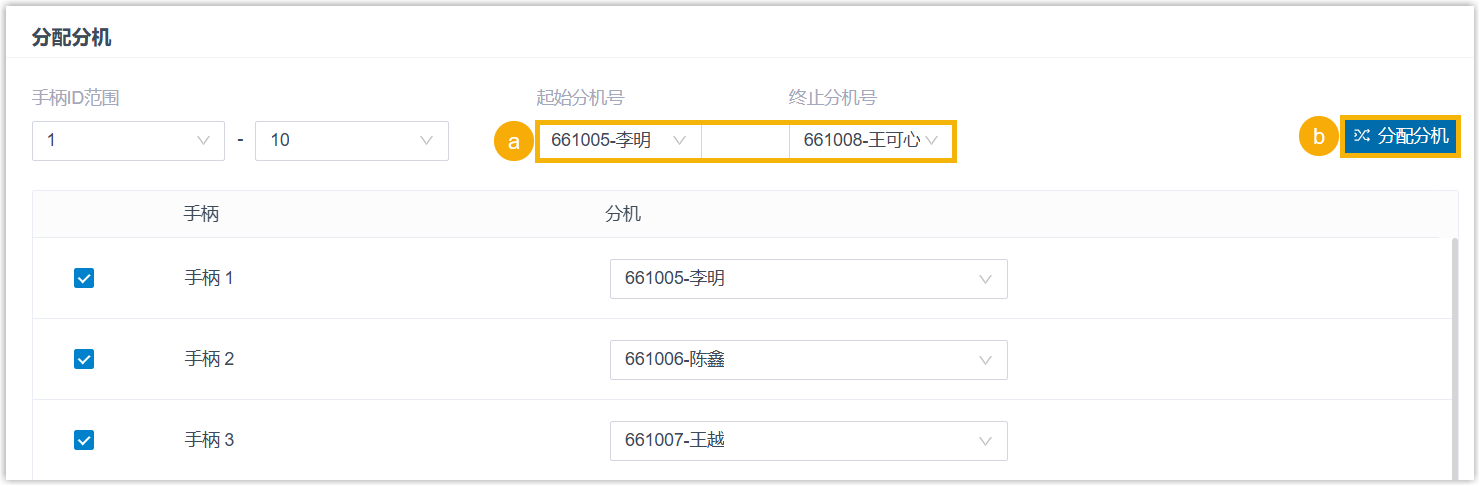

    • 要批量分配分机，执行以下操作：

      1. 在 起始分机号 和 终止分机号 下拉列表中，设置分机范围。
      2. 点击 分配分机。

        手柄自动勾选，并按顺序分配指定的分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。

  4. 可选： 根据需要，编辑其他设置。

  5. 点击 保存。

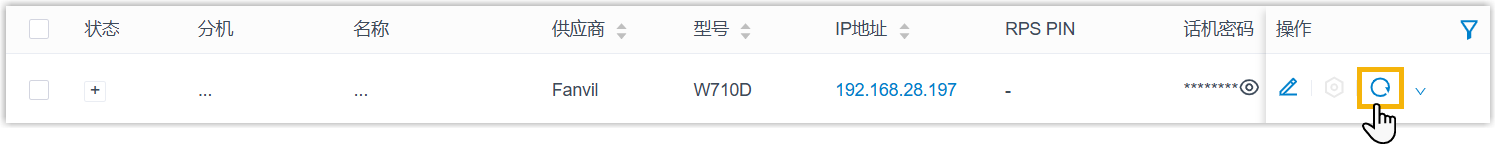

  6. 在话机列表中，点击方位 DECT 基站旁边的 以更新配置。

    DECT 基站自动从 PBX 下载配置并应用。

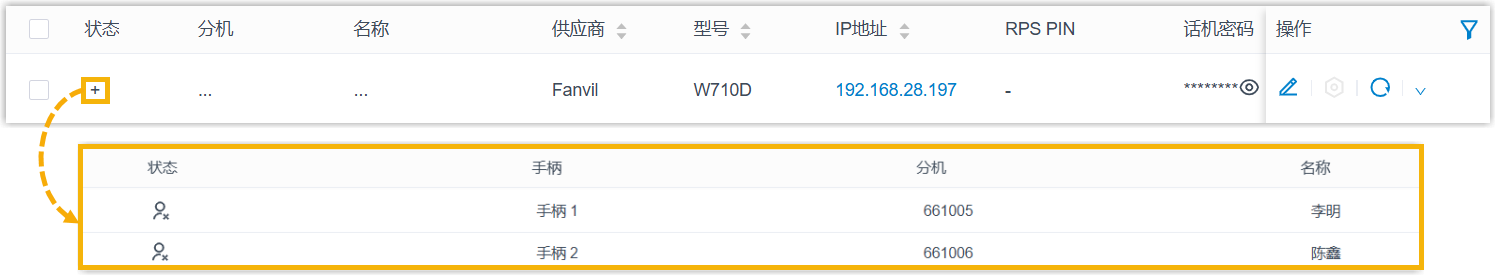

    提示： 你可以点击 DECT 基站前面的 ，查看分配给 DECT 手柄的分机。

步骤三、将方位 DECT 手柄与 DECT 基站配对

启用 DECT 基站的注册模式，并将 DECT 手柄与其配对。

  1. 在 DECT 基站的网页上，启用基站的注册模式。

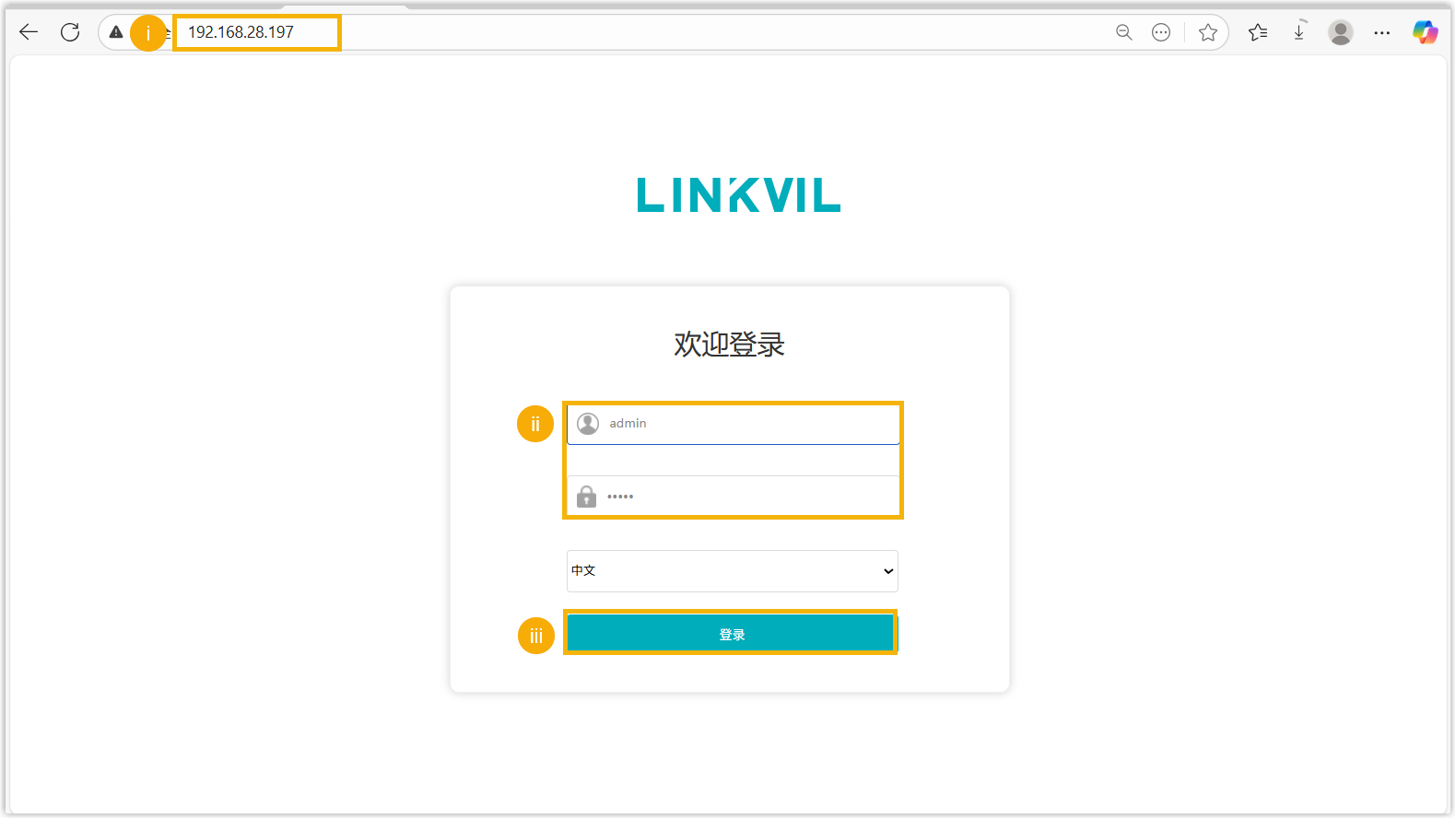

    1. 使用 DECT 基站的 IP 地址访问 DECT 基站的网页。
      注： 默认用户名与密码均为 admin。

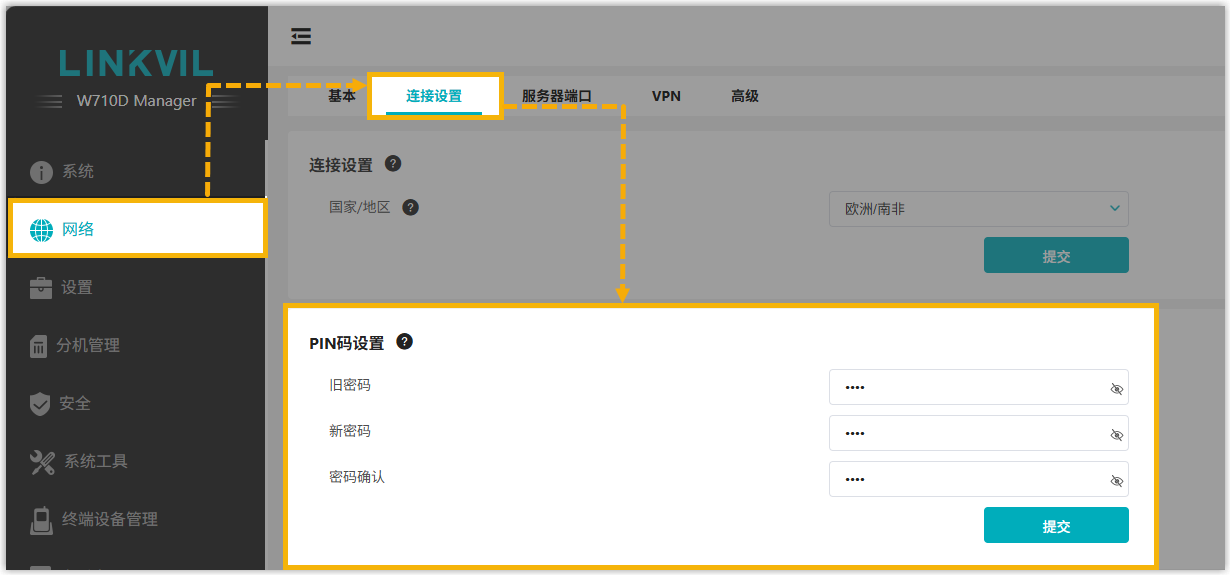

    2. 可选： 进入 网络 > 连接设置 > PIN码设置，修改默认 PIN 码以增强注册安全性。
      注： 在本例中，W710D 基站的默认 PIN 码为 1234。

    3. 进入 终端设备管理 > 信息维护和管理。

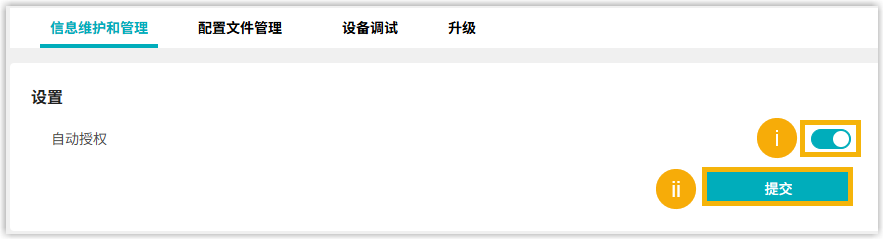

    4. 在 设置 栏，启用 自动授权 并点击 提交。

      DECT 基站的注册模式已启用。
  2. 在 DECT 手柄上，将其与 DECT 基站配对。
    1. 进入 菜单 > 无线网络 > 可用网络。
    2. 按 扫描 检测 DECT 基站。

      手柄屏幕上显示扫描到的 DECT 基站的 RFPI (无线固定部分标识)。

    3. 按 连接，然后输入 DECT 基站的 PIN 码以完成配对。

      在本例中，输入 W710D 基站的默认 PIN 码 1234。

      成功配对后，基站的 RFPI 旁会显示 图标。

步骤四、将方位 DECT 手柄注册到分机
在 DECT 基站，将 DECT 手柄注册到指定分机。
  1. 在 DECT 基站的网页，进入终端设备管理 > 信息维护和管理 > 信息维护和管理。

    已配对的手柄显示在列表中。

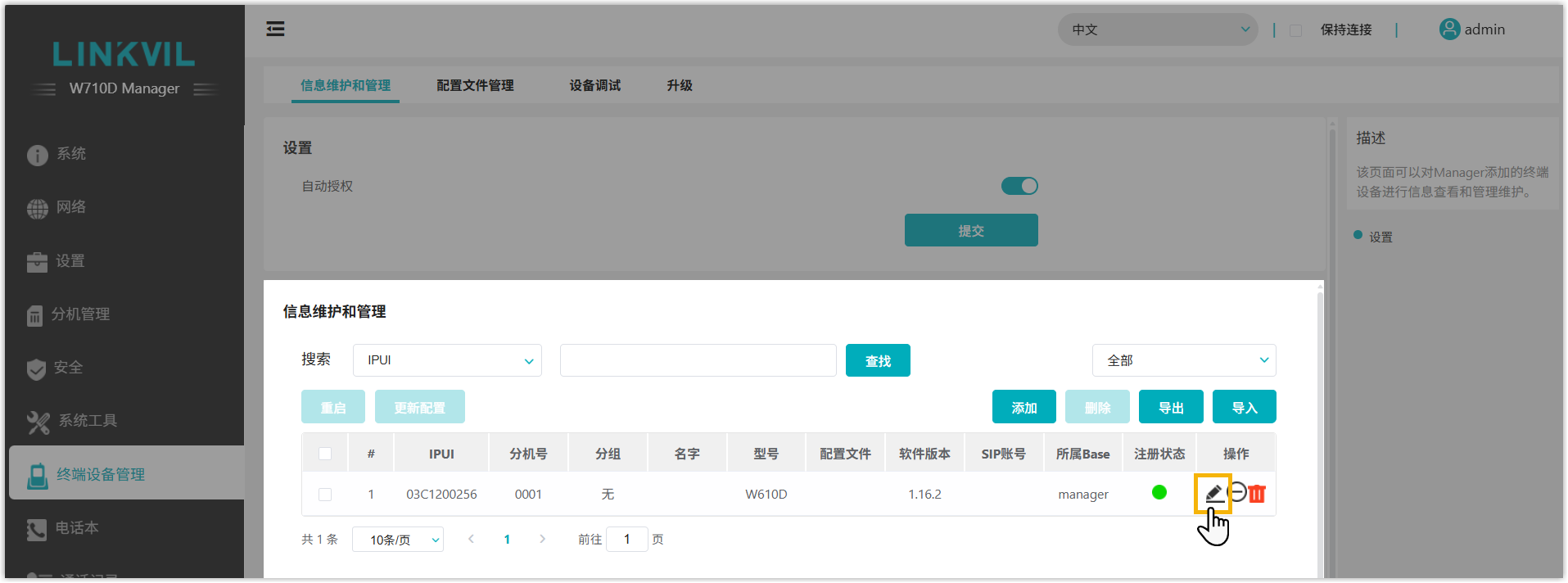

  2. 点击 编辑 DECT 手柄。

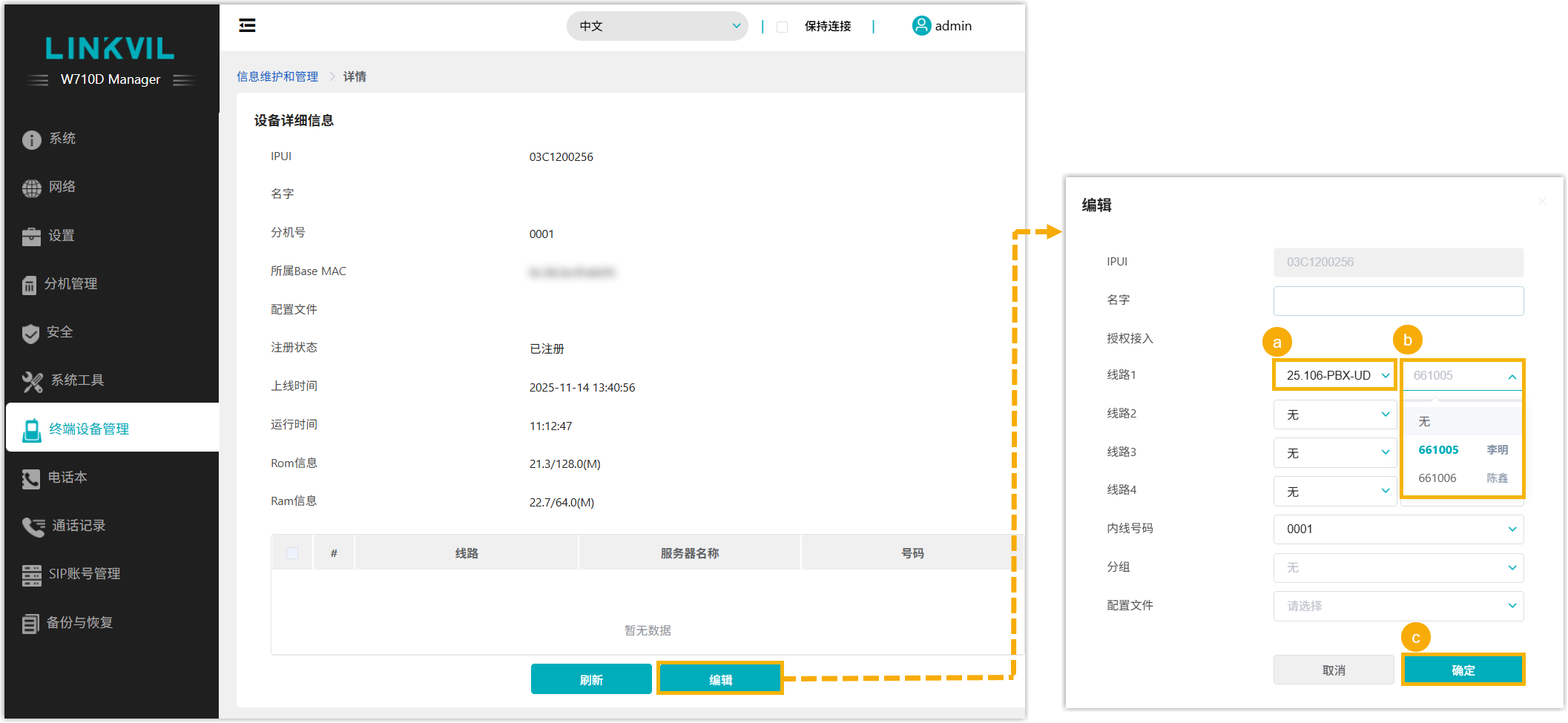

  3. 在设备详情页，点击 编辑，并在弹出的窗口中完成以下设置。

    1. 在 线路1 的第一个下拉列表中，选择分机对应的传输协议。
      注： 你可以在 PBX 管理网页中查看分机的传输协议 (路径：分机与中继 > 分机 > 高级 > VoIP设置 > 协议)。
    2. 在 线路1 的第二个下拉列表中，选择要注册的分机。
    3. 点击 确定。
执行结果
  • 手柄成功注册到 DECT 基站，并通过基站与分配的 PBX 分机绑定。

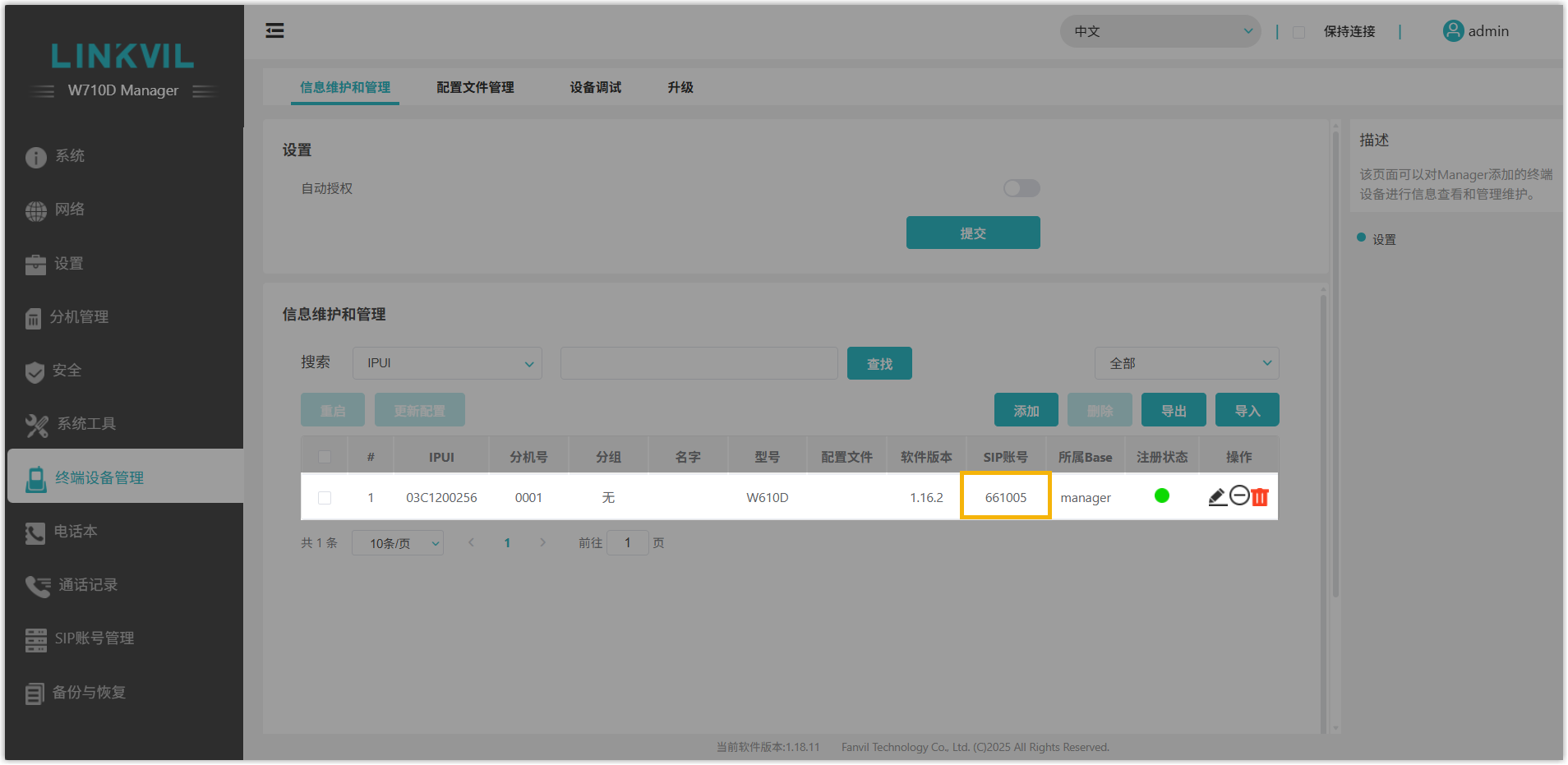

    • 在 DECT 基站的网页中，DECT 手柄显示其已分配的分机号 (路径：终端设备管理 > 信息维护和管理 > 信息维护和管理)。

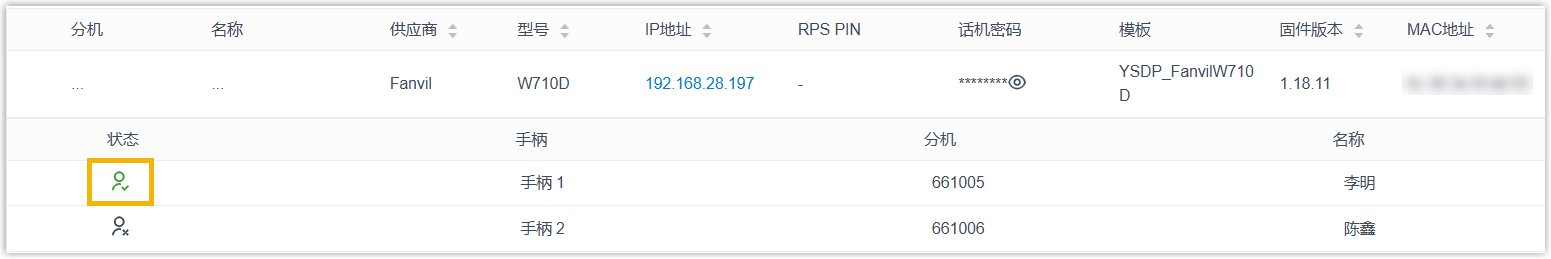

    • 在 PBX 管理网页中，可在 自动配置 > 话机 中查看分机的注册状态。

    • 在 DECT 手柄上，与 DECT 手柄绑定的分机名称显示在其主屏幕上。
  • 注册的 DECT 手柄可作为分机使用，进行拨打和接听电话。

自动配置与 PBX 在不同网段的方位 DECT 系统 (DHCP)

在本例中，方位 DECT 系统 (基站和手柄) 和 DHCP 服务器部署在 28 网段 (192.168.28.0/24)，而 Yeastar PBX (IP：192.168.20.58) 部署在 20 网段 (192.168.20.0/24)。

前提条件
  • 确保方位 DECT 系统 (基站和手柄) 所在网段中只有一台 DHCP 服务器在运行，否则 DECT 基站无法获取 IP 地址。
  • 在与方位 DECT 系统处于同一网段的电脑中下载并安装方位设备管理器 Device Manager (IP 扫描工具)。
  • 确保 DECT 系统和 PBX 所在网段之间网络互通。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 收集 DECT 基站的信息，包括供应商，型号和 MAC 地址。
操作步骤
步骤一、在 PBX 上启用分机的远程注册功能
在 PBX 管理网页上，为要分配给 DECT 手柄的分机启用远程注册功能，以允许此分机在不同网段中进行注册。
  1. 登录 PBX 管理网页，进入 分机和中继 > 分机，编辑此分机。
  2. 点击 安全 页签，在 SIP安全 栏中勾选 允许远程注册。

  3. 点击 保存 并 应用。
步骤二、在 PBX 上添加方位 DECT 基站
在 PBX 管理网页，添加 DECT 基站，完成配置内容，并将分机分配给 DECT 手柄。
  1. 在 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。

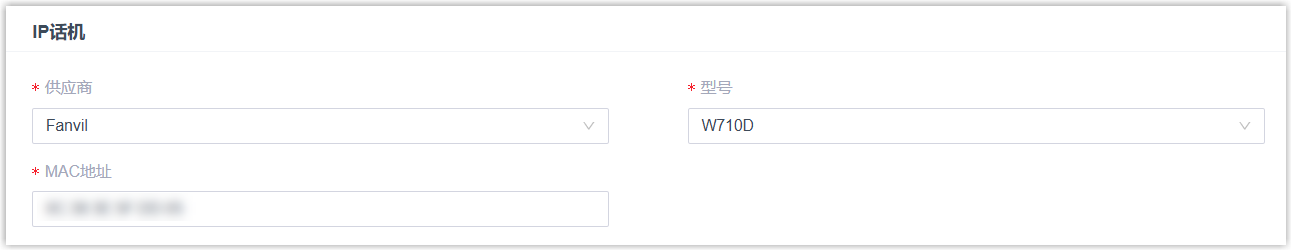

  3. 在 IP话机 栏，填写以下信息。

    • 供应商：选择 Fanvil。
    • 型号：选择话机型号。在本例中，选择 W710D。
    • MAC地址：填写 DECT 基站的 MAC 地址。
  4. 在 选项 栏，进行以下配置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。

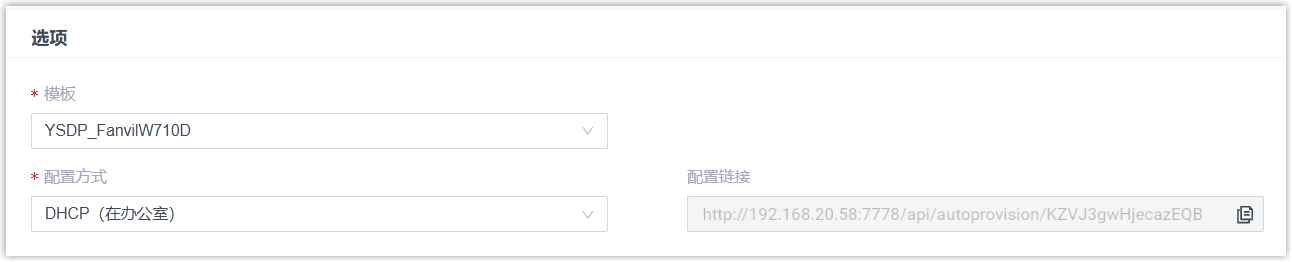

    • 配置方式：选择 DHCP (在办公室)。

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

  5. 在 分配分机 栏，根据需要为 DECT 手柄分配分机。
    • 要逐个分配分机，执行以下操作：

      1. 勾选手柄。
      2. 在 分机 下拉列表中，选择要绑定的分机。
    • 要批量分配分机，执行以下操作：

      1. 在 起始分机号 和 终止分机号 下拉列表中，设置分机范围。
      2. 点击 分配分机。

        手柄自动勾选，并按顺序分配指定的分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
  6. 点击 保存。
    DECT 基站已添加到 PBX，显示在自动配置话机列表中。

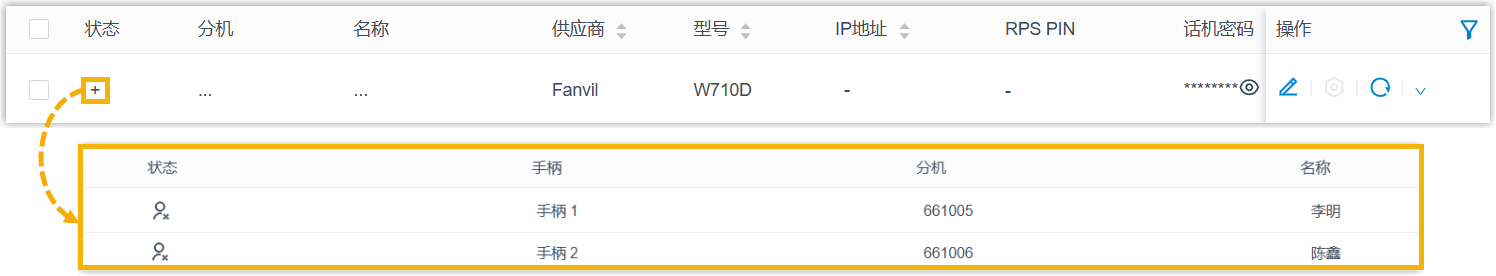

    提示： 可点击 DECT 基站前面的 ，查看分配给手柄的分机。

步骤三、在 DHCP 服务器上配置 DHCP option 66
在 DECT 系统所在网段的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

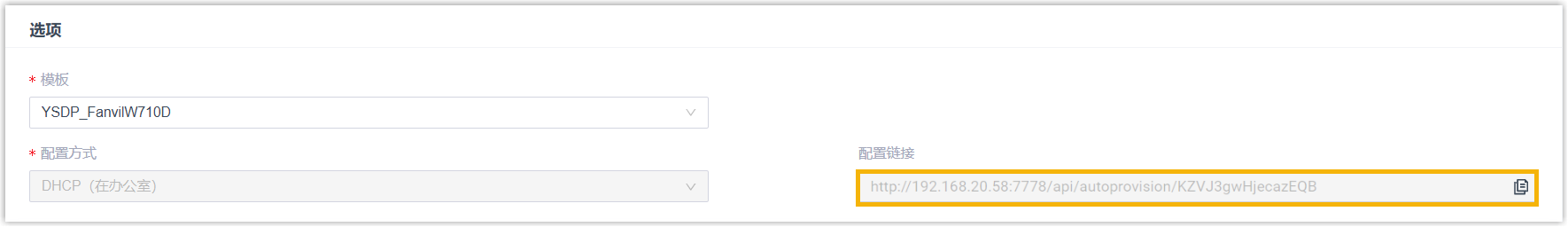

  1. 在 PBX 管理网页，进入设备详情页，复制配置链接。

  2. 在 DHCP 服务器，使用配置链接配置 option 66。

    在本例中，配置路由器上的 DHCP 服务器，如下图所示。

步骤四、获取方位 DECT 基站的 IP 地址
在 DECT 基站上使用设备按钮重置设备，使基站可以从同网段的 DHCP 服务器获取 IP 地址。
  1. 长按 DECT 基站上的重置按钮至少 10 秒钟，直到三个 LED 指示灯开始快速闪烁，然后松开按钮。

    DECT 基站已重置，设备需要几分钟重启。重启后，三个 LED 指示灯常亮，表示 DECT 基站已从 DHCP 服务器成功获取 IP 地址，且已自动从 PBX 下载配置并应用。

  2. 打开方位设备管理器 (Device Manager)，点击 重新扫描。

    DECT 基站将出现在 设备管理 列表中，并显示其 IP 地址。

步骤五、将方位 DECT 手柄与 DECT 基站配对

启用 DECT 基站的注册模式，并将 DECT 手柄与其配对。

  1. 在 DECT 基站的网页上，启用基站的注册模式。
    1. 使用 DECT 基站的 IP 地址访问 DECT 基站的网页。
      注： 默认用户名与密码均为 admin。

    2. 可选： 进入 网络 > 连接设置 > PIN码设置，修改默认 PIN 码以增强注册安全性。
      注： 在本例中，W710D 基站的默认 PIN 码为 1234。

    3. 进入 终端设备管理 > 信息维护和管理。
    4. 在 设置 栏，启用 自动授权 并点击 提交。

      DECT 基站的注册模式已启用。
  2. 在 DECT 手柄上，将其与 DECT 基站配对。
    1. 进入 菜单 > 无线网络 > 可用网络。
    2. 按 扫描 检测 DECT 基站。

      手柄屏幕上显示扫描到的 DECT 基站的 RFPI (无线固定部分标识)。

    3. 按 连接，然后输入 DECT 基站的 PIN 码以完成配对。

      在本例中，输入 W710D 基站的默认 PIN 码 1234。

      成功配对后，基站的 RFPI 旁会显示 图标。

步骤六、将方位 DECT 手柄注册到分机
在 DECT 基站，将 DECT 手柄注册到指定分机。
  1. 在 DECT 基站的网页，进入终端设备管理 > 信息维护和管理 > 信息维护和管理。

    已配对的手柄显示在列表中。

  2. 点击 编辑 DECT 手柄。

  3. 在设备详情页，点击 编辑，并在弹出的窗口中完成以下设置。

    1. 在 线路1 的第一个下拉列表中，选择分机对应的传输协议。
      注： 你可以在 PBX 管理网页中查看分机的传输协议 (路径：分机与中继 > 分机 > 高级 > VoIP设置 > 协议)。
    2. 在 线路1 的第二个下拉列表中，选择要注册的分机。
    3. 点击 确定。
执行结果
  • 手柄成功注册到 DECT 基站，并通过基站与分配的 PBX 分机绑定。
    • 在 DECT 基站的网页中，DECT 手柄显示其已分配的分机号 (路径：终端设备管理 > 信息维护和管理 > 信息维护和管理)。

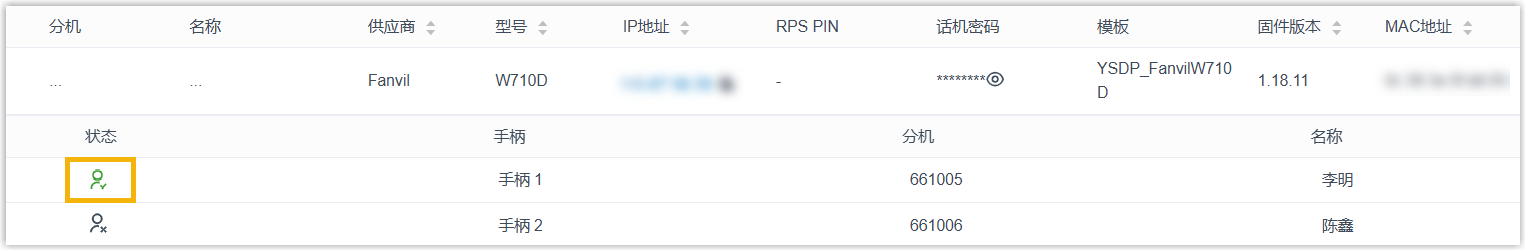

    • 在 PBX 管理网页中，可在 自动配置 > 话机 中查看分机的注册状态。

    • 在 DECT 手柄上，与 DECT 手柄绑定的分机名称显示在其主屏幕上。
  • 注册的 DECT 手柄可作为分机使用，进行拨打和接听电话。

自动配置与 PBX 在不同网络的方位 DECT 系统 (RPS)

在本例中，方位 DECT 系统 (基站和手柄) 和 DHCP 服务器部署在网络 A 中，而 Yeastar PBX 部署在网络 B 中。

前提条件
Yeastar P 系列软件版 支持使用 Yeastar FQDN 或 公网 IP 地址 / 域名 / 星纵数字域名 远程配置方位 DECT 系统。根据你要使用的方式，确保已完成下表中对应的设置。
方式 设置
使用 Yeastar FQDN

  • 为 PBX 订阅 隧道服务 或 视频会议，保证 FQDN 功能可用。

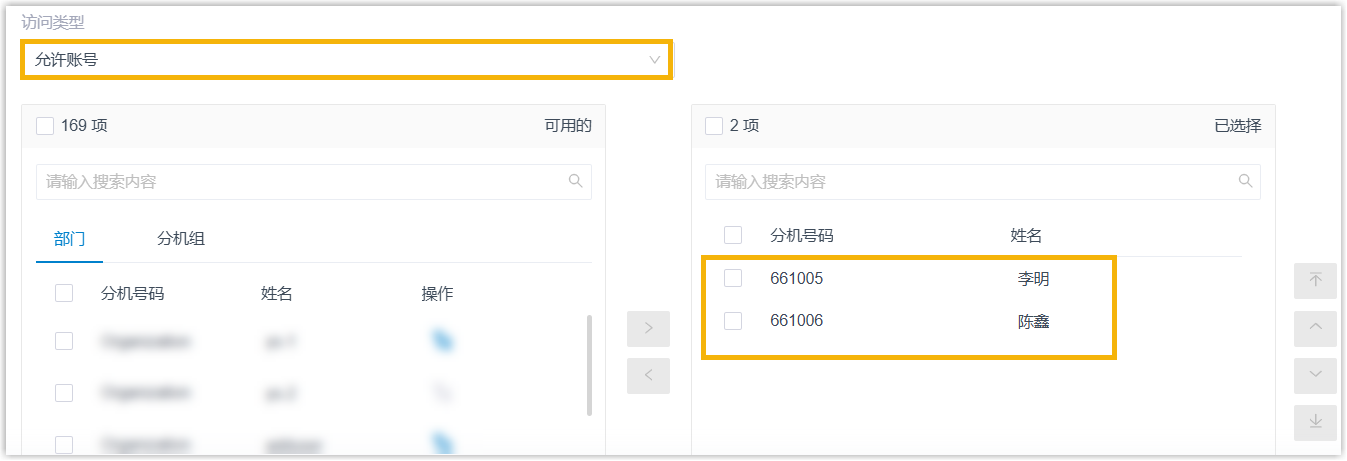

  • 为要注册的分机和 DECT 基站配置远程访问权限：
  • 确保方位 DECT 系统 (基站和手柄) 所在网段中只有一台 DHCP 服务器在运行，否则 DECT 基站无法获取 IP 地址。
  • 在与方位 DECT 系统处于同一网段的电脑中下载并安装方位设备管理器 Device Manager (IP 扫描工具)。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 收集 DECT 基站的信息，包括供应商，型号和 MAC 地址。
使用公网 IP 地址 / 域名 / 星纵数字域名
  • 配置 PBX 网络，允许通过公网 IP、通过域名 或 通过星纵数字域名 远程访问 PBX。
    重要： PBX 需要映射下列端口。
    • RTP 端口
    • SIP 端口
    • Web 端口
  • 设置分机，使其可进行远程注册。
    • 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。

    • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。

  • 确保方位 DECT 系统 (基站和手柄) 所在网段中只有一台 DHCP 服务器在运行，否则 DECT 基站无法获取 IP 地址。
  • 在与方位 DECT 系统处于同一网段的电脑中下载并安装方位设备管理器 Device Manager (IP 扫描工具)。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 收集 DECT 基站的信息，包括供应商，型号和 MAC 地址。
操作步骤
步骤一、在 PBX 上添加方位 DECT 基站
在 PBX 管理网页，添加 DECT 基站，完成配置内容，并将分机分配给 DECT 手柄。
  1. 在 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。
  3. 在 IP话机 栏，填写以下信息。

    • 供应商：选择 Fanvil。
    • 型号：选择话机型号。在本例中，选择 W710D。
    • MAC地址：填写 DECT 基站的 MAC 地址。

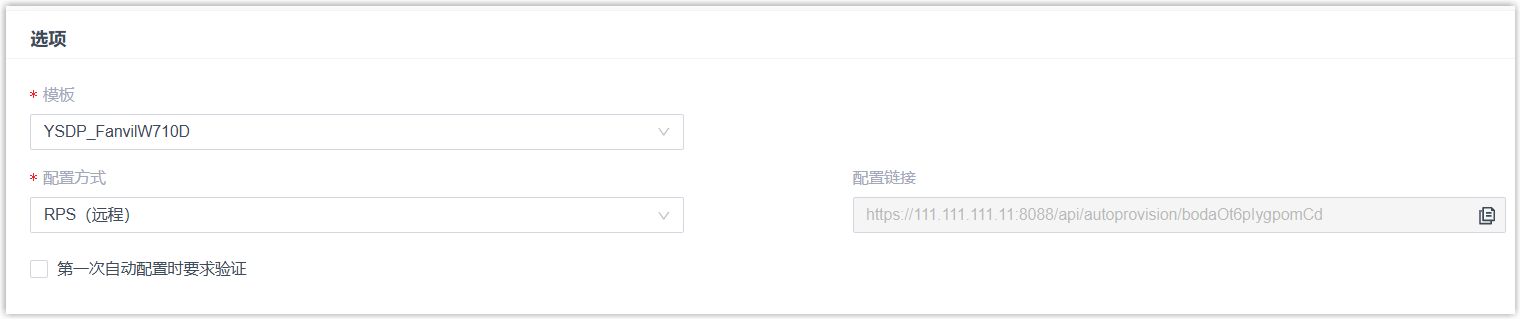

  4. 在 选项 栏，进行以下配置。

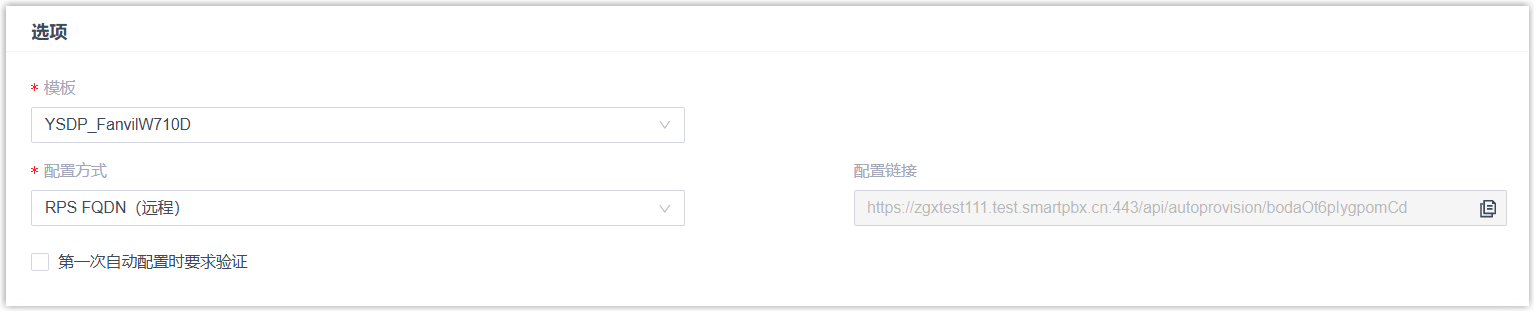

    图 1. 使用 Yeastar FQDN 进行 RPS 自动配置
    图 2. 使用公网 IP 地址 / 远程主机域名 / 星纵数字域名进行 RPS 自动配置
    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
    • 配置方式：根据你的需要，选择 RPS FQDN (远程) 或 RPS (远程)。

      PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

    • 第一次自动配置使要求验证：取消选择此复选框。
      注： 要成功将 DECT 基站连接到 Yeastar PBX，必须禁用此项。
  5. 在 分配分机 栏，根据需要为 DECT 手柄分配分机。
    • 要逐个分配分机，执行以下操作：

      1. 勾选手柄。
      2. 在 分机 下拉列表中，选择要绑定的分机。
    • 要批量分配分机，执行以下操作：

      1. 在 起始分机号 和 终止分机号 下拉列表中，设置分机范围。
      2. 点击 分配分机。

        手柄自动勾选，并按顺序分配指定的分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
  6. 点击 保存。

    DECT 基站已添加到 PBX，显示在自动配置话机列表中；PBX 将发送一个 RPS 请求成功 的事件通知。

    提示： 可点击 DECT 基站前面的 ，查看分配给手柄的分机。

步骤二、获取方位 DECT 基站的 IP 地址
在 DECT 基站上使用设备按钮重置设备，使基站可以从同网段的 DHCP 服务器获取 IP 地址。
  1. 长按 DECT 基站上的重置按钮至少 10 秒钟，直到三个 LED 指示灯开始快速闪烁，然后松开按钮。

    DECT 基站已重置，设备需要几分钟重启。重启后，三个 LED 指示灯常亮，表示 DECT 基站已从 DHCP 服务器成功获取 IP 地址，且已自动从 PBX 下载配置并应用。

  2. 打开方位设备管理器 (Device Manager)，点击 重新扫描。

    DECT 基站将出现在 设备管理 列表中，并显示其 IP 地址。

步骤三、将方位 DECT 手柄与 DECT 基站配对

启用 DECT 基站的注册模式，并将 DECT 手柄与其配对。

  1. 在 DECT 基站的网页上，启用基站的注册模式。
    1. 使用 DECT 基站的 IP 地址访问 DECT 基站的网页。
      注： 默认用户名与密码均为 admin。

    2. 可选： 进入 网络 > 连接设置 > PIN码设置，修改默认 PIN 码以增强注册安全性。
      注： 在本例中，W710D 基站的默认 PIN 码为 1234。

    3. 进入 终端设备管理 > 信息维护和管理。
    4. 在 设置 栏，启用 自动授权 并点击 提交。

      DECT 基站的注册模式已启用。
  2. 在 DECT 手柄上，将其与 DECT 基站配对。
    1. 进入 菜单 > 无线网络 > 可用网络。
    2. 按 扫描 检测 DECT 基站。

      手柄屏幕上显示扫描到的 DECT 基站的 RFPI (无线固定部分标识)。

    3. 按 连接，然后输入 DECT 基站的 PIN 码以完成配对。

      在本例中，输入 W710D 基站的默认 PIN 码 1234。

      成功配对后，基站的 RFPI 旁会显示 图标。

步骤四、将方位 DECT 手柄注册到分机
在 DECT 基站，将 DECT 手柄注册到指定分机。
  1. 在 DECT 基站的网页，进入终端设备管理 > 信息维护和管理 > 信息维护和管理。

    已配对的手柄显示在列表中。

  2. 点击 编辑 DECT 手柄。

  3. 在设备详情页，点击 编辑，并在弹出的窗口中完成以下设置。

    1. 在 线路1 的第一个下拉列表中，选择分机对应的传输协议。
      注： 你可以在 PBX 管理网页中查看分机的传输协议 (路径：分机与中继 > 分机 > 高级 > VoIP设置 > 协议)。
    2. 在 线路1 的第二个下拉列表中，选择要注册的分机。
    3. 点击 确定。
执行结果
  • 手柄成功注册到 DECT 基站，并通过基站与分配的 PBX 分机绑定。
    • 在 DECT 基站的网页中，DECT 手柄显示其已分配的分机号 (路径：终端设备管理 > 信息维护和管理 > 信息维护和管理)。

    • 在 PBX 管理网页中，可在 自动配置 > 话机 中查看分机的注册状态。

    • 在 DECT 手柄上，与 DECT 手柄绑定的分机名称显示在其主屏幕上。
  • 注册的 DECT 手柄可作为分机使用，进行拨打和接听电话。
