通过Yeastar P 系列软件版 配置 Unify IP 话机

本文以 OpenScape CP210 为例，介绍如何通过 Yeastar P 系列软件版 配置 Unify IP 话机。

使用要求

Unify IP 话机 和 Yeastar PBX 的固件须符合以下版本要求。

型号 话机固件版本要求 PBX 固件版本要求 支持的自动配置方式
OpenScape CP200 V2 R4.13.0 或更高版本 83.19.0.23 或更高版本
  • DHCP
  • 配置链接
OpenScape CP210 V2 R0.4.0 SIP 220614 或更高版本 83.19.0.23 或更高版本
  • DHCP
  • 配置链接
OpenScape CP400 V2 R4.13.0 或更高版本 83.19.0.23 或更高版本
  • DHCP
  • 配置链接
OpenScape CP410 V2 R4.13.0 或更高版本 83.19.0.23 或更高版本
  • DHCP
  • 配置链接

前提条件

  • 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。
    注： 需确保该网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 如果话机已使用过，你需要先重置话机。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 根据 Unify IP 话机 和 Yeastar PBX 的网络环境，确保已完成以下前提设置。
    网络环境 设置
    本地局域网 配置同一网段下的 IP 话机 将要分配给 IP 话机的分机的认证名称修改为与分机号一致 (路径：分机和中继 > 分机 > > 用户 > 分机信息)。
    重要： 由于话机本身限制，分机的认证名称和分机号码必须一致，否则会导致分机注册失败。
    配置不同网段下的 IP 话机
    • 确保两个网段之间网络互通。
    • 为要分配给 IP 话机的分机完成以下设置：
      • 将分机的认证名称修改为与分机号一致 (路径：分机和中继 > 分机 > > 用户 > 分机信息)。
        重要： 由于话机本身限制，分机的认证名称和分机号码必须一致，否则会导致分机注册失败。

      • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。
    远程网络 通过 Yeastar FQDN 远程配置 IP 话机
    • 为要分配给 IP 话机的分机完成以下设置：
      • 将分机的认证名称修改为与分机号一致 (路径：分机和中继 > 分机 > > 用户 > 分机信息)。
        重要： 由于话机本身限制，分机的认证名称和分机号码必须一致，否则会导致分机注册失败。

      • 为分机分配远程 SIP 访问权限 (路径：系统 > 网络 > 星纵数字 FQDN > 功能 > SIP访问)。
    通过公网 IP 地址 / 域名远程配置话机
    • 配置 PBX 网络，允许 通过公网 IP、通过域名或 通过星纵数字域名 远程访问 PBX。
    • 为要分配给 IP 话机的分机完成以下设置：
      • 将分机的认证名称修改为与分机号一致 (路径：分机和中继 > 分机 > > 用户 > 分机信息)。
        重要： 由于话机本身限制，分机的认证名称和分机号码必须一致，否则会导致分机注册失败。

      • 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。

      • 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。

操作步骤

步骤一、在 PBX 上添加 Unify IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。

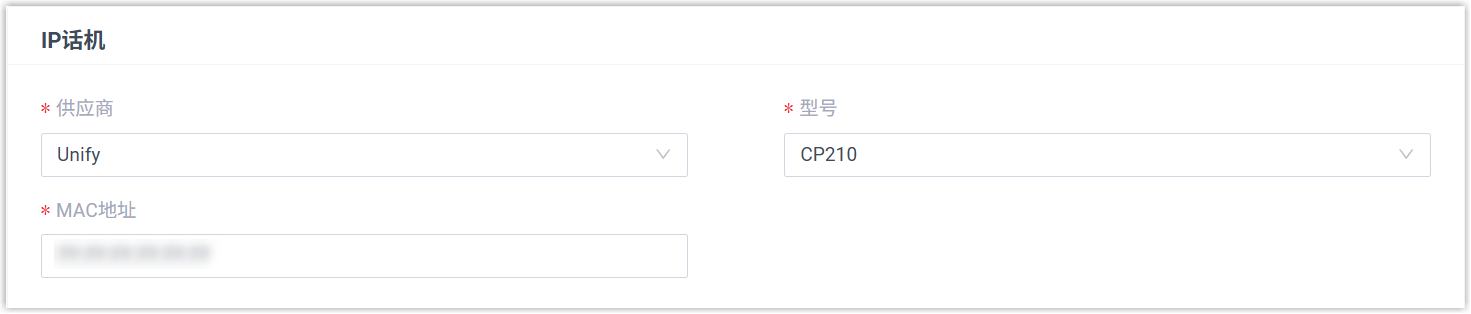

  3. 在 IP话机 栏，填写话机信息。

    • 供应商：选择 Unify。
    • 型号：选择话机型号。在本例中，选择 CP210。
    • MAC地址：填写 IP 话机的 MAC 地址。
  4. 在 选项 栏，完成以下设置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。

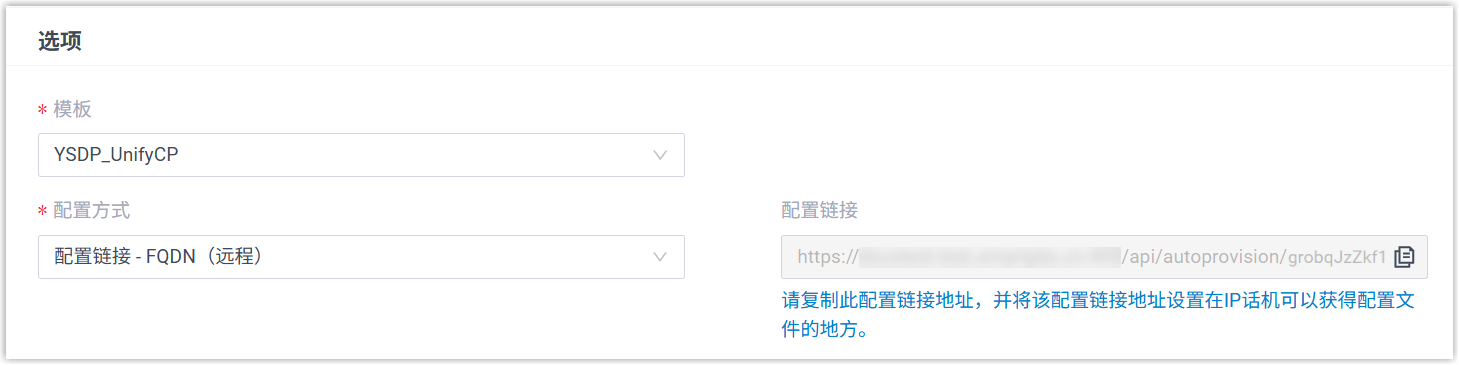

    • 配置方式：选择 配置链接 - FQDN (远程) 或 配置链接 (远程)。

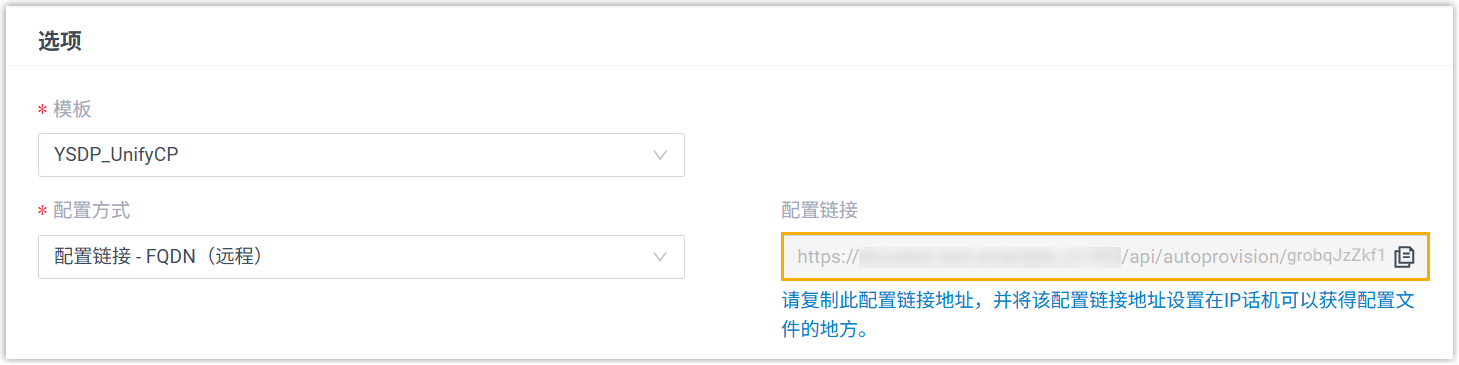

      配置链接 字段中显示一个配置链接，指向话机配置文件所存储的位置。

      注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
  5. 在 分配分机 栏，为 IP 话机分配一个分机。

    注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。
  6. 点击 保存。

步骤二、在 DHCP 服务器上配置 DHCP option 66

在本例中，IP 话机网络中设置了一台 DHCP 服务器，可用于向话机下发 PBX 上获取的配置链接。

注： 这种方法适用于批量部署。如果只是单台设备，你可以直接在话机网页中手动填入配置链接。
  1. 在 PBX 管理网页，进入话机详情页，复制配置链接。

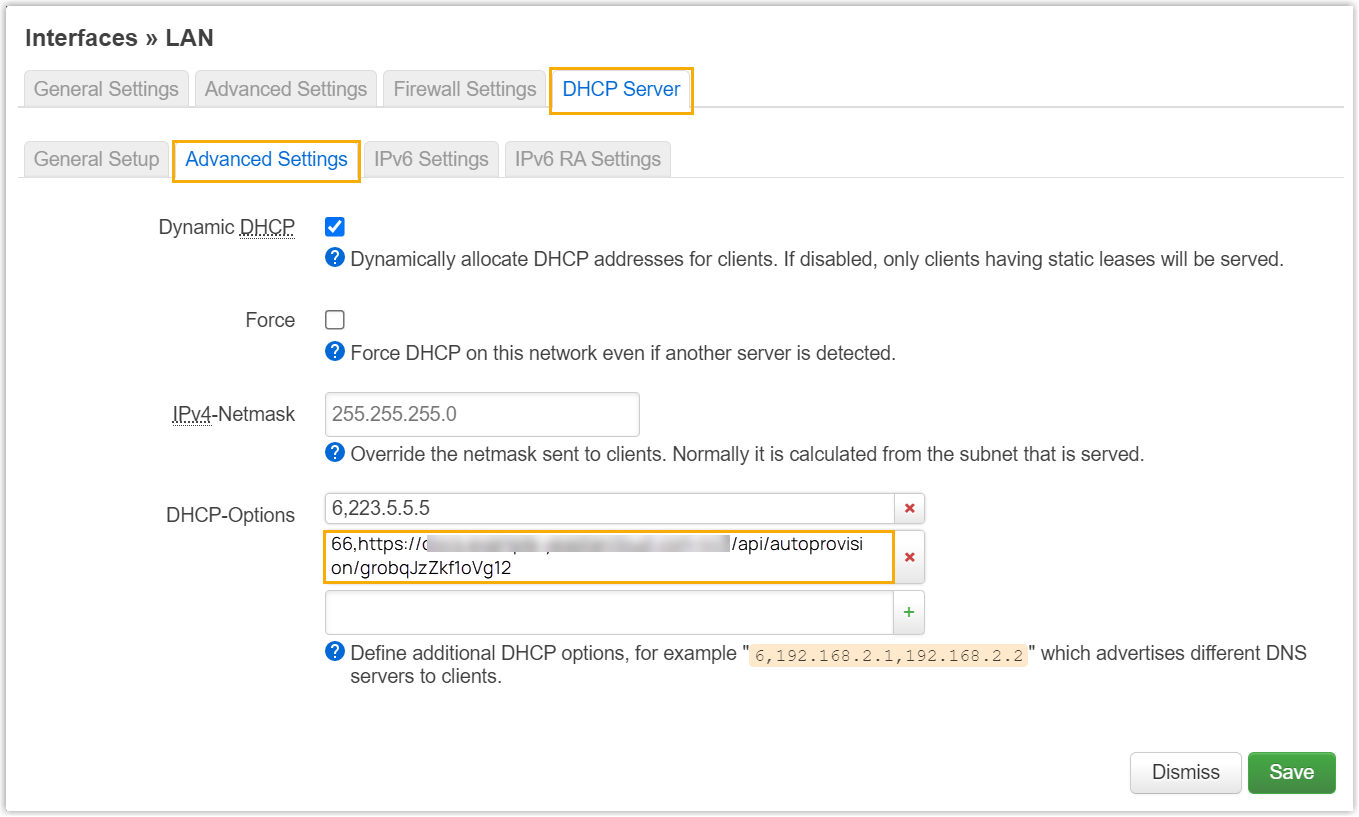

  2. 在 DHCP 服务器，使用配置链接配置 option 66。

    在本例中，配置如下。

执行结果

  • 重启 IP 话机后，话机会自动从 DHCP 服务器获取 IP 地址，且可通过配置链接自动从 PBX 上下载配置文件并应用。

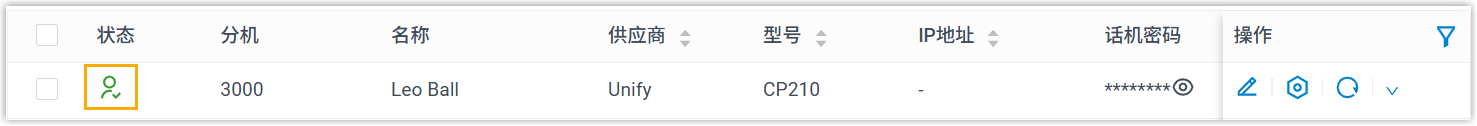

  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。
