通过 Yeastar P 系列软件版 自动配置 Flat-phone 话机

使用要求

Flat-phone 话机 和 Yeastar PBX 的固件需符合以下版本要求。

应用场景

根据 Flat-phone 话机 和 Yeastar PBX 所处的网络环境不同，配置方式和操作可能会有所不同，如下表所示：

自动配置与 PBX 在同一网段的 Flat-phone 话机 (PnP)

在本例中，Flat-phone 话机 (IP：192.168.28.205) 和 Yeastar PBX (IP：192.168.28.39) 均部署在 28 网段。

前提条件

• 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
• 如果 IP 话机已使用过，你需要先将话机重置为出厂设置，然后重新对话机进行网络设置。

操作步骤

1. 登录 PBX 管理网页，进入 自动配置 > 话机。

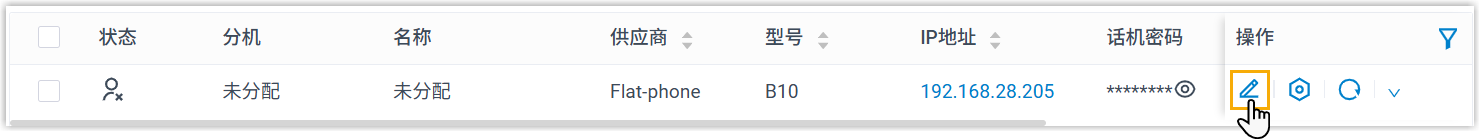

   PBX 通过 PnP 检测到的 IP 话机显示在列表中。

2. 点击 Flat-phone 话机旁边的 。



3. 可选： 在 选项 栏的 模板 下拉列表中，选择要应用的模板。
   注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
4. 在 分配分机 栏，为话机分配分机，然后指定要在话机上使用的分机的联系人群组和功能键。
   提示： 如果要分配的分机不在 分机 列的下拉列表中，则表示注册到该分机的设备数量已达上限。你可以使用以下任一方法继续操作。

   • 如需解绑话机或网关，请参见 释放绑定在话机 / 网关上的分机.
   • 如需增加话机同时注册数，你需要 配置分机的 IP 话机同时注册数，因为默认情况下 PBX 仅允许一个分机注册一个 SIP 终端。
   • 要分配单个分机，从 SIP1 旁的下拉列表中选择一个分机。

     联系人群组线路 和 功能键线路 均被默认设置为 SIP1，表示话机将使用分配给 SIP 线路 1 的分机联系人群组和功能键。



   • 要分配多个分机，完成以下设置。



     1. 在 SIP1 旁的下拉列表中，为 SIP 线路 1 选择一个分机。
     2. 点击 添加，然后在添加的条目中选择 SIP 线路和分机。
        要分配更多分机，重复该步骤。

        注： 选择的 SIP 线路必须为话机支持的线路，否则对于不支持的 SIP 线路的配置将不会生效。你可以在话机网页或设备屏幕上查看话机支持的 SIP 线路。
     3. 在 联系人群组线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的联系人群组将被应用到话机。
        注： 注册成功后，无论话机当前哪条 SIP 线路处于激活状态，联系人均可用。
     4. 功能键线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的功能键将被应用到话机。
        注： 注册成功后，仅当指定的 SIP 线路在话机上处于激活状态时，功能键才会生效。
5. 点击 保存。

执行结果

注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。

• IP 话机自动从 PBX 下载配置并应用。

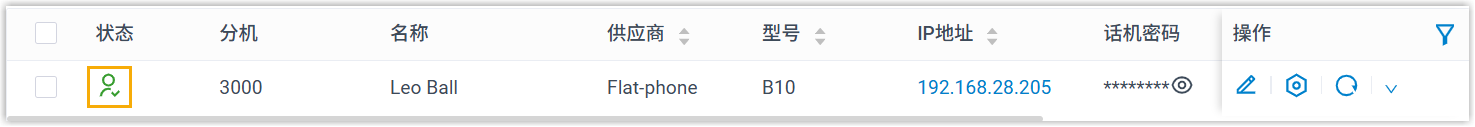

• 分机成功注册到 IP 话机上，你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。



  注： 如果状态显示 ，表示你为话机分配了多个分机，但仅部分分机成功注册到话机。你可以将鼠标悬停在 上查看各个分机的注册状态。



• 如果多个分机已成功注册到话机，话机上不同的实体线路键会关联对应的 SIP 线路。

  你可以按下线路键以激活目标 SIP 线路，对应的 LED 指示灯亮起，所有通话都将通过该 SIP 线路处理。

自动配置与 PBX 在不同网段的 Flat-phone 话机 (DHCP)

在本例中，Flat-phone 话机和 DHCP 服务器部署在 20 网段，而 Yeastar PBX (IP：192.168.28.110) 部署在 28 网段。

前提条件

• 确保 IP 话机所在网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
• IP 话机和 PBX 所在网段之间网络互通。
• 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
• 如果话机已使用过，你需要先重置话机。
• 收集 IP 话机信息，包括供应商，型号和 MAC 地址。

操作步骤

• 步骤一、在 PBX 上启用分机的远程注册功能
• 步骤二、在 PBX 上添加 Flat-phone 话机
• 步骤三、在 DHCP 服务器上配置 DHCP option 66

步骤一、在 PBX 上启用分机的远程注册功能

为要分配给 IP 话机的分机启用远程注册功能，以允许此分机在不同网段中进行注册。

1. 登录 PBX 管理网页，进入 分机和中继 > 分机，编辑此分机。
2. 点击 安全 页签，在 SIP安全 栏中勾选 允许远程注册。



3. 点击 保存 并 应用。

步骤二、在 PBX 上添加 Flat-phone 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

1. 在 PBX 管理网页，进入 自动配置 > 话机。
2. 点击 添加 > 添加。

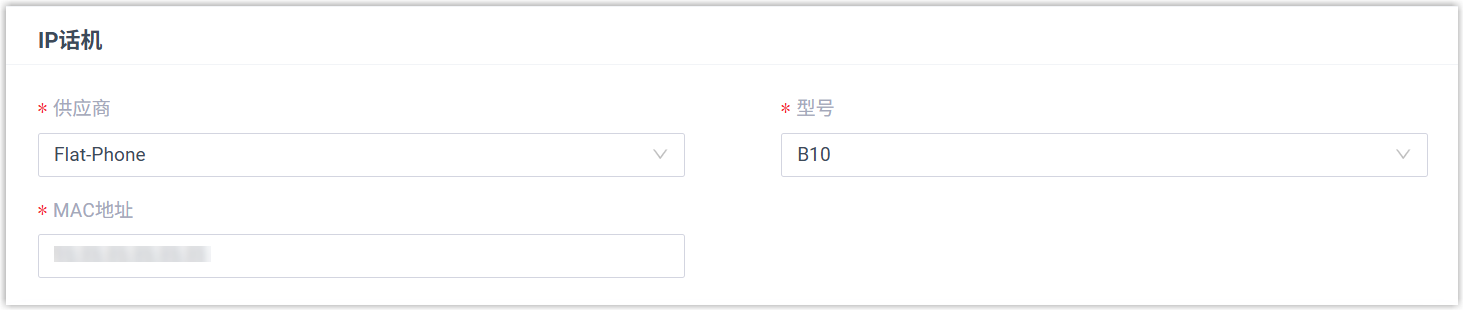

3. 在 IP话机 栏，填写话机信息。


   • 供应商：选择 Flat-Phone。
   • 型号：选择话机型号。在本例中，选择 B10。
   • MAC地址：填写 IP 话机的 MAC 地址。
4. 在 选项 栏，进行以下配置。


   • 模板：从下拉列表中选择要应用的模板。
     注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。

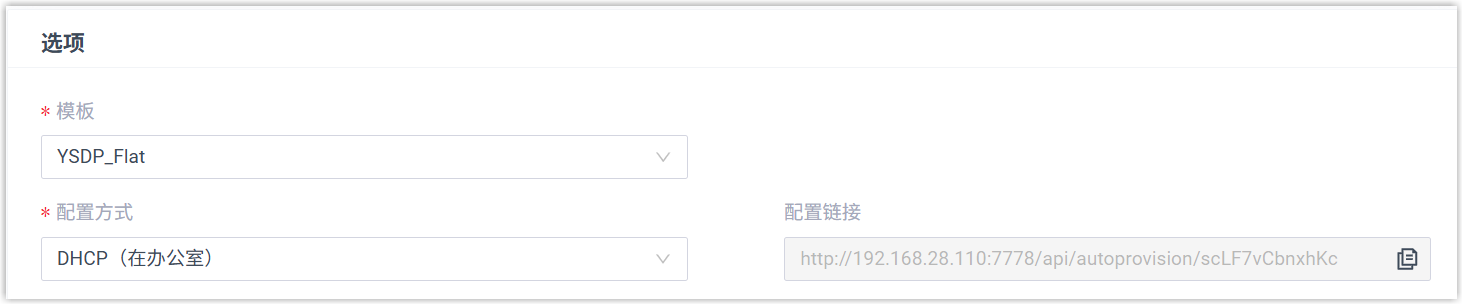

   • 配置方式：选择 DHCP (在办公室)。

     PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

5. 在 分配分机 栏，为话机分配分机，然后指定要在话机上使用的分机的联系人群组和功能键。
   提示： 如果要分配的分机不在 分机 列的下拉列表中，则表示注册到该分机的设备数量已达上限。你可以使用以下任一方法继续操作。

   • 如需解绑话机或网关，请参见 释放绑定在话机 / 网关上的分机.
   • 如需增加话机同时注册数，你需要 配置分机的 IP 话机同时注册数，因为默认情况下 PBX 仅允许一个分机注册一个 SIP 终端。
   • 要分配单个分机，从 SIP1 旁的下拉列表中选择一个分机。

     联系人群组线路 和 功能键线路 均被默认设置为 SIP1，表示话机将使用分配给 SIP 线路 1 的分机联系人群组和功能键。



   • 要分配多个分机，完成以下设置。



     1. 在 SIP1 旁的下拉列表中，为 SIP 线路 1 选择一个分机。
     2. 点击 添加，然后在添加的条目中选择 SIP 线路和分机。
        要分配更多分机，重复该步骤。

        注： 选择的 SIP 线路必须为话机支持的线路，否则对于不支持的 SIP 线路的配置将不会生效。你可以在话机网页或设备屏幕上查看话机支持的 SIP 线路。
     3. 在 联系人群组线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的联系人群组将被应用到话机。
        注： 注册成功后，无论话机当前哪条 SIP 线路处于激活状态，联系人均可用。
     4. 功能键线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的功能键将被应用到话机。
        注： 注册成功后，仅当指定的 SIP 线路在话机上处于激活状态时，功能键才会生效。
6. 点击 保存。

步骤三、在 DHCP 服务器上配置 DHCP option 66

在 IP 话机所在网段的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

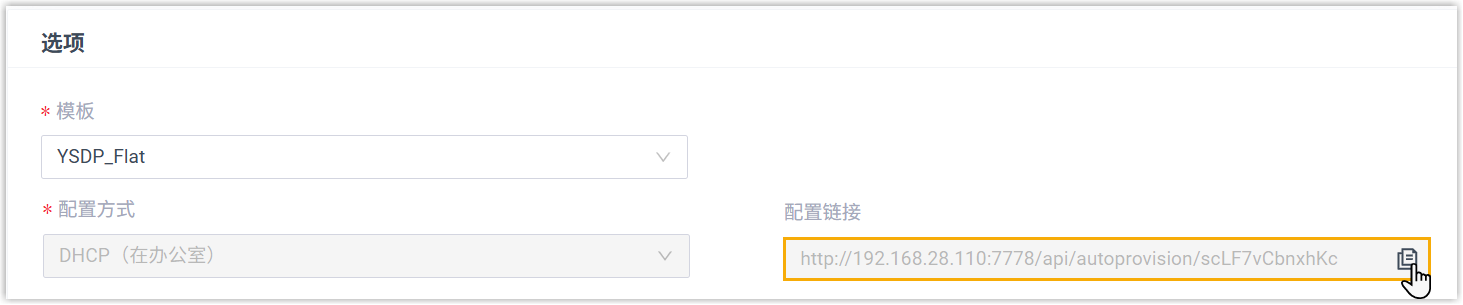

1. 在 PBX 管理网页，进入话机详情页，复制配置链接。



2. 在 DHCP 服务器，使用配置链接配置 option 66。

   在本例中，配置路由器上的 DHCP 服务器，如下图所示。



执行结果

注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。

• IP 话机重启后将从 DHCP 服务器获取 IP 地址和配置链接，其可通过此配置链接自动从 PBX 下载配置并应用。

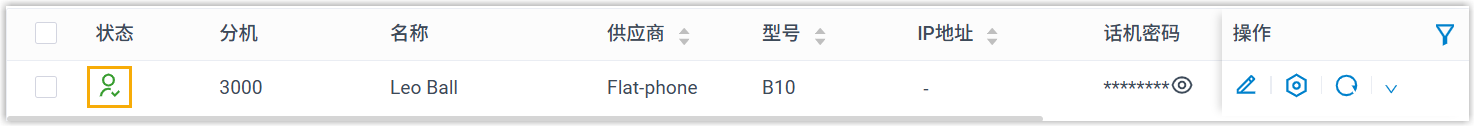

• 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。



  注： 如果状态显示 ，表示你为话机分配了多个分机，但仅部分分机成功注册到话机。你可以将鼠标悬停在 上查看各个分机的注册状态。



• 如果多个分机已成功注册到话机，话机上不同的实体线路键会关联对应的 SIP 线路。

  你可以按下线路键以激活目标 SIP 线路，对应的 LED 指示灯亮起，所有通话都将通过该 SIP 线路处理。
