通过 Yeastar P 系列软件版 自动配置 NEC IP 话机
本文以 NEC DT900 ITK-12D-1P (固件版本：05.03.04.03 ) 为例，介绍如何通过 Yeastar P 系列软件版 自动配置 NEC IP 话机。
使用要求
NEC IP 话机 和 Yeastar PBX 的固件须符合以下版本要求。
| 型号 | 话机固件版本要求 | PBX 固件版本要求 | 支持的自动配置方式 |
|---|---|---|---|
| DT700 ITL-2E-1P | 03.01.64.00 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT700 ITL-6DE-1P | 03.01.64.00 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT700 ITL-12D-1P | 03.01.64.00 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT700 ITL-24D-1P | 03.01.64.00 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT700 ITL-8LD-1P | 03.01.64.00 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT700 ITL-8LDE-1P | 03.01.64.00 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT700 ITL-12DG-3P | 03.01.64.00 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT700 ITL-12CG-3P | 03.01.64.00 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT820 ITY-6D-1P | 04.04.28.14 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT820 ITY-8LDX-1P | 04.04.28.14 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT820 ITY-8LCGX-1P | 04.04.28.14 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT820 ITY-6DG-1P | 04.04.28.14 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT820 ITY-32LDG-1P | 04.04.28.14 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT820 ITY-32LCG-1P | 04.04.28.14 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900 ITK-6D-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900 ITK-12D-1P | 05.03.04.03 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900 ITK-8LCX-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900 ITK-8TCGX-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900 ITK-6DG-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900 ITK-12DG-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900 ITK-32LCG-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900 ITK-32TCG-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900S ITK-6DGS-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900S ITK-32LCGS-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
| DT900S ITK-32TCGS-1P | 05.03.04.99 或更高版本 |
83.17.0.53 或更高版本 |
|
使用场景
根据 NEC IP 话机 和 Yeastar PBX 所处的网络环境不同，配置操作可能会有所不同。
自动配置本地局域网中的 NEC IP 话机
在此场景中，你可以通过第三方 DHCP 服务器，将 Yeastar PBX 提供的配置链接传递给话机。这样一来，话机可通过此链接从 PBX 获取配置。
- 前提条件
-
- 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。注： 需确保该网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
- 如果话机已使用过，你需要先重置话机。
- 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
- 确保已下载对应话机型号的自动配置模板 (路径：)。
- 若 IP 话机和 PBX 位于不同网段，还需确保满足以下条件：
- 两个网段之间网络互通。
- 为要被分配给 IP 话机的分机启用远程注册功能 (路径：分机和中继 > 分机 >
> 安全 > SIP安全 > 允许远程注册)。
- 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。
- 操作步骤
- 步骤一、在 PBX 上添加 NEC IP 话机
-
将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。
- 登录 PBX 管理网页，进入 。
- 点击 。

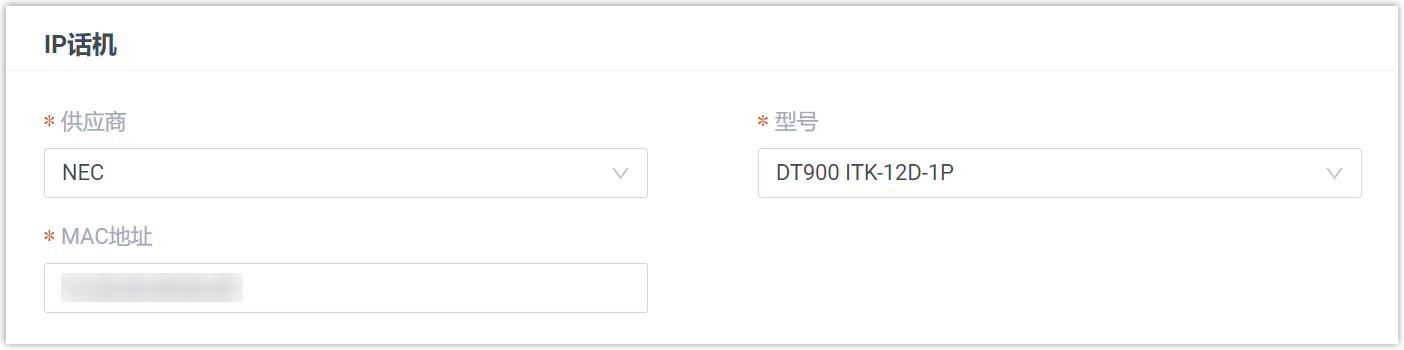

- 在 IP话机 栏，填写话机信息。
- 供应商：选择 NEC。
- 型号：选择话机型号。在本例中，选择 DT900 ITK-12D-1P。
- MAC地址：填写 IP 话机的 MAC 地址。

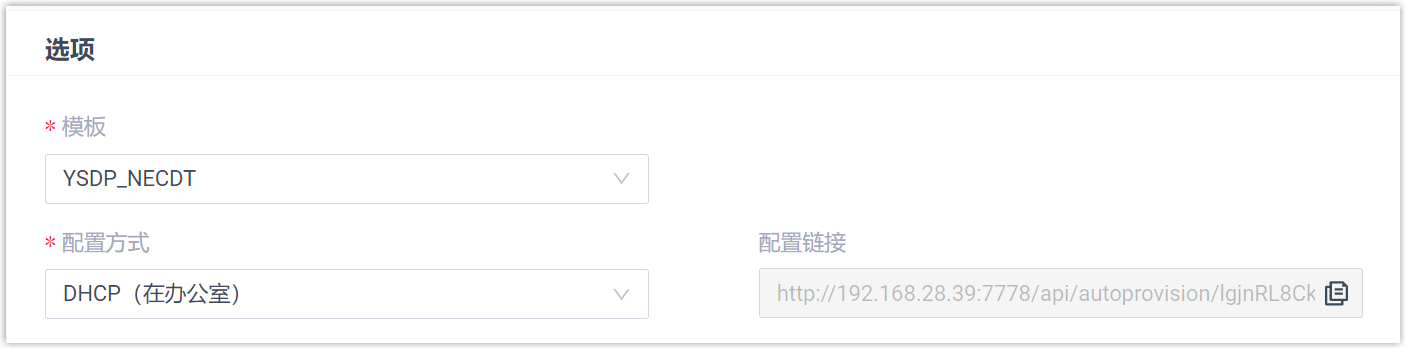

- 在 选项 栏，完成以下设置。
- 模板：从下拉列表中选择要应用的模板。注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
- 配置方式：选择
DHCP (在办公室)。
PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。
注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
- 模板：从下拉列表中选择要应用的模板。
- 在 分配分机
栏，为话机分配分机，然后指定要在话机上使用的分机的联系人群组和功能键。提示： 如果要分配的分机不在 分机 列的下拉列表中，则表示注册到该分机的设备数量已达上限。你可以使用以下任一方法继续操作。
- 如需解绑话机或网关，请参见 释放绑定在话机 / 网关上的分机.
- 如需增加话机同时注册数，你需要 配置分机的 IP 话机同时注册数，因为默认情况下 PBX 仅允许一个分机注册一个 SIP 终端。
- 要分配单个分机，从 SIP1
旁的下拉列表中选择一个分机。
联系人群组线路 和 功能键线路 均被默认设置为 SIP1，表示话机将使用分配给 SIP 线路 1 的分机联系人群组和功能键。
- 要分配多个分机，完成以下设置。
- 在 SIP1 旁的下拉列表中，为 SIP 线路 1 选择一个分机。
- 点击 添加，然后在添加的条目中选择 SIP
线路和分机。要分配更多分机，重复该步骤。注： 选择的 SIP 线路必须为话机支持的线路，否则对于不支持的 SIP 线路的配置将不会生效。你可以在话机网页或设备屏幕上查看话机支持的 SIP 线路。
- 在 联系人群组线路 下拉列表中，选择一条 SIP
线路。分配给该 SIP 线路的分机的联系人群组将被应用到话机。注： 注册成功后，无论话机当前哪条 SIP 线路处于激活状态，联系人均可用。
-
功能键线路 下拉列表中，选择一条 SIP 线路。分配给该
SIP 线路的分机的功能键将被应用到话机。注： 注册成功后，仅当指定的 SIP 线路在话机上处于激活状态时，功能键才会生效。
- 点击 保存。
IP 话机已添加到 PBX，并显示在自动配置话机列表中。
- 步骤二、在 DHCP 服务器上配置 DHCP option 66
-
在 DHCP 服务器上，使用 PBX 上获取的链接配置 DHCP option 66。
以下将以 Tftpd64 为例介绍如何配置 option 66。
- 在运行的 Tftpd64 软件中，进入 。

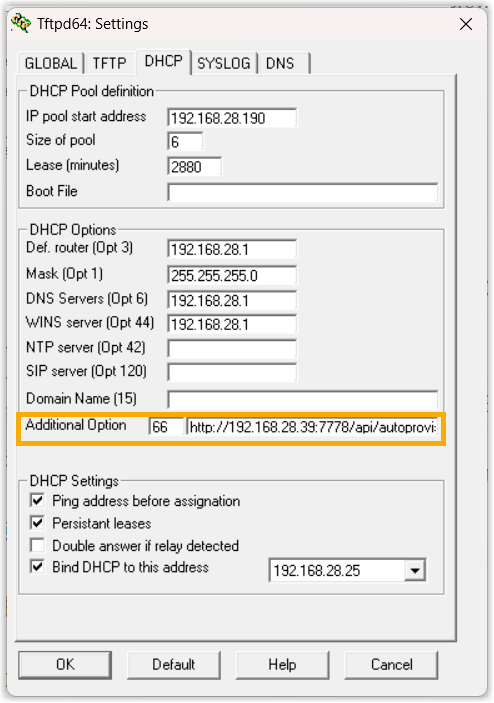

- 添加 option 66，并定义配置文件的存放位置。
- 在 Additional Option 栏，填入 66。
- 在字段值栏，填入 PBX 上获取的配置链接。
- 点击 OK 以保存设置。
- 执行结果
-
- 重启 IP 话机后，话机会自动从 DHCP 服务器获取 IP 地址，且可通过配置链接自动从 PBX 上下载配置文件并应用。

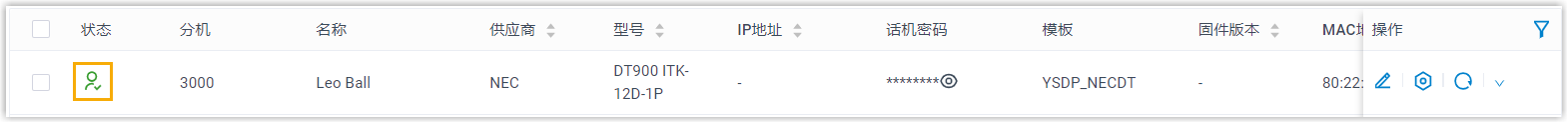

- 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：)。
注： 如果状态显示
，表示你为话机分配了多个分机，但仅部分分机成功注册到话机。你可以将鼠标悬停在 上查看各个分机的注册状态。
- 如果多个分机已成功注册到话机，话机上不同的实体线路键会关联对应的 SIP
线路。
你可以按下线路键以激活目标 SIP 线路，对应的 LED 指示灯亮起，所有通话都将通过该 SIP 线路处理。
自动配置远程网络中的 NEC IP 话机
在此场景中，你可以使用 PBX 公网 IP 地址 / 域名配置 IP 话机。通过配置第三方 DHCP 服务器，将 Yeastar PBX 提供的配置链接传递给话机。这样一来，话机可通过此链接从 PBX 获取配置。
https://)，否则配置将失败。- 前提条件
-
- 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。注： 需确保该网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
- 如果话机已使用过，你需要先重置话机。
- 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
- 确保已下载对应话机型号的自动配置模板 (路径：)。
- 确保已在 PBX 上完成以下设置：
- 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。
- 操作步骤
- 步骤一、在 PBX 上添加 NEC IP 话机
-
将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。
- 登录 PBX 管理网页，进入 。
- 点击 。
- 在 IP话机 栏，填写话机信息。
- 供应商：选择 NEC。
- 型号：选择话机型号。在本例中，选择 DT900 ITK-12D-1P。
- MAC地址：填写 IP 话机的 MAC 地址。

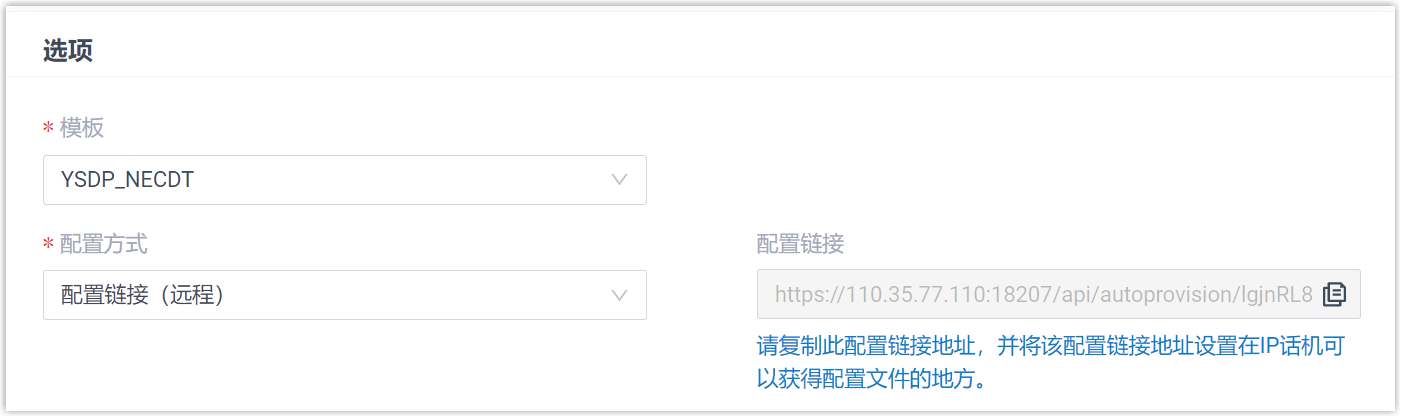

- 在 选项 栏，完成以下设置。
- 模板：从下拉列表中选择要应用的模板。注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
- 配置方式：选择 配置链接
(远程)。
PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。
注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
- 模板：从下拉列表中选择要应用的模板。
- 在 分配分机
栏，为话机分配分机，然后指定要在话机上使用的分机的联系人群组和功能键。提示： 如果要分配的分机不在 分机 列的下拉列表中，则表示注册到该分机的设备数量已达上限。你可以使用以下任一方法继续操作。
- 如需解绑话机或网关，请参见 释放绑定在话机 / 网关上的分机.
- 如需增加话机同时注册数，你需要 配置分机的 IP 话机同时注册数，因为默认情况下 PBX 仅允许一个分机注册一个 SIP 终端。
- 要分配单个分机，从 SIP1
旁的下拉列表中选择一个分机。
联系人群组线路 和 功能键线路 均被默认设置为 SIP1，表示话机将使用分配给 SIP 线路 1 的分机联系人群组和功能键。
- 要分配多个分机，完成以下设置。
- 在 SIP1 旁的下拉列表中，为 SIP 线路 1 选择一个分机。
- 点击 添加，然后在添加的条目中选择 SIP
线路和分机。要分配更多分机，重复该步骤。注： 选择的 SIP 线路必须为话机支持的线路，否则对于不支持的 SIP 线路的配置将不会生效。你可以在话机网页或设备屏幕上查看话机支持的 SIP 线路。
- 在 联系人群组线路 下拉列表中，选择一条 SIP
线路。分配给该 SIP 线路的分机的联系人群组将被应用到话机。注： 注册成功后，无论话机当前哪条 SIP 线路处于激活状态，联系人均可用。
-
功能键线路 下拉列表中，选择一条 SIP 线路。分配给该
SIP 线路的分机的功能键将被应用到话机。注： 注册成功后，仅当指定的 SIP 线路在话机上处于激活状态时，功能键才会生效。
- 点击 保存。
IP 话机已添加到 PBX，并显示在自动配置话机列表中。
- 步骤二、在 DHCP 服务器上配置 DHCP option
-
在 DHCP 服务器上配置 DHCP option 42 和 option 66。
以下将以 Tftpd64 为例介绍如何进行配置。
- 在运行的 Tftpd64 软件中，进入 。

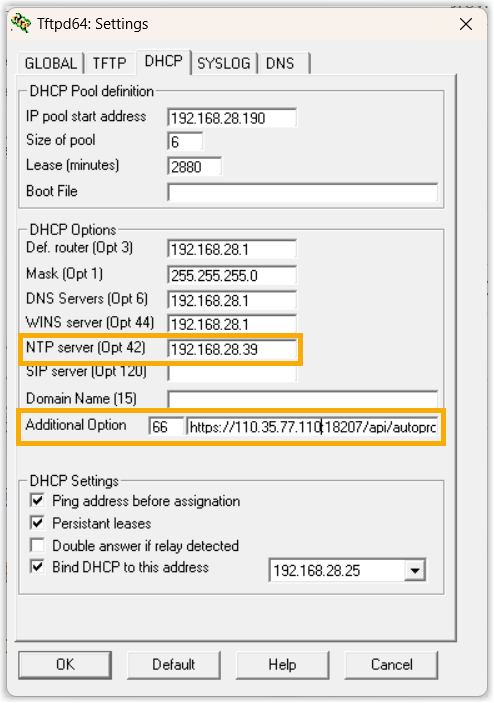

- 配置以下 DHCP option。
- NTP server (Opt 42)：填入 NTP 服务器的 IP 地址。
- Additional Option：填入
66，然后在字段值栏中填入 PBX 上获取的配置链接。
- 点击 OK 以保存设置。
- 执行结果
-
- 重启 IP 话机后，话机会自动从 DHCP 服务器获取 IP 地址，且可通过配置链接自动从 PBX 上下载配置文件并应用。
- 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：)。注： 如果状态显示，表示你为话机分配了多个分机，但仅部分分机成功注册到话机。你可以将鼠标悬停在 上查看各个分机的注册状态。
- 如果多个分机已成功注册到话机，话机上不同的实体线路键会关联对应的 SIP
线路。
你可以按下线路键以激活目标 SIP 线路，对应的 LED 指示灯亮起，所有通话都将通过该 SIP 线路处理。
