通过 Yeastar P 系列软件版 自动配置思科 (Cisco) SPA500 系列 IP 话机

使用要求

应用场景

根据 思科 IP 话机 和 Yeastar PBX 的网络环境，你可以使用 PBX 内置的 DHCP 服务器或第三方 DHCP 服务器自动配置 IP 话机，如下表所示：

自动配置与 PBX 在同一网段的思科 IP 话机

前提条件

• 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
• 确保 IP 话机所在网段内无运行中的 DHCP 服务器。
• 如果话机已使用过，你需要先重置话机。
• 收集 IP 话机信息，包括供应商，型号和 MAC 地址。

操作步骤

• 步骤一、配置 PBX 为 DHCP 服务器
• 步骤二、在 PBX 上添加思科 IP 话机

步骤一、配置 PBX 为 DHCP 服务器

1. 登录 PBX 管理网页，进入 系统 > 网络，点击 DHCP服务器 页签。
2. 打开 DHCP服务器 开关，并完成以下网络配置。



   • 网关：指定 DHCP 服务器默认网关的 IP 地址。
   • 子网掩码：指定用于划分子网的子网掩码。
   • 首选 DNS 服务器：为 DHCP 服务器指定 DNS 服务器。
   • 次选 DNS 服务器：可选。为 DHCP 服务器指定次选 DNS 服务器。
   • 分配的 IP 地址：指定 DHCP 服务器可分配给 DHCP 客户端的 IP 地址范围。
   • NTP 服务器：输入 NTP 服务器的 IP 地址。
     注： 此处默认值为 PBX 的 IP 地址，可将客户端设备的网络时间与 PBX 进行同步。
3. 点击 保存。

   状态 栏显示 DHCP正在运行。



步骤二、在 PBX 上添加思科 IP 话机

1. 在 PBX 管理网页，进入 自动配置 > 话机。
2. 点击 添加 > 添加。

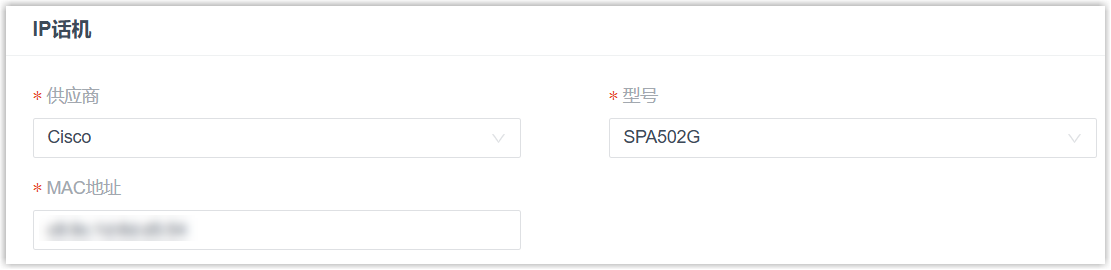

3. 在 IP话机 栏，配置话机信息。



   • 供应商：选择 Cisco。
   • 型号：选择话机型号。在本例中，选择 SPA502G。
   • MAC地址：填写 IP 话机的 MAC 地址。

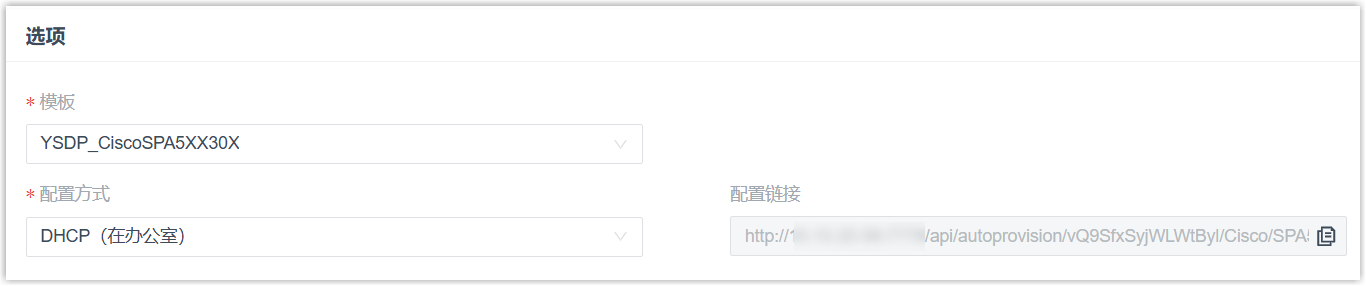

4. 在 选项 栏，完成以下设置。



   • 模板：从下拉列表中选择要应用的模板。
     注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
   • 配置方式：选择 DHCP (在办公室)。

     PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

5. 在 分配分机 栏，为 IP 话机分配一个分机。



   注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。

   • 如需将分机从话机或网关上解绑，请参见 释放绑定在话机 / 网关上的分机。
   • 如需在不解绑的情况下将此分机分配给 IP 话机，你需要 配置分机的 IP 话机同时注册数，因为默认情况下 PBX 仅允许一个分机注册一个 SIP 终端。
6. 点击 保存。

执行结果

注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。

• 重启后，IP 话机从 PBX 内置的 DHCP 服务器获取 IP 地址，且自动从 PBX 下载配置并应用。

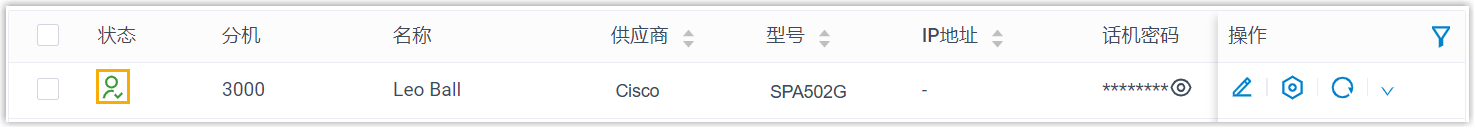

• 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。



自动配置与 PBX 在不同网段 (同一局域网) 或不同网络的思科 IP 话机

前提条件

• 确保 IP 话机所在网段中有且只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
• 如果话机已使用过，你需要先重置话机。
• 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
• 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
• 根据 思科 IP 话机 和 Yeastar PBX 的网络环境，确保已完成以下前提设置。

  网络环境		设置
  IP 话机与 PBX 部署在同一局域网的不同网段		确保两个网段之间网络互通。 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。
  IP 话机与 PBX 部署在不同网络	通过 Yeastar FQDN 远程配置 IP 话机	为分机分配远程 SIP 访问权限 (路径：系统 > 网络 > 星纵数字 FQDN > 功能 > SIP访问)。
  	通过公网 IP 地址 / 域名远程配置话机	配置 PBX 网络，允许 通过公网 IP、通过域名或 通过星纵数字域名 远程访问 PBX。 为要分配给 IP 话机的分机完成以下设置： 启用分机的 NAT 设置 (路径： 分机和中继 > 分机 > > 高级 > VoIP设置 > NAT)。 启用分机的远程注册功能 (路径：分机和中继 > 分机 > > 安全 > SIP安全 > 允许远程注册)。

操作步骤

• 步骤一、在 PBX 上添加思科 IP 话机
• 步骤二、在路由器上配置 DHCP option 66

步骤一、在 PBX 上添加思科 IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

1. 登录 PBX 管理网页，进入 自动配置 > 话机。
2. 点击 添加 > 添加。
3. 在 IP话机 栏，配置话机信息。



   • 供应商：选择 Cisco。
   • 型号：选择话机型号。在本例中，选择 SPA502G。
   • MAC地址：填写 IP 话机的 MAC 地址。
4. 在 选项 栏，完成以下设置。



   • 模板：从下拉列表中选择要应用的模板。
     注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义自动配置模板。
   • 配置方式：根据需要选择配置方式。

     配置方式	说明
     DHCP (在办公室)	适用于配置位于同一局域网中不同网段的 IP 话机。
     配置链接 (远程)	适用于配置位于远程网络中的 IP 话机，其中 IP 话机通过公网 IP 地址或远程主机域名访问 PBX 并获取配置文件。
     配置链接 - FQDN (远程)	适用于配置位于远程网络中的 IP 话机，其中 IP 话机通过 Yeastar FQDN 访问 PBX 并获取配置文件。

     PBX 自动生成一个配置链接，显示在 配置链接 字段中。此链接指向话机配置文件所存储的位置。

     注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
5. 在 分配分机 栏，为 IP 话机分配一个分机。



   注： 如果要分配的分机不在列表中，说明该分机已绑定其他话机或网关。

   • 如需将分机从话机或网关上解绑，请参见 释放绑定在话机 / 网关上的分机。
   • 如需在不解绑的情况下将此分机分配给 IP 话机，你需要 配置分机的 IP 话机同时注册数，因为默认情况下 PBX 仅允许一个分机注册一个 SIP 终端。
6. 点击 保存。

   IP 话机已添加到 PBX，并显示在自动配置话机列表中。

步骤二、在路由器上配置 DHCP option 66

在 IP 话机所在网段的 DHCP 服务器上，使用从 Yeastar P 系列软件版 获取的配置链接，配置 DHCP option 66。

在本例中，配置如下：

执行结果

• IP 话机重启后将从 DHCP 服务器获取 IP 地址和配置链接，其可通过此配置链接自动从 PBX 下载配置并应用。
• 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。
