P520 硬件概览

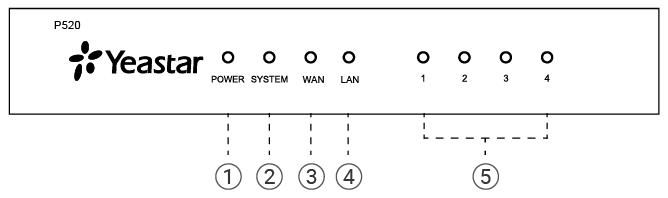

前面板

序号 指示灯 说明
① 电源指示灯 电源状态。
② 系统指示灯 系统状态。
  • 闪烁：系统运行正常。
  • 常亮/不亮：系统出现故障。
③ WAN 指示灯 WAN 口连接状态。
④ LAN 指示灯 LAN 口连接状态。
⑤ 1-4 LED （RJ11 接口状态灯） RJ11 接口状态。
  • FXS：
    • 绿灯常亮：模拟话机或传真机空闲可用。
    • 绿灯慢闪：模拟话机或传真机正在使用中。
  • GSM/3G/4G LTE：
    • 红灯常亮：GSM/3G/4G LTE 中继空闲可用。
    • 红灯慢闪：未插入 SIM 卡。
    • 红灯快闪：GSM/3G/4G LTE 中继正在使用中。
  • BRI：
    • 黄灯常亮：BRI 中继已连接或正在使用中。
    • 黄灯慢闪：未连接 BRI 中继。
  • FXO：
    • 红灯常亮：FXO 中继空闲可用。
    • 红灯慢闪：未连接 FXO 中继。
    • 红灯快闪：FXO 中继正在使用中。

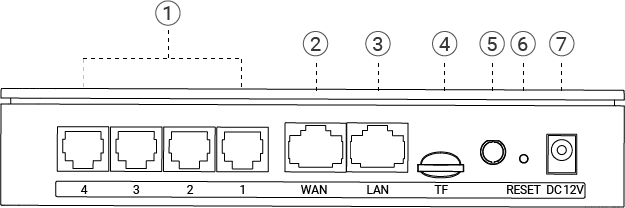

背面板

序号 按钮或接口 说明
① 1-4 接口 (RJ11 接口)
  • FXS 口（绿灯）：连接模拟话机或传真机。
  • BRI 口（黄灯）：连接到 BRI 提供商设备。
  • FXO 口（红灯）：连接 FXO 线路或传统 PBX 的 FXS 口。
② WAN 口 连接广域网。
③ LAN 口 连接局域网。
④ TF 卡槽 插入 TF 卡。
⑤ 天线接口 连接天线。
⑥ 重置按钮 长按10秒，可恢复出厂设置。
⑦ 电源接口：DC 12V 连接电源。
