通过 Yeastar P 系列云 PBX 配置潮流 (Grandstream) FXS 网关

本文以 Grandstream HT802 (固件版本：1.0.63.3) 为例，介绍如何通过 Yeastar P 系列云 PBX 自动配置潮流 FXS 网关。

使用要求

潮流 FXS 网关 和 Yeastar PBX 的固件需符合以下版本要求。
型号 话机固件版本要求 PBX 固件版本要求
GXW4216 1.0.23.4 或更高版本 84.6.0.24 或更高版本
GXW4224 1.0.23.4 或更高版本 84.6.0.24 或更高版本
GXW4232 1.0.23.4 或更高版本 84.6.0.24 或更高版本
GXW4248 1.0.23.4 或更高版本 84.6.0.24 或更高版本
HT801 1.0.63.3 或更高版本 84.6.0.24 或更高版本
HT802 1.0.63.3 或更高版本 84.6.0.24 或更高版本
HT812 1.0.5.10 或更高版本 84.6.0.24 或更高版本
HT814 1.0.63.3 或更高版本r 84.6.0.24 或更高版本
HT818 1.0.63.3 或更高版本 84.6.0.24 或更高版本

前提条件

  • 确保网关所在网段中只有一台 DHCP 服务器在运行，否则网关无法获取 IP 地址。
  • 确保已下载对应设备型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 如果网关已使用过，你需要先重置网关，然后为其分配一个 IP 地址。
  • 收集网关的设备信息，包括供应商，型号和 MAC 地址。

操作步骤

步骤一、在 PBX 上添加潮流网关

将网关添加到 PBX 上，PBX 会基于网关的 MAC 地址生成其专属的配置文件。

  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。

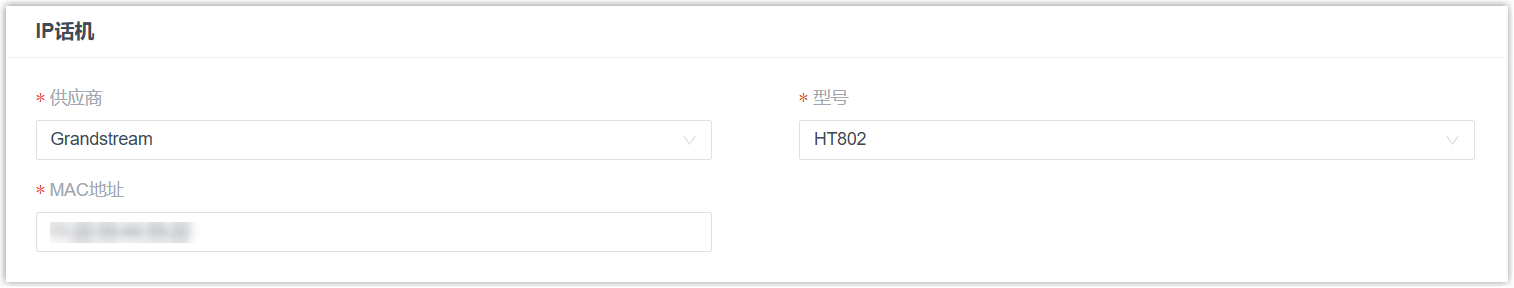

  3. 在 IP 话机 栏，填写以下信息。

    • 供应商：选择 Grandstream。
    • 型号：选择设备型号。在本例中，选择 HT802。
    • MAC地址：填写网关的 MAC 地址。
  4. 在 选项 栏，进行以下配置。

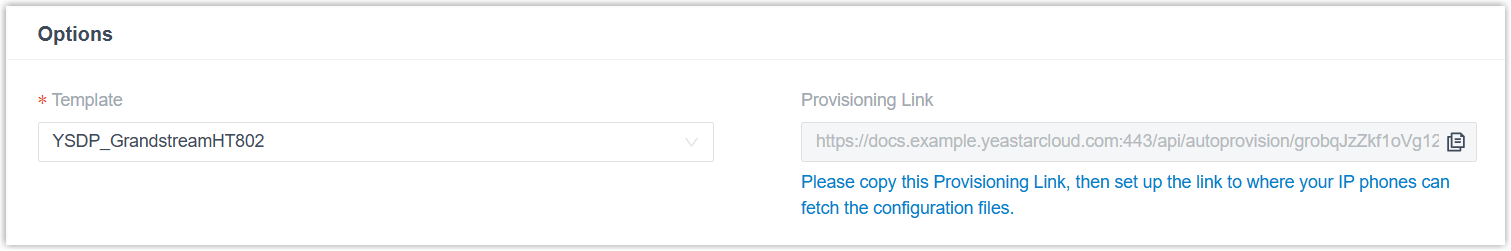

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该设备型号的默认模板，或者选择自定义的配置模板。更多信息，参见 创建自定义自动配置模板。

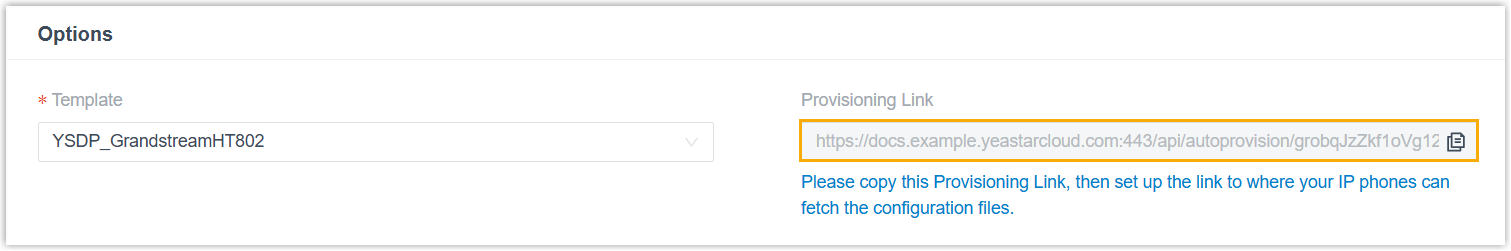

    • 配置链接：PBX 自动生成一个配置链接，此链接提供了网关的配置文件所存储的位置。
  5. 在 分配分机 栏，为手柄分配分机。
    注： 分配的分机将与网关的 FXS 端口绑定，而连接至对应端口的模拟终端将使用这些分机号码进行通话。

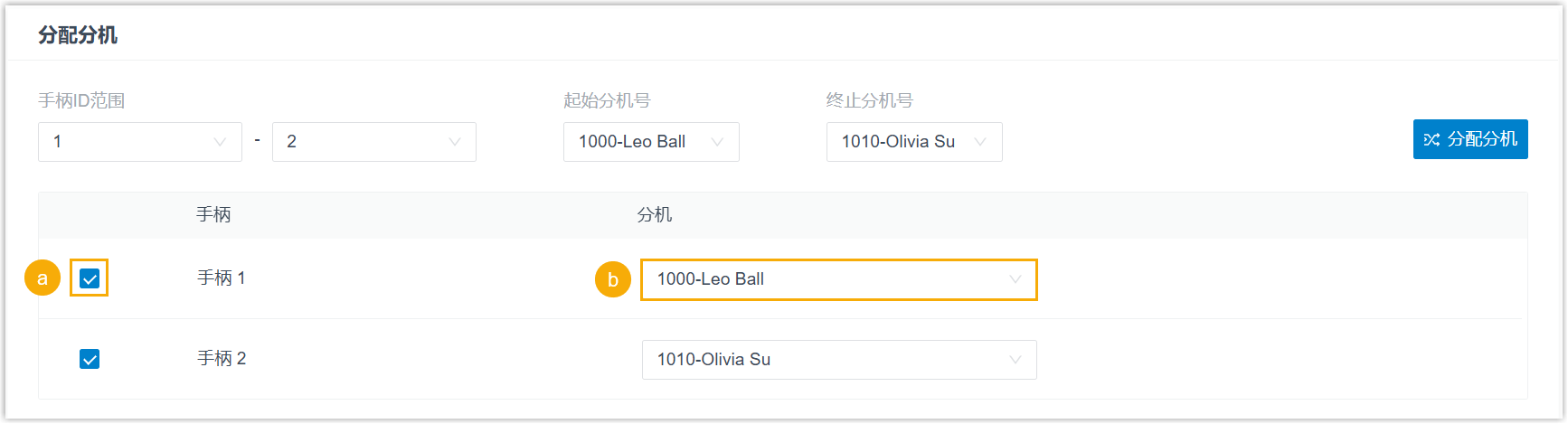

    • 要逐个分配分机，勾选对应手柄，然后在 分机 下拉列表中选择要绑定的分机。

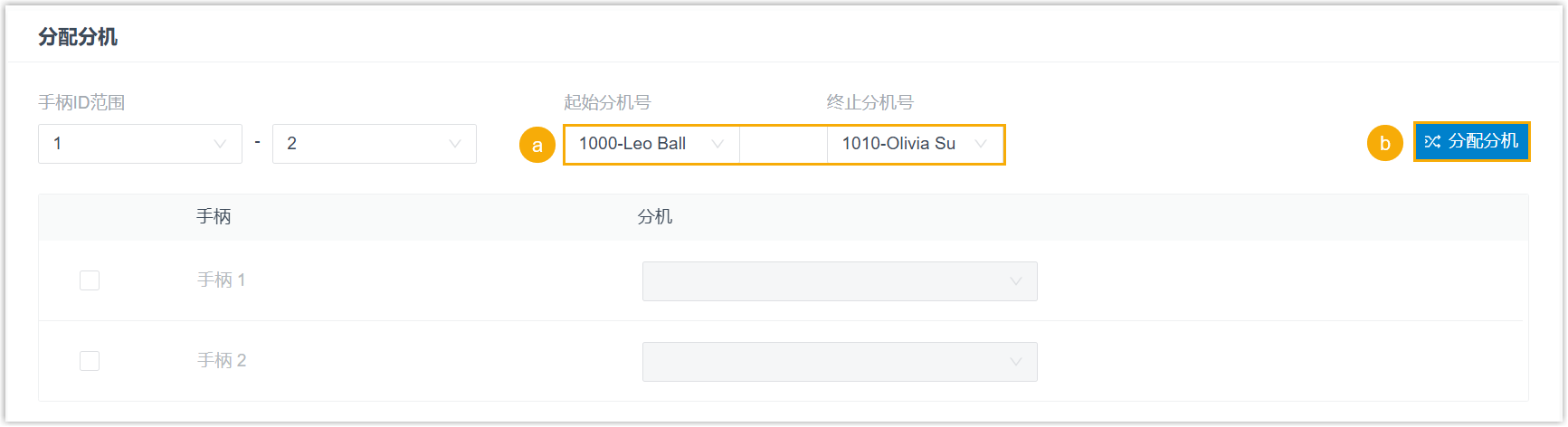

    • 要批量分配分机，在 起始分机号 和 终止分机号 下拉列表中设置分机范围，然后点击 分配分机。

      系统将自动勾选手柄，并按顺序分配可用的分机号。

    提示： 如果要分配的分机不在列表中，说明该分机已绑定其他话机。

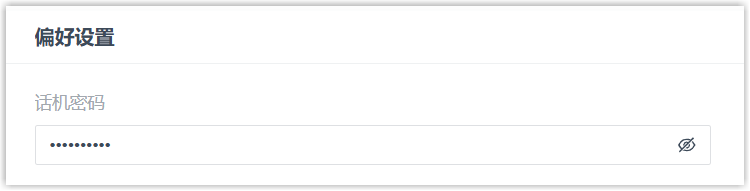

  6. 可选： 在 偏好设置 栏，根据需要在 话机密码 字段中更改网关的管理员密码。
    注： 该网关的默认管理员密码为 admin。

  7. 点击 保存。

步骤二、在 DHCP 服务器上配置 DHCP option 66

在网关所在网络的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

  1. 在 PBX 管理网页，进入网关详情页，复制配置链接。

  2. 在 DHCP 服务器，使用配置链接配置 option 66。

    在本例中，配置如下。

执行结果

  • 手动重启网关后，网关将从 DHCP 服务器获取 IP 地址和配置链接，通过此配置链接自动从 PBX 下载配置并应用。

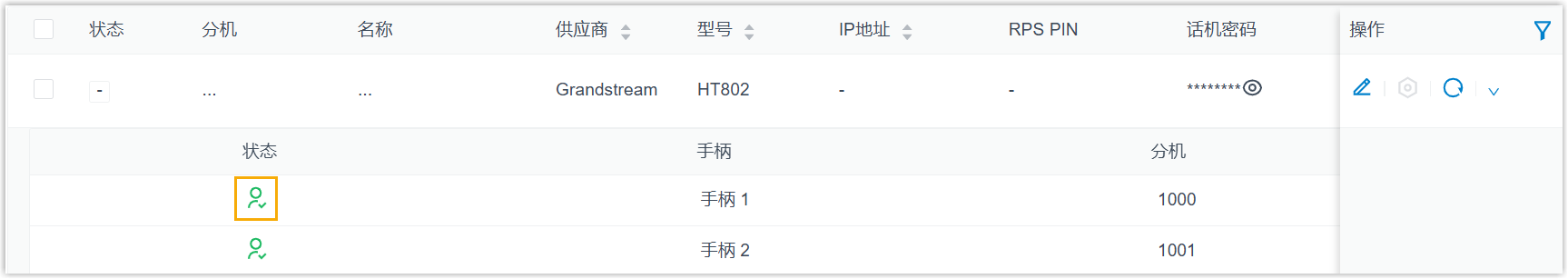

  • 分机成功注册到网关上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。
