通过 Yeastar P 系列云 PBX 配置 Unify IP 话机

本文以 OpenScape CP210 为例，介绍如何通过 Yeastar P 系列云 PBX 配置 Unify IP 话机。

使用要求

Unify IP 话机 和 Yeastar PBX 的固件须符合以下版本要求。

型号 话机固件版本要求 PBX 固件版本要求
OpenScape CP200 V2 R4.13.0 或更高版本 84.19.0.23 或更高版本
OpenScape CP210 V2 R0.4.0 SIP 220614 或更高版本 84.19.0.23 或更高版本
OpenScape CP400 V2 R4.13.0 或更高版本 84.19.0.23 或更高版本
OpenScape CP410 V2 R4.13.0 或更高版本 84.19.0.23 或更高版本

前提条件

  • 在 IP 话机所在网段中设置一台 DHCP 服务器，为 IP 话机分配 IP 地址。
    注： 需确保网段中只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 如果话机已使用过，你需要先重置话机。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 将要分配给 IP 话机的分机的认证名称修改为与分机号一致 (路径：分机和中继 > 分机 > > 用户 > 分机信息)。
    重要： 由于话机本身限制，分机的认证名称和分机号码必须一致，否则会导致分机注册失败。

操作步骤

步骤一、在 PBX 上添加 Unify IP 话机

将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。

  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。

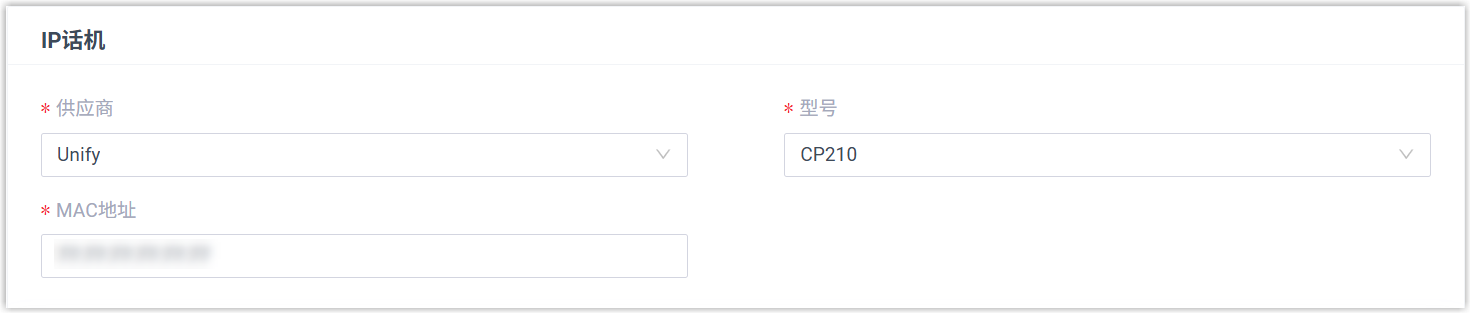

  3. 在 IP话机 栏，填写话机信息。

    • 供应商：选择 Unify。
    • 型号：选择话机型号。在本例中，选择 CP210。
    • MAC地址：填写 IP 话机的 MAC 地址。

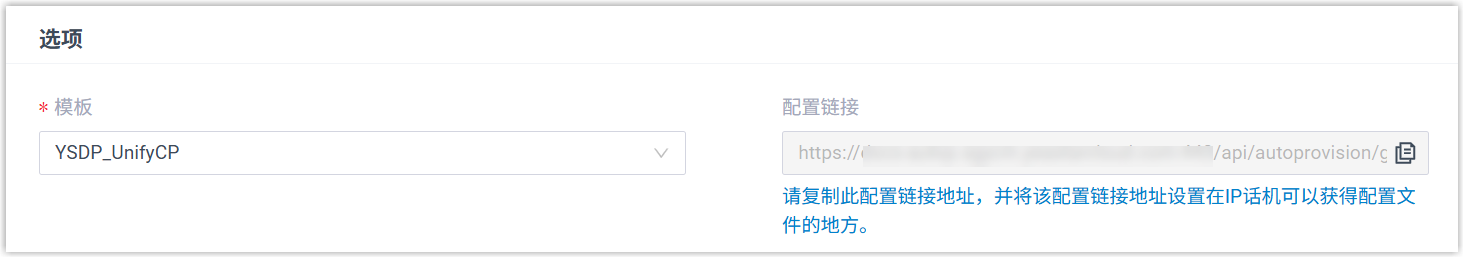

  4. 在 选项 栏，完成以下设置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义配置模板。
    • 配置链接：PBX 自动生成一个配置链接，显示在此字段中。此链接指向话机配置文件所存储的位置。
      注： 记录下配置链接，后续在 DHCP 服务器上配置时需要使用此链接。
  5. 在 分配分机 栏，为话机分配分机，然后指定要在话机上使用的分机的联系人群组和功能键。
    提示： 如果要分配的分机不在 分机 列的下拉列表中，则表示注册到该分机的设备数量已达上限。你可以使用以下任一方法继续操作。
    • 要分配单个分机，从 SIP1 旁的下拉列表中选择一个分机。

      联系人群组线路 和 功能键线路 均被默认设置为 SIP1，表示话机将使用分配给 SIP 线路 1 的分机联系人群组和功能键。

    • 要分配多个分机，完成以下设置。

      1. 在 SIP1 旁的下拉列表中，为 SIP 线路 1 选择一个分机。
      2. 点击 添加，然后在添加的条目中选择 SIP 线路和分机。
        要分配更多分机，重复该步骤。
        注： 选择的 SIP 线路必须为话机支持的线路，否则对于不支持的 SIP 线路的配置将不会生效。你可以在话机网页或设备屏幕上查看话机支持的 SIP 线路。
      3. 在 联系人群组线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的联系人群组将被应用到话机。
        注： 注册成功后，无论话机当前哪条 SIP 线路处于激活状态，联系人均可用。
      4. 功能键线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的功能键将被应用到话机。
        注： 注册成功后，仅当指定的 SIP 线路在话机上处于激活状态时，功能键才会生效。
  6. 点击 保存。

    IP 话机已添加到 PBX，并显示在自动配置话机列表中。

步骤二、在 DHCP 服务器上配置 DHCP option 66

在本例中，IP 话机网络中设置了一台 DHCP 服务器，可用于向话机下发 PBX 上获取的配置链接。
注： 这种方法适用于批量部署。如果只是单台设备，你可以直接在话机网页中手动填入配置链接。

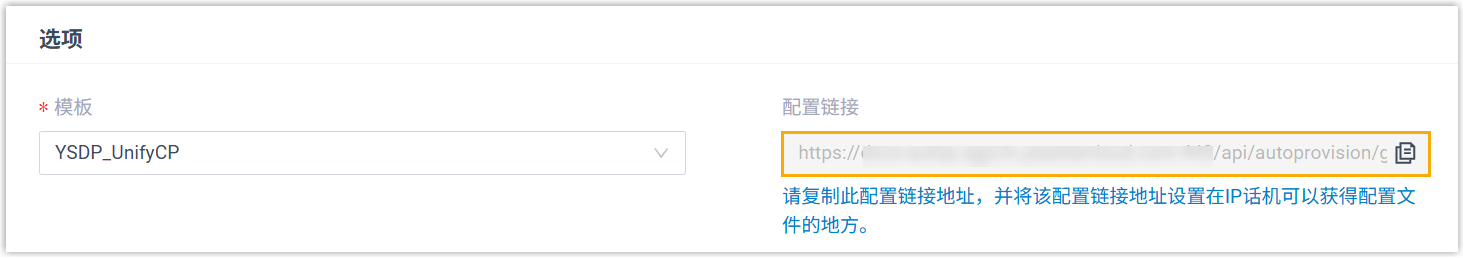

  1. 在 PBX 管理网页，进入话机详情页，复制配置链接。

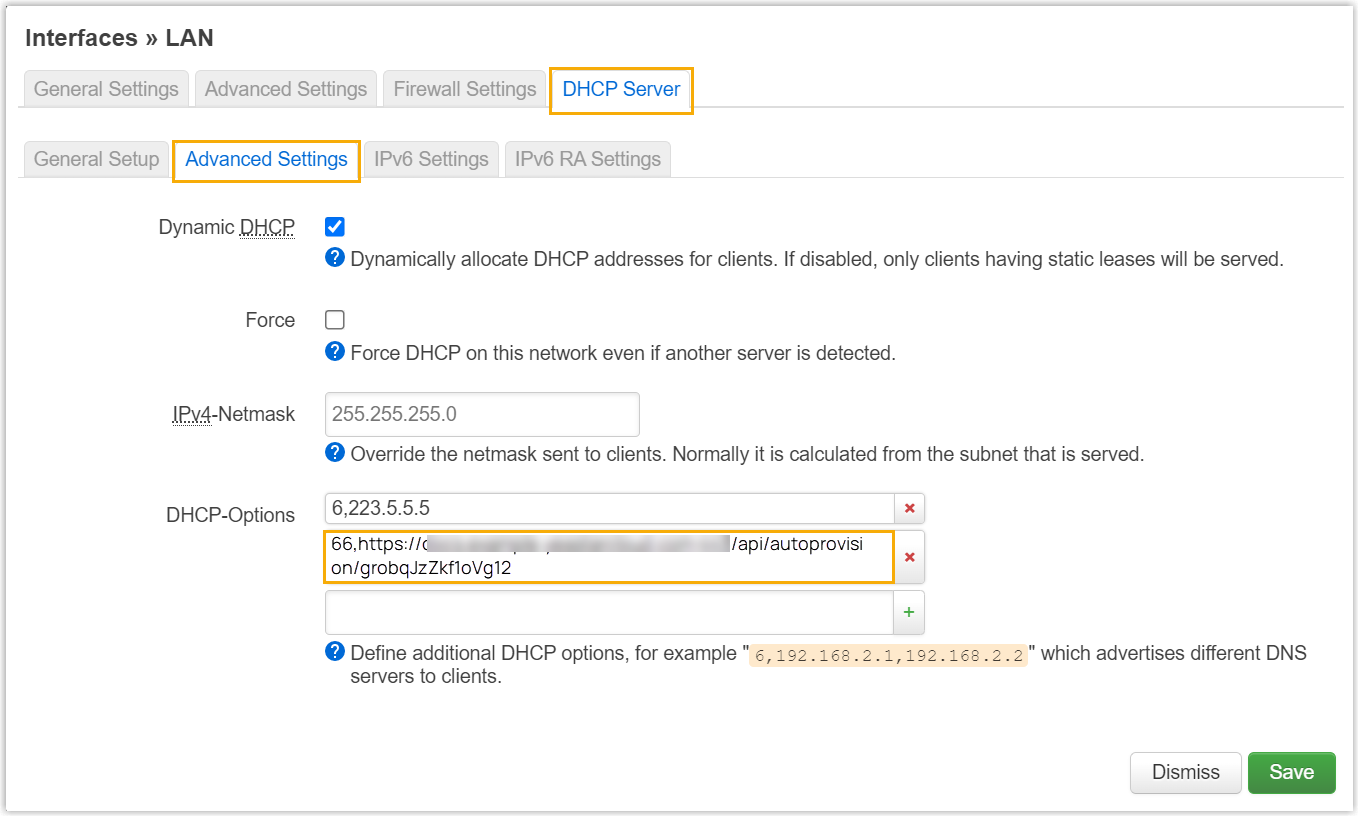

  2. 在 DHCP 服务器，使用配置链接配置 option 66。

    在本例中，配置如下。

执行结果

  • 重启 IP 话机后，话机会自动从 DHCP 服务器获取 IP 地址，且可通过配置链接自动从 PBX 上下载配置文件并应用。

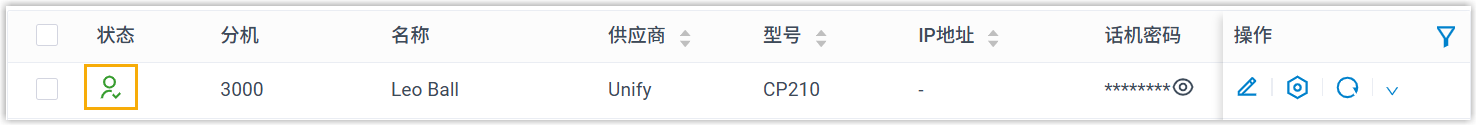

  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

    注： 如果状态显示 ，表示你为话机分配了多个分机，但仅部分分机成功注册到话机。你可以将鼠标悬停在 上查看各个分机的注册状态。

  • 如果多个分机已成功注册到话机，话机上不同的实体线路键会关联对应的 SIP 线路。

    你可以按下线路键以激活目标 SIP 线路，对应的 LED 指示灯亮起，所有通话都将通过该 SIP 线路处理。
