通过 Yeastar P 系列云 PBX 配置思科 (Cisco) IP 话机

本文以思科 (Cisco) SPA502G (固件版本：7.6.2c) 为例，说明如何通过 Yeastar P 系列云 PBX 配置思科 IP 话机。

使用要求

思科 IP 话机 和 Yeastar PBX 的固件须符合以下版本要求。

型号 话机固件版本要求 PBX 固件版本要求
SPA501G 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA502G 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA504G 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA508G 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA509G 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA512G 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA514G 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA301 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA303 7.4.7 或更高版本 84.23.0.123 或更高版本
SPA525G2 7.4.7 或更高版本 84.23.0.123 或更高版本

应用场景

根据不同的配置需求，配置方式和操作可能会有所不同，如下表所示。

场景 说明
配置单台思科 IP 话机 在此场景中，你可以手动将 Yeastar PBX 提供的配置链接填入话机。这样一来，话机可通过此链接从 PBX 获取配置。

更多信息，请参见 手动配置单台思科 IP 话机。
配置多台思科 IP 话机 在此场景中，你可以使用 DHCP option 66 向话机传递 Yeastar PBX 提供的配置链接。这样一来，话机可通过此链接从 PBX 获取配置。

更多信息，请参见 自动配置多台思科 IP 话机。

手动配置单台思科 IP 话机

前提条件
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 如果话机已使用过，你需要先重置话机。
  • 确保 IP 话机已获取 IP 地址并正常连通网络。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
操作步骤
步骤一、在 PBX 上添加思科 IP 话机
将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。
  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。

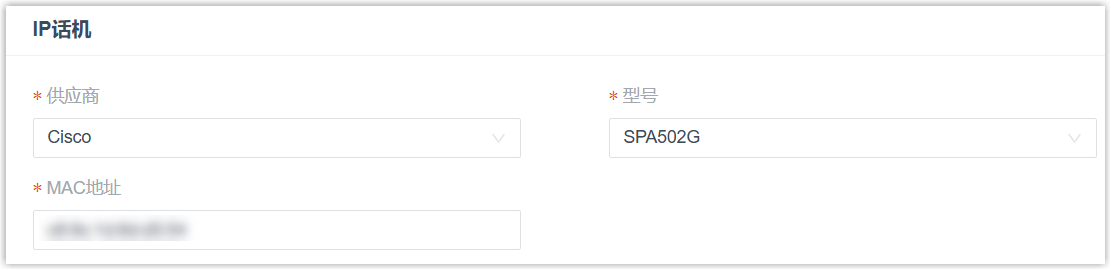

  3. 在 IP话机 栏，填写话机信息。

    • 供应商：选择 Cisco。
    • 型号：选择话机型号。在本例中，选择 SPA502G。
    • MAC地址：填写 IP 话机的 MAC 地址。

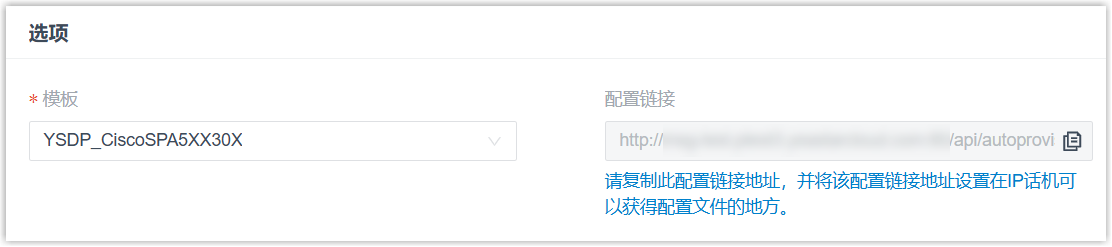

  4. 在 选项 栏，进行以下配置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义配置模板。
    • 配置链接：PBX 自动生成一个配置链接，此链接提供了话机的配置文件所存储的位置。
      注： 记录下配置链接，后续在话机上配置时需要使用此链接。
  5. 在 分配分机 栏，为 IP 话机分配一个分机。

    提示： 如果要分配的分机不在列表中，说明该分机已绑定其他话机。
  6. 点击 保存。
步骤二、在思科 IP 话机上设置配置服务器
使用 PBX 提供的配置链接，手动在思科 IP 话机上设置配置服务器的信息。
  1. 在浏览器的地址栏中，输入话机的 IP 地址以访问思科 IP 话机网页。

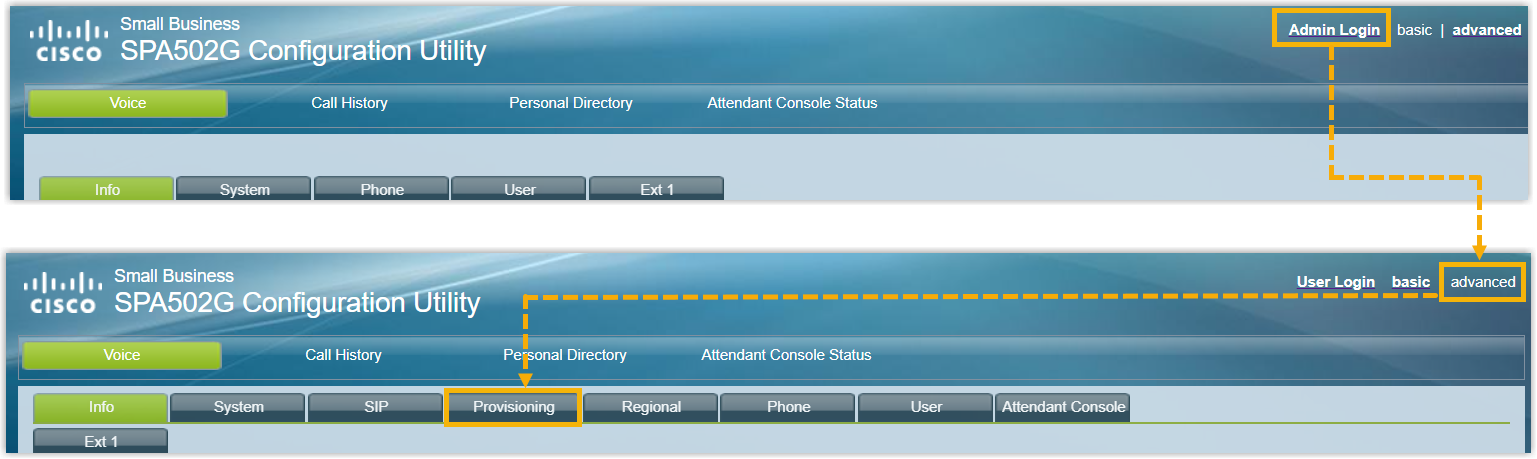

  2. 进入 Admin Login > Advanced > Provisioning。

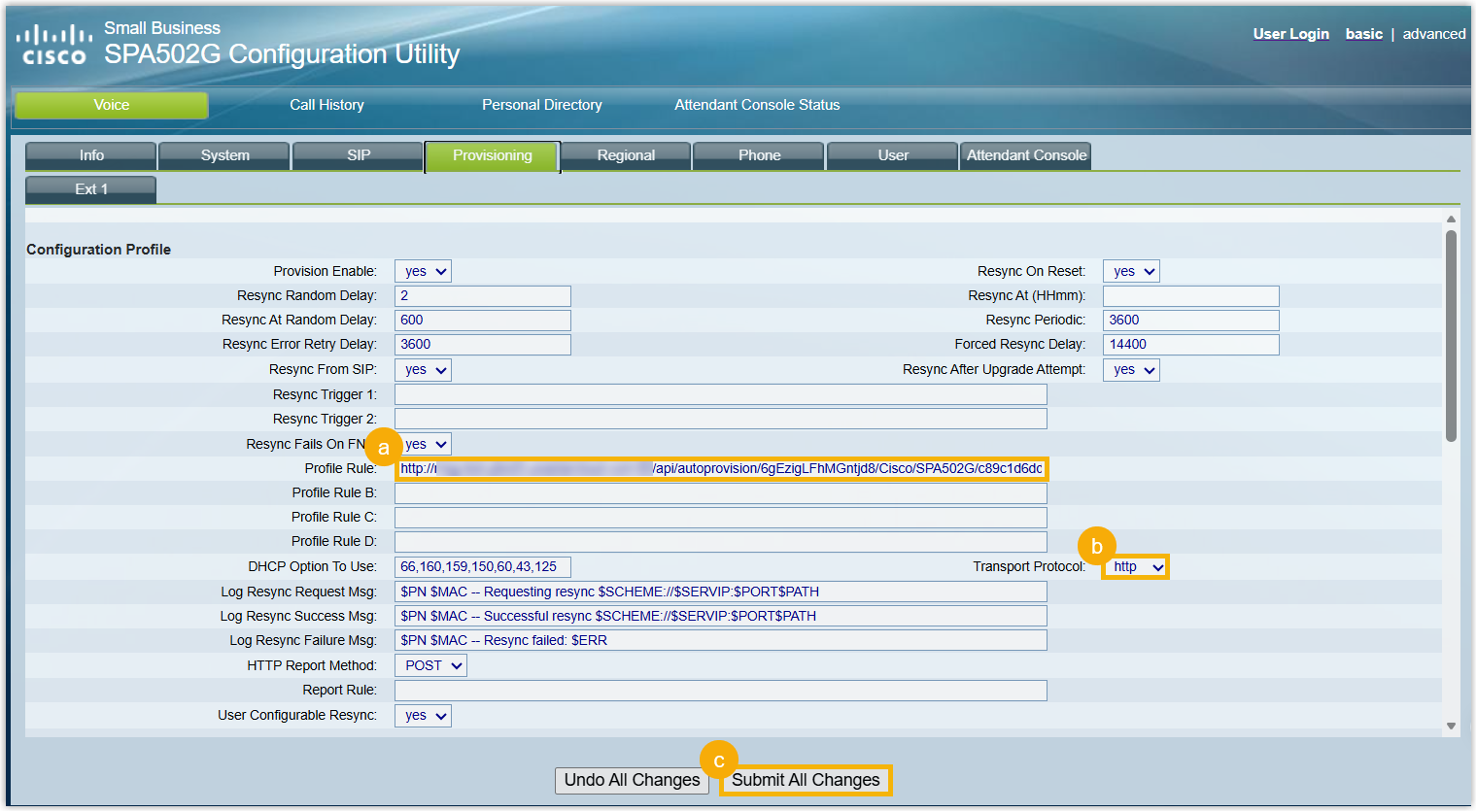

  3. 在 Provisioning 页签下，完成以下配置。

    1. 在 Profile Rule 字段中，输入从Yeastar P 系列云 PBX获取的配置链接。
    2. 在 Transport Protocol 下拉列表中，选择 http。
    3. 点击 Submit All Changes。
执行结果
注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。
  • IP 话机重启后自动从 PBX 下载配置并应用。

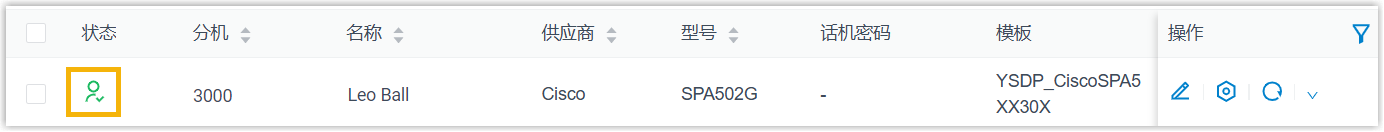

  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。

自动配置多台思科 IP 话机

前提条件
  • 确保 IP 话机所在网段中有且只有一台 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • 确保已下载对应话机型号的自动配置模板 (路径：自动配置 > 资源库 > 默认模板)。
  • 如果话机已使用过，你需要先重置话机。
  • 收集 IP 话机信息，包括供应商，型号和 MAC 地址。
操作步骤
步骤一、在 PBX 上添加思科 IP 话机
将 IP 话机添加到 PBX 上，PBX 会基于话机的 MAC 地址生成其专属的配置文件。
  1. 登录 PBX 管理网页，进入 自动配置 > 话机。
  2. 点击 添加 > 添加。
  3. 在 IP话机 栏，填写话机信息。

    • 供应商：选择 Cisco。
    • 型号：选择话机型号。在本例中，选择 SPA502G。
    • MAC地址：填写 IP 话机的 MAC 地址。
  4. 在 选项 栏，进行以下配置。

    • 模板：从下拉列表中选择要应用的模板。
      注： 你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见 创建自定义配置模板。
    • 配置链接：PBX 自动生成一个配置链接，此链接提供了话机的配置文件所存储的位置。
      注： 记录下配置链接，后续在话机上配置时需要使用此链接。
  5. 在 分配分机 栏，为 IP 话机分配一个分机。

    提示： 如果要分配的分机不在列表中，说明该分机已绑定其他话机。
  6. 点击 保存。
步骤二、在 DHCP 服务器上配置 DHCP option 66
在 IP 话机所在网络的 DHCP 服务器上，使用 PBX 上生成的配置链接，配置 DHCP option 66。

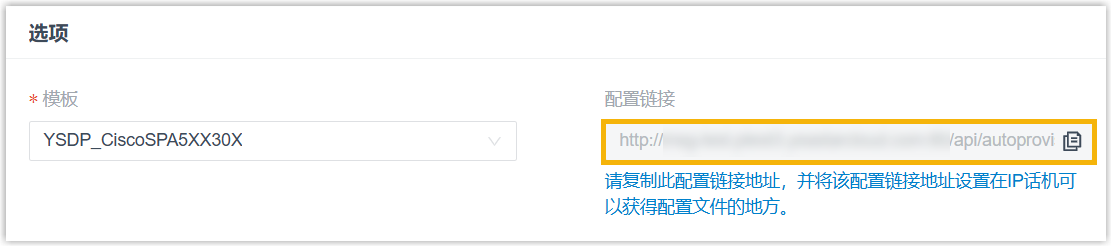

  1. 在 PBX 管理网页，进入话机详情页，复制配置链接。

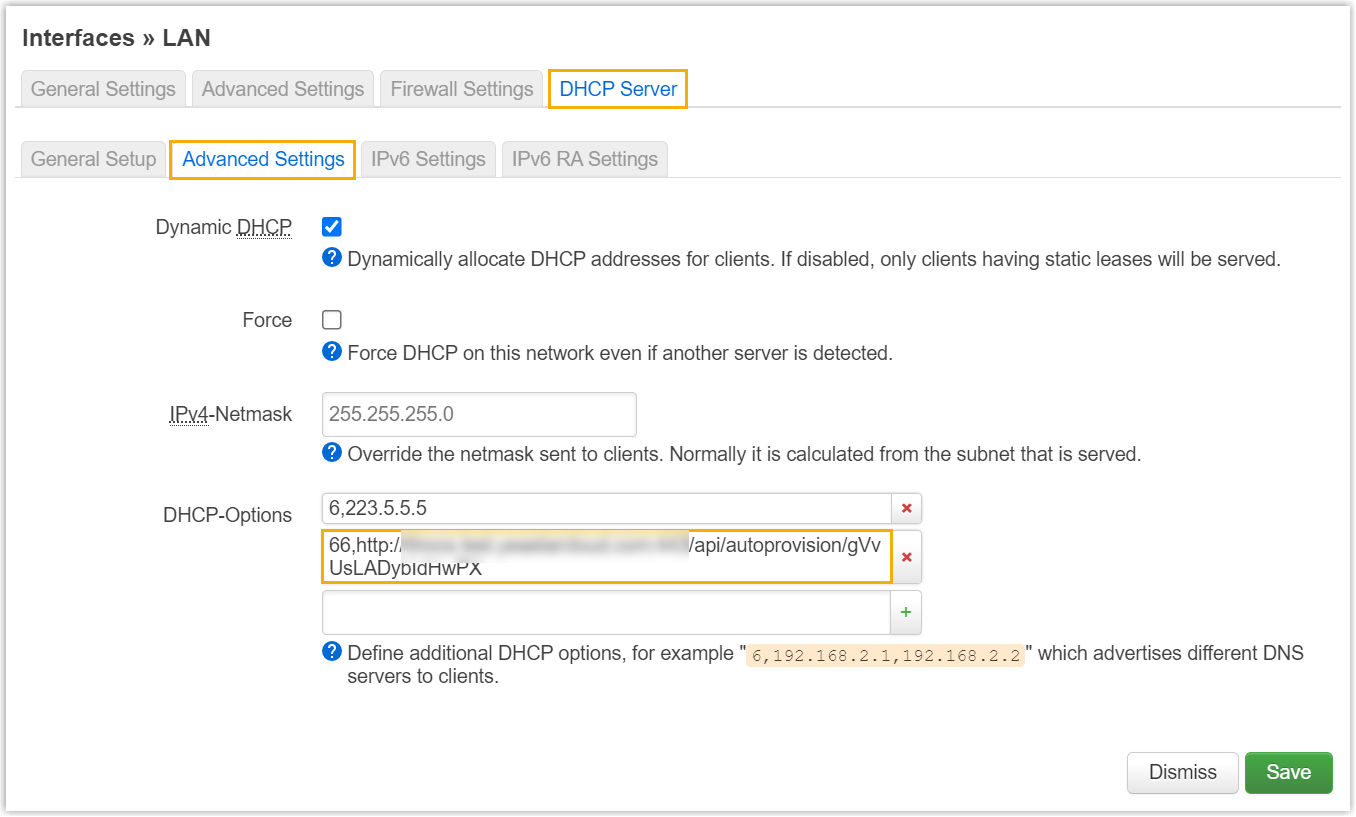

  2. 在 DHCP 服务器上，使用配置链接配置 option 66。

    在本例中，配置如下：

执行结果
注： 部分 IP 话机会自动重启。如果没有自动重启，你需要手动重启 IP 话机以使配置生效。
  • IP 话机重启后从 DHCP 服务器获取 IP 地址以及配置链接，其可通过此链接自动从 PBX 下载配置并应用。
  • 分机成功注册到 IP 话机上。你可以在 PBX 管理网页上查看注册状态 (路径：自动配置 > 话机)。
