自动配置远程话机 (DHCP 方式)

本文以 Yealink SIP-T53W (固件版本：96.86.0.81) 为例介绍如何通过 Yeastar 本地代理网关 (Onsite Proxy) 和 DHCP 方式自动配置远程 IP 话机。

注： 本文介绍如何自动配置 IP 话机并分配一个用户的分机。如果需要自动配置共享话机，请参见 设置共享话机。

使用要求

Yeastar P 系列 IPPBX 固件为 83.22.0.138 或更高版本。

场景

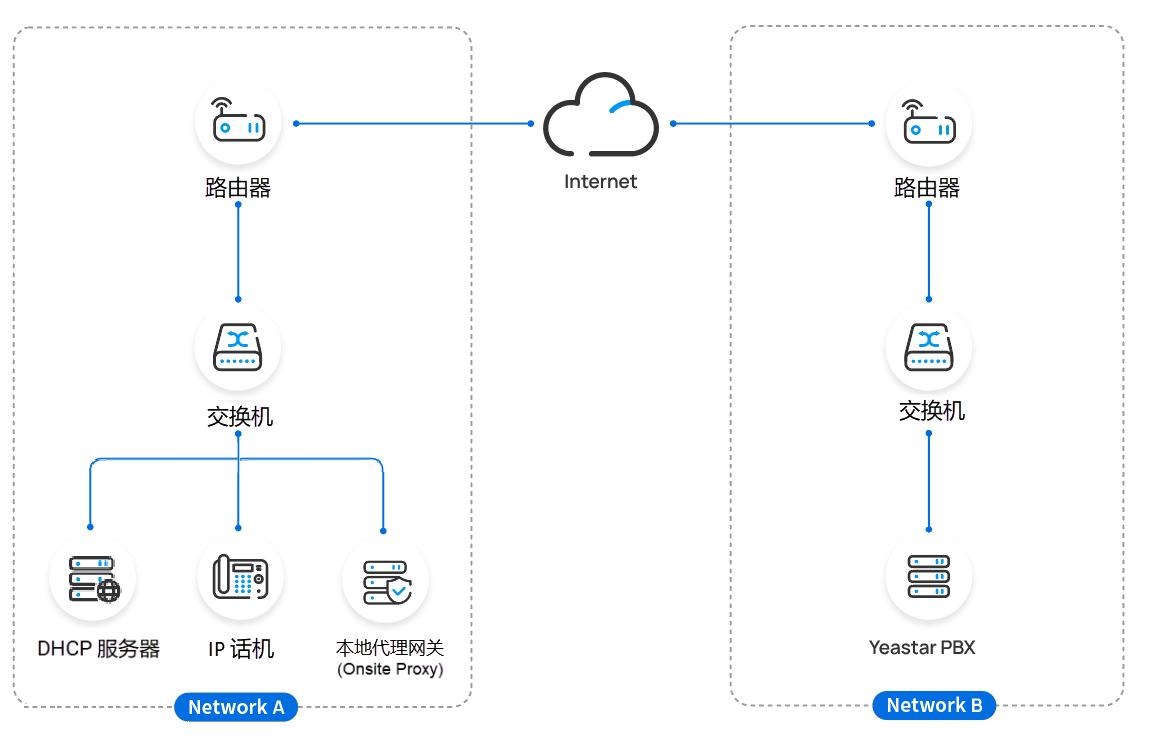

IP 话机部署在与 Yeastar P 系列 IPPBX 不同的网络中，且 IP 话机所在的子网已部署本地代理网关和一台 DHCP 服务器。

前提条件

  • 你已在远程 IP 话机所在的同一子网中部署本地代理网关，并将本地代理网关连接至 PBX。更多信息，请参见 本地代理网关概述。
  • 确保同一网络下只有一个 DHCP 服务器在运行，否则 IP 话机无法获取 IP 地址。
  • IP 话机必须支持 DHCP 配置。更多信息，请参见 支持自动配置的设备.
  • 你已获取 IP 话机信息，包括供应商，型号和 MAC 地址。
  • 确保已下载对应话机型号的自动配置模板。

操作步骤

步骤一、在 PBX 上生成话机的配置文件

步骤二、设置 DHCP option 66

步骤一、在 PBX 上生成话机的配置文件

  1. 如果话机已使用过，请先重置话机。
  2. 登录 PBX 管理网页，进入 自动配置 > 话机。
  3. 点击 添加，在 PBX 上添加话机。
  4. 在 IP 话机 栏，配置下列话机信息。
    • 供应商：选择话机供应商。
    • 型号：选择话机型号。
    • MAC 地址：输入话机 MAC 地址。
  5. 在 选项 栏，完成以下配置。
    • 模板：在下拉列表中选择要应用的模板。
      注： 模板提供了除分机分配之外的其他话机配置。你可以选择该话机型号的默认模板，或者选择自定义的话机配置模板。更多信息，参见创建自定义自动配置模板。
    • 配置方式：选择 DHCP (通过本地代理网关)。

      PBX 自动生成一个配置链接并显示在网页上。

    • 本地代理网关：选择部署在与话机同一子网的本地代理网关。
  6. 在 分配分机 栏，为话机分配分机，然后指定要在话机上使用的分机的联系人群组和功能键。
    注：
    • 此功能仅适用于未被设置为共享电话的非 DECT IP 电话。
    • 如果要分配的分机不在 分机 列的下拉列表中，则表示注册到该分机的设备数量已达上限。你可以使用以下任一方式继续操作。
    • 要分配单个分机，从 SIP1 旁的下拉列表中选择一个分机。

      联系人群组线路 和 功能键线路 均被默认设置为 SIP1，表示话机将使用分配给 SIP 线路 1 的分机联系人群组和功能键。

    • 要分配多个分机，完成以下设置。

      1. 在 SIP1 旁的下拉列表中，为 SIP 线路 1 选择一个分机。
      2. 点击 添加，然后在添加的条目中选择 SIP 线路和分机。
        要分配更多分机，重复该步骤。
        注： 选择的 SIP 线路必须为话机支持的线路，否则对于不支持的 SIP 线路的配置将不会生效。你可以在话机网页或设备屏幕上查看话机支持的 SIP 线路。
      3. 在 联系人群组线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的联系人群组将被应用到话机。
        注： 注册成功后，无论话机当前哪条 SIP 线路处于激活状态，联系人均可用。
      4. 在 功能键线路 下拉列表中，选择一条 SIP 线路。分配给该 SIP 线路的分机的功能键将被应用到话机。
        注： 注册成功后，仅当指定的 SIP 线路在话机上处于激活状态时，功能键才会生效。关于配置话机功能键的更多信息，请参见 自动配置话机功能键。
  7. 点击 保存。

步骤二、设置 DHCP option 66

多数防火墙或路由器中内置的 DHCP 服务器不支持添加或改动 DHCP 范围选项。Tftpd32 软件支持这种功能，因此可作为一个选项，用来实现 DHCP 配置话机。以下将基于 Tftpd32 软件进行配置介绍。

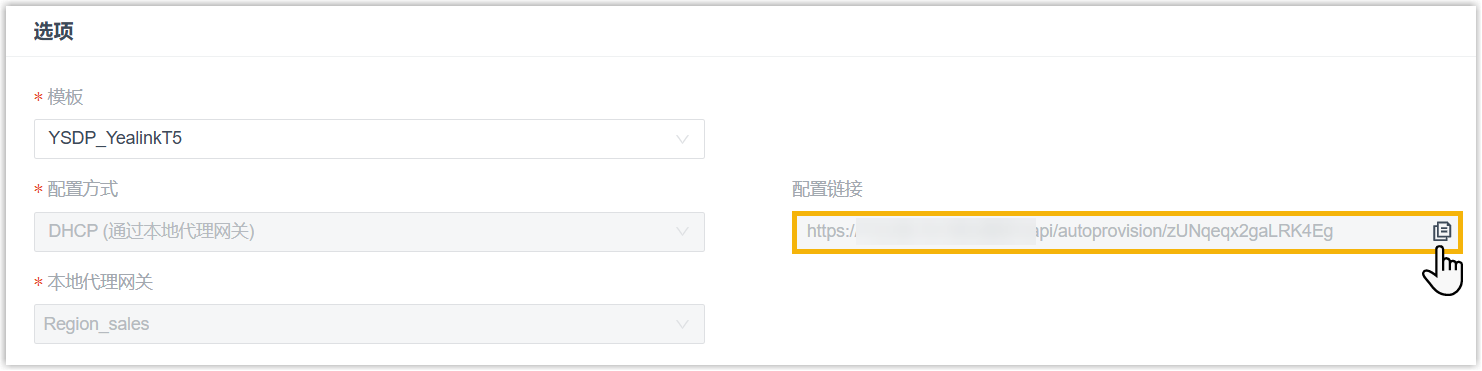

  1. 在 Yeastar PBX 上，获取配置链接。
    1. 登录 PBX 管理网页，进入 自动配置 > 话机，点击话机旁的 。
    2. 在 选项 栏中，复制配置链接。

  2. 在 DHCP 服务器上，使用配置链接设置 Option 66。
    1. 运行 Tftpd32 软件，点击窗口底部的 Settings。

    2. 在弹出的窗口中，点击 GLOBAL 页签，勾选 DHCP Server。

    3. 点击 DHCP 页签，配置 DHCP 服务器参数。

      • IP pool start address：要分配的 IP 地址的起始地址。
      • Size of pool：可用的 IP 地址数量。
      • Lease time：IP 地址租用时间。
      • Def. Router (Opt 3)：网关 IP 地址。在本例中，输入 192.168.66.1。
      • Mask (Opt 1)：对应可用 IP 地址段的子网掩码。
      • DNS Server (Opt 6)：DHCP 服务器的 DNS 服务器。在本例中，输入 192.168.66.1。
      • Additional Option：输入 66 添加 option 66，在选项旁边的框中粘贴 PBX 上获取的自动配置链接。
    4. 点击 OK。

      PC 开始作为一个 DHCP 服务器运行。

  3. 重启 IP 话机。

执行结果

  • IP 话机从 DHCP 服务器获取 IP 地址和配置链接，并自动通过配置链接下载配置文件，实现自动配置。

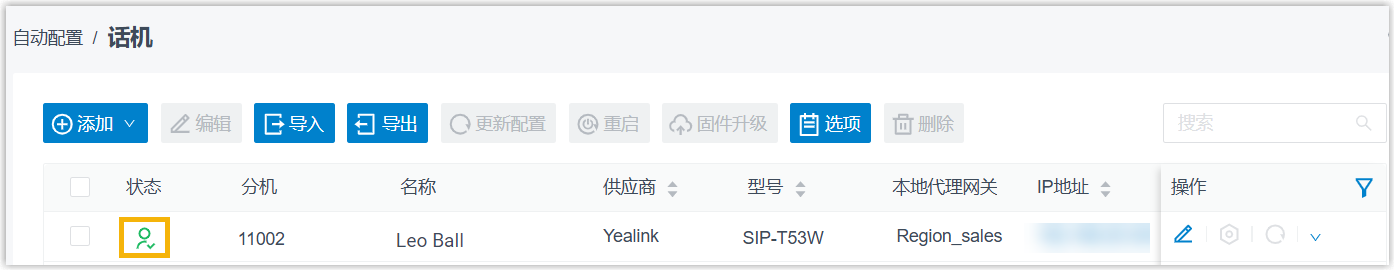

  • 分机已通过本地代理网关成功注册到 IP 话机，在 自动配置 > 话机 中可查看 IP 话机的分机注册状态。

    提示： 你也可以直接在话机网页或设备屏幕上查看分机注册状态。
    • ：所有分机已注册到话机。
    • ：仅部分分机注册到话机。
      注： 你可以将鼠标悬停在 上查看各个分机的注册状态。

    • ：没有分机注册到话机。
  • 如果多个分机已成功注册到话机，话机上不同的实体线路键会关联对应的 SIP 线路。

    你可以按下线路键以激活目标 SIP 线路，对应的 LED 指示灯亮起，所有通话都将通过该 SIP 线路处理。
