使用 Homer 查看与分析 SIP 流量

成功连接至 Yeastar 统一管理平台后，Homer 将采集由集群服务器上报的与 P 系列云 PBX 相关的所有 SIP 信令流量，并在其网页界面中展示数据以供分析。本文介绍如何在 Homer 网页中深入分析 SIP 信令流量，包括查看原始消息、SIP 信令流程图以及导出数据，通过可视化数据快速排查通信问题。

使用要求

  • Yeastar 统一管理平台的固件为 87.17.0.22 或更高版本。
  • P 系列云 PBX 的固件为 84.20.0.128 或更高版本。
  • 你已在 Yeastar 统一管理平台中 启用 Homer 监控。

操作步骤

  1. 访问 Homer 网页。
    1. 登录 Yeastar 统一管理平台，进入 系统 > Homer。

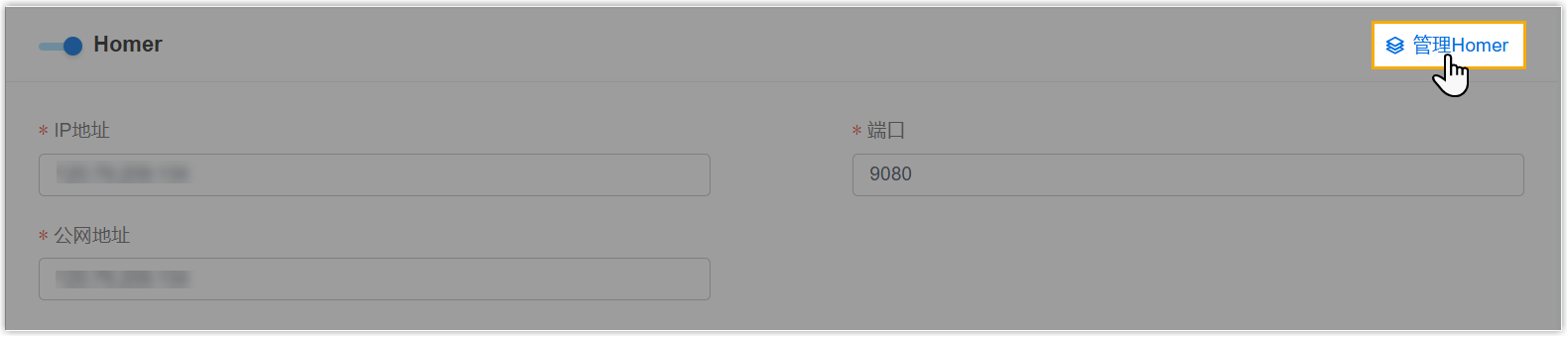

    2. 在页面的右上角，点击 管理Homer。

      你将直接免密登入 Homer 网页。已捕获的 SIP 信令流量将以基于会话呈现在列表中，其中包含每条会话的详细 SIP 消息。

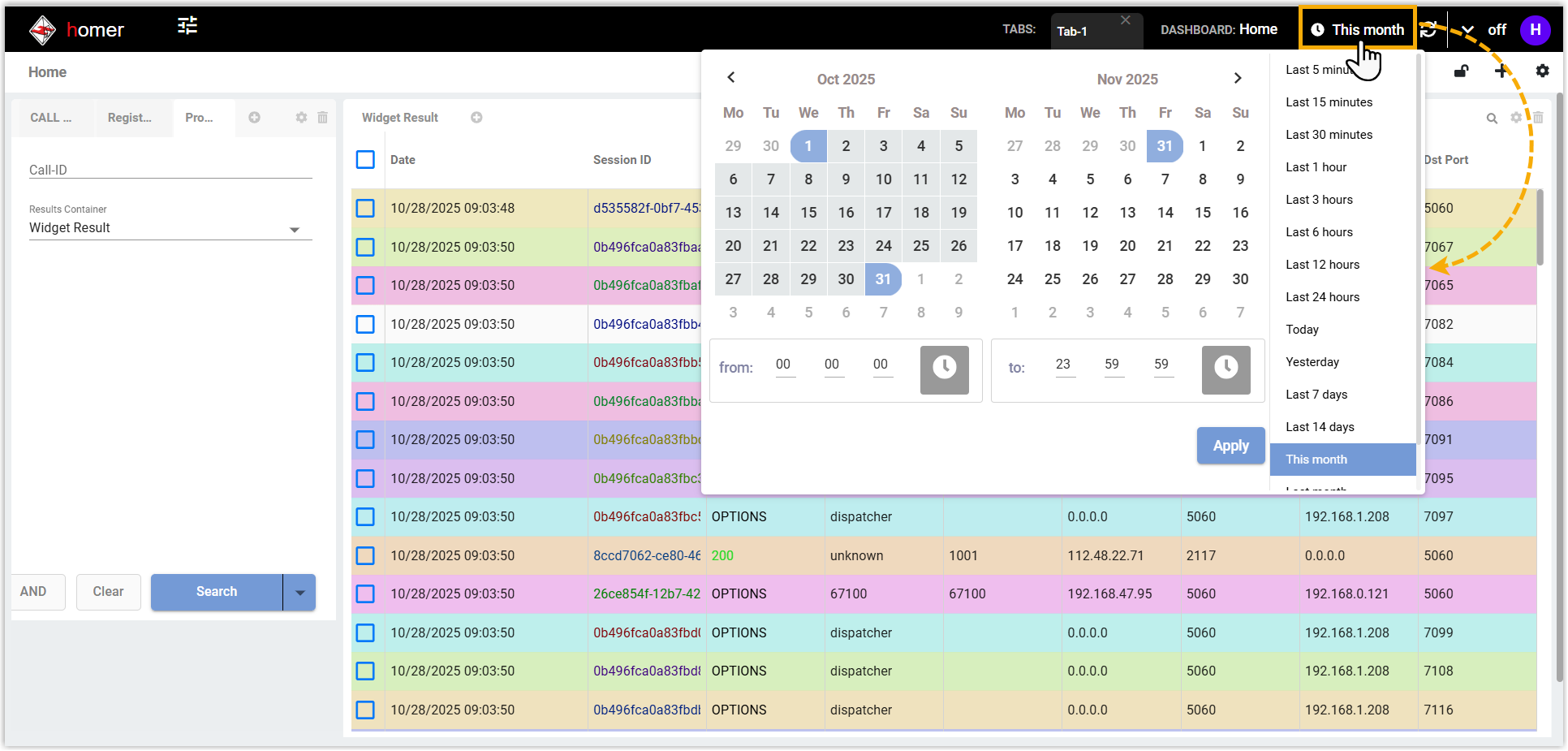

  2. 可选: 在 Homer 网页的右上角指定时间范围，以筛选记录。

  3. 根据你的排查需求，查看并分析具体 SIP 会话。
    注： 在会话详情中，各示例的 IP 地址显示如下：

    • SBC 服务器 / SBC Proxy 服务器：0.0.0.0

    • P 系列云 PBX：PBX 的私网 IP 地址

    • Linkus 客户端：127.0.0.1 (本地主机)

排查通话问题

你可以使用 Homer 检查呼叫建立过程和 RTP 流，并通过 SIP 消息追踪与服务质量指标分析通话质量。
  1. 在 Homer 仪表盘的左侧面板中，筛选目标会话。
    注： 仪表盘中单页最多显示 200 条记录，你可以使用搜索条件精准定位目标会话。

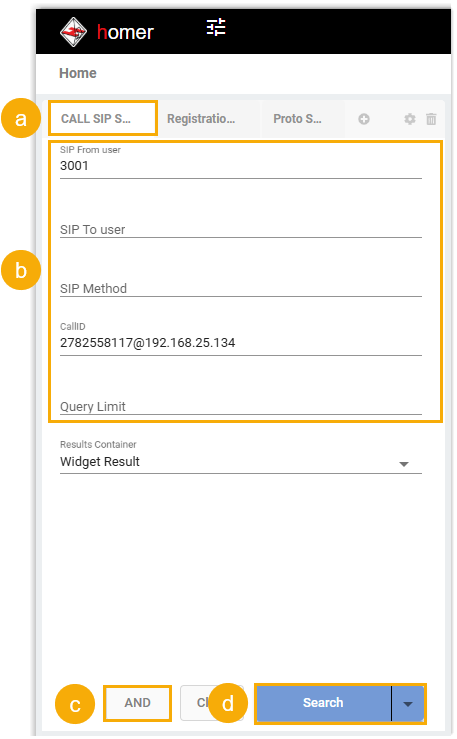

    1. 点击 Call SIP Search 页签。
    2. 可选： 设置筛选条件。
      • SIP From user：呼叫发起方 (如主叫号码)。
      • SIP To user：呼叫接收方 (如被叫号码)。
      • SIP Method：特定 SIP 请求类型 (如 INVITE、BYE、CANCEL)
      • CallID：通话的唯一标识符。
      • Query Limit：返回记录的最大数量。
    3. 可选： 切换逻辑按钮 (AND / OR) 以定义多个筛选条件之间的逻辑关系。
    4. 点击 Search 进行搜索。
  2. 在 Homer 仪表盘的右侧面板中，查看和分析搜索到的会话。

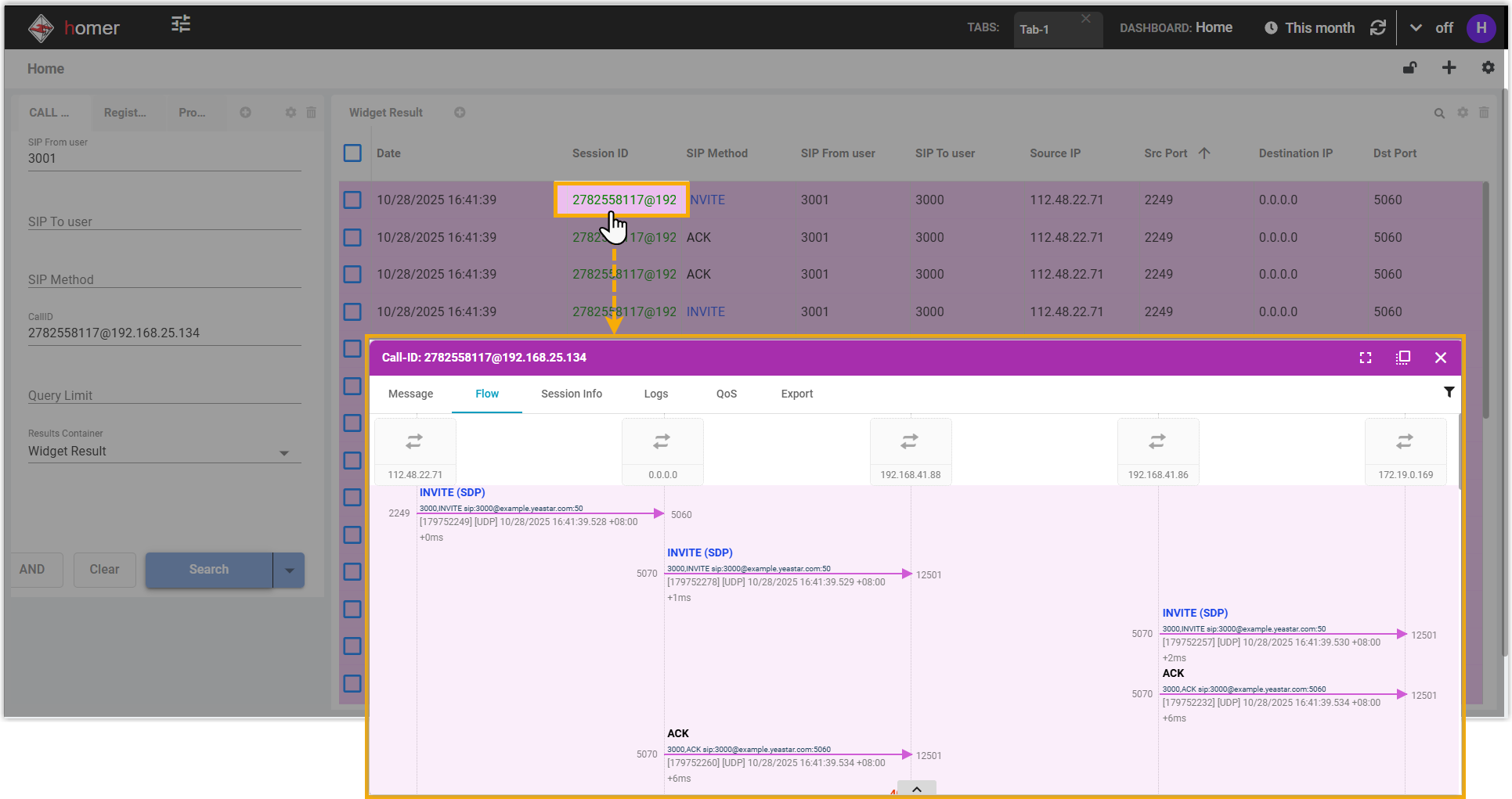

    1. 在列表中，点击会话的 Session ID，打开会话详情。

      弹出的详情窗口呈现完整会话流程的 SIP 信令流程图，便于直观分析。

    2. 检查通话流程。

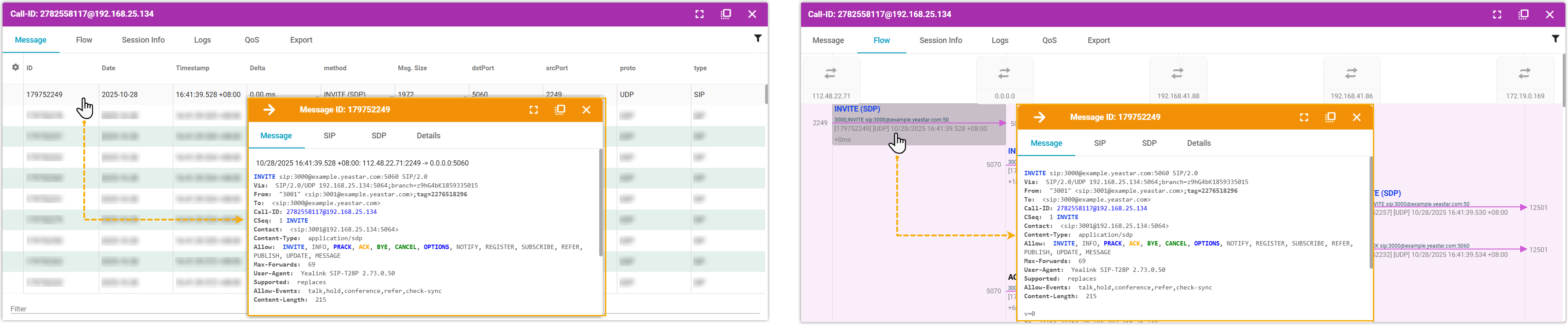

      • 要查看 SIP 消息详情，在 Message 或 Flow 页签中点击具体的消息。

        对应打开的详情面板中显示所选 SIP 消息的完整报头和正文内容。

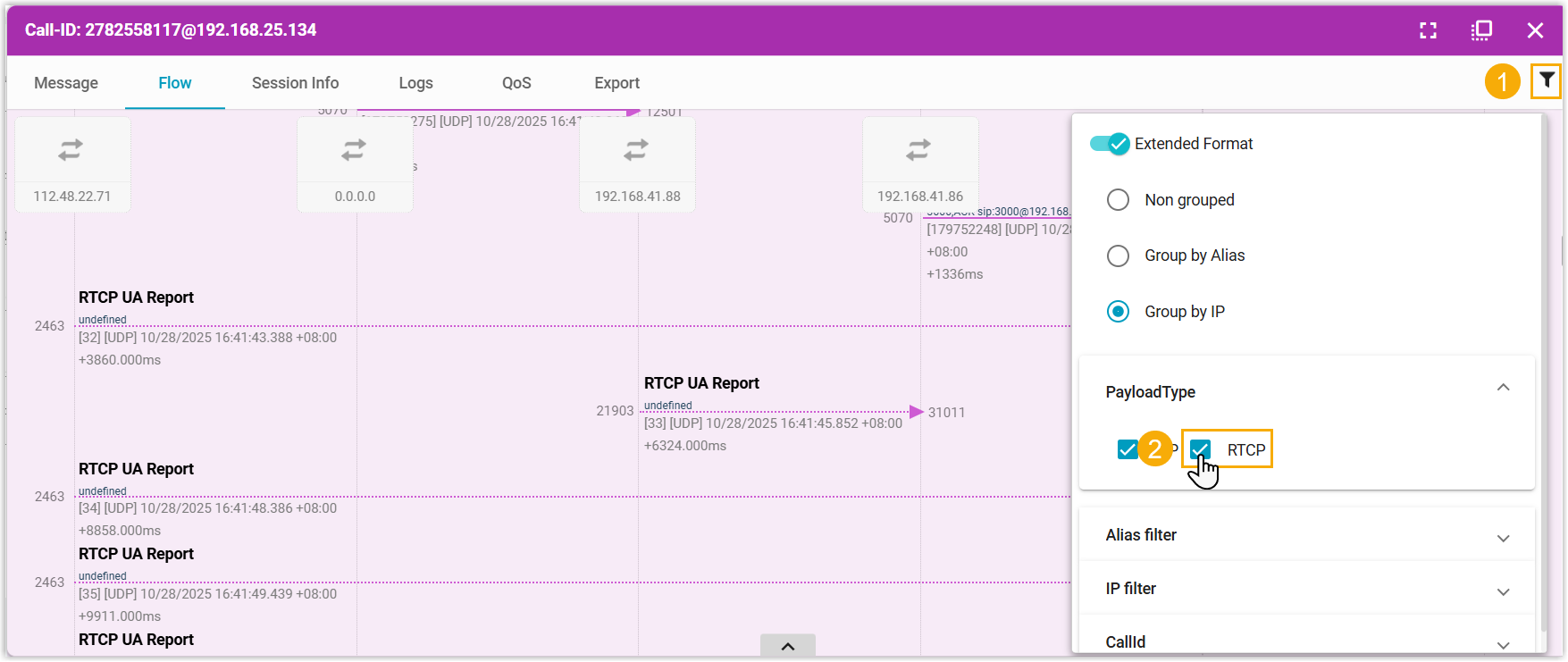

      • 要检查 RTCP 流，在 Flow 页签的右上角，点击 ，然后勾选 RTCP。

        该通话对应的 RTCP 数据包将显示在主通话流程图的下方。

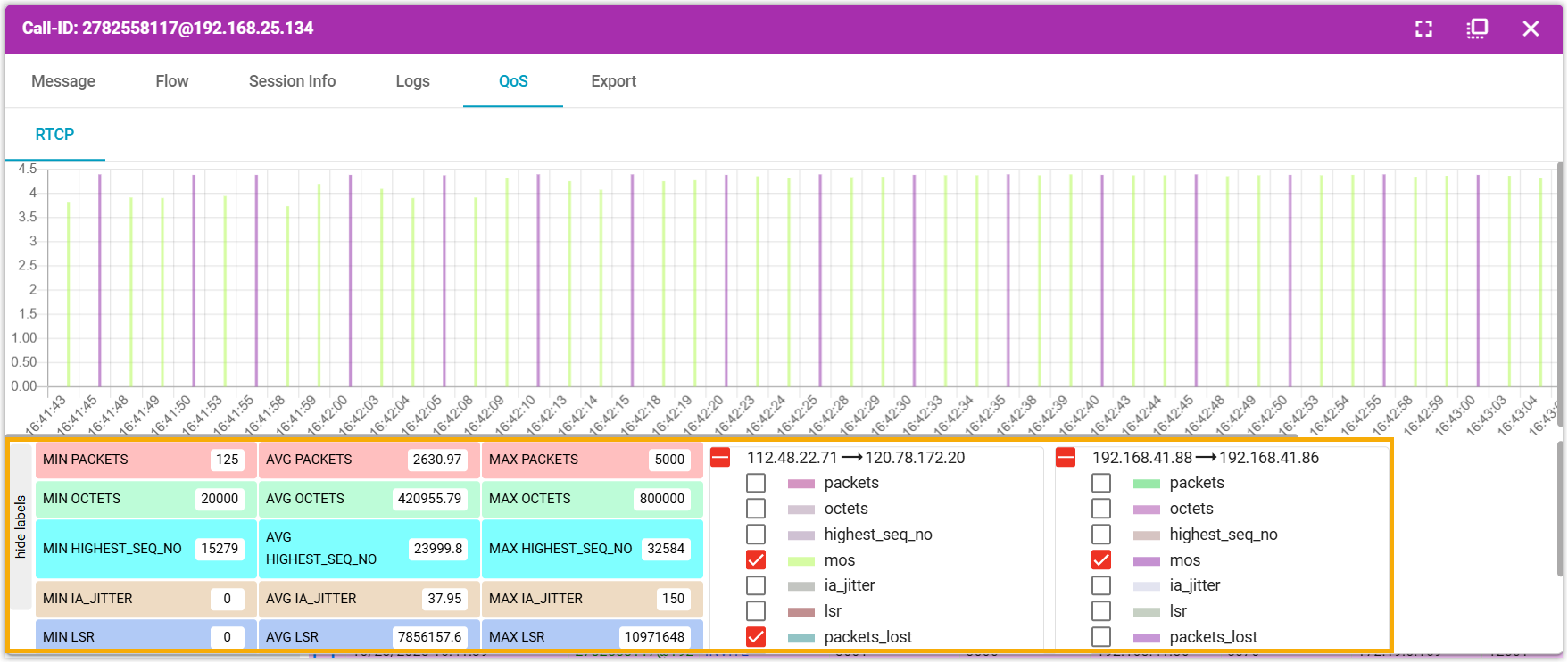

      • 要评估通话质量，点击 QoS 页签。

        页面将显示基于底层 RTP/RTCP 流生成的质量指标 (包括 MOS 评分、丢包、抖动等)，帮助你快速评估用户的通话体验。

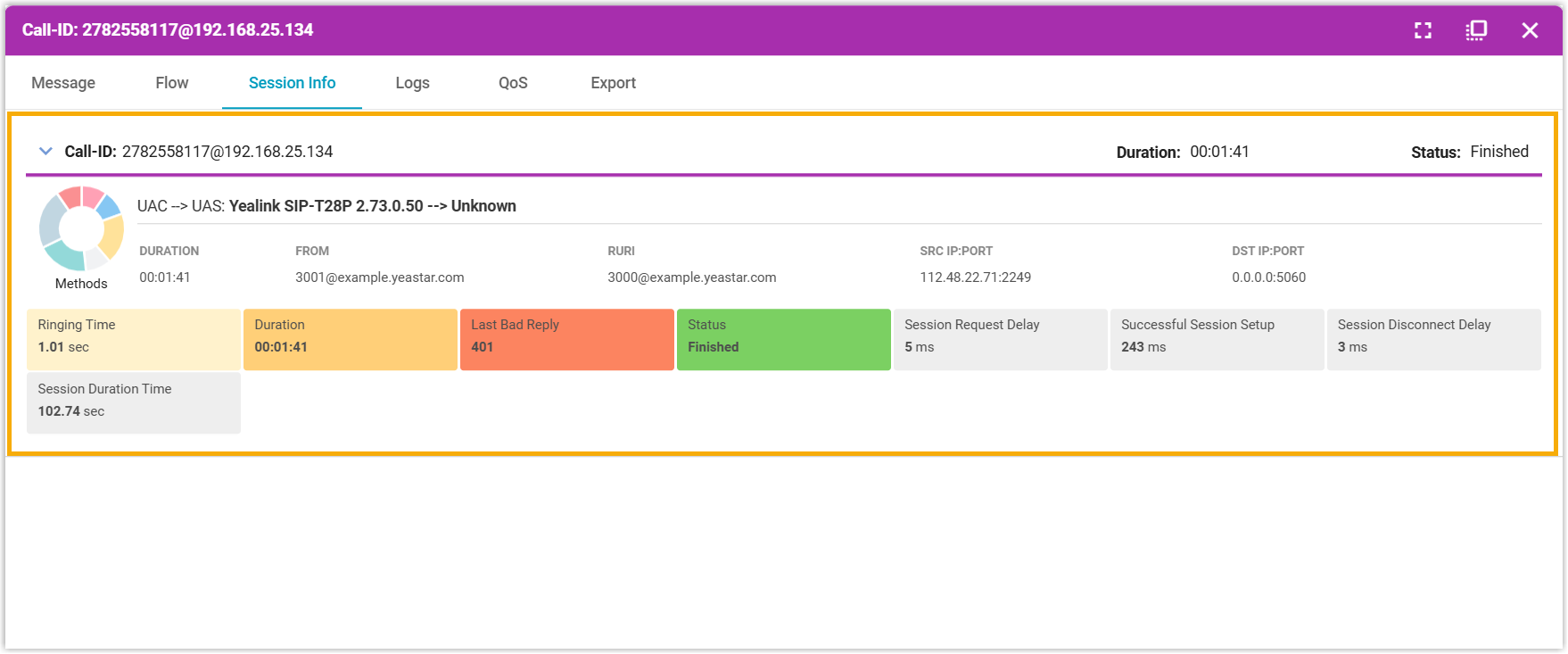

    3. 要查看会话的元数据，点击 Session Info 页签。

      页面将展示会话的信息概览，包括端点信息、时间参数和协议详情等会话参数。

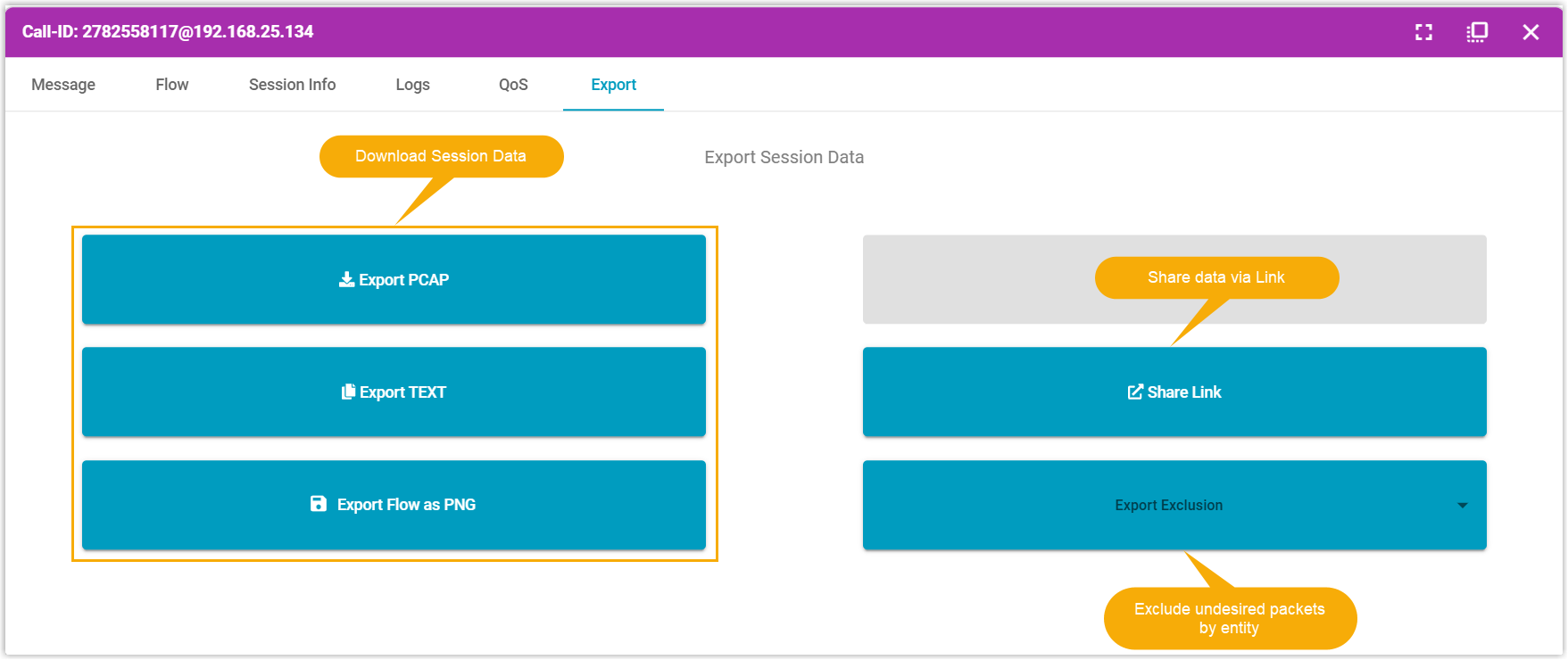

    4. 要导出会话详情进行更进一步的分析，点击 Export 页签，然后选择要导出的格式。
      提示： 可使用 Export Exclusion 过滤指定实体相关的数据。
      • Export PCAP：下载 PCAP 文件，可用于导入到外部工具中进行深入的数据包分析。

      • Export TEXT：以文本格式导出会话详情，便于进行日志分析。

      • Export Flow as PNG：将通话流程的 SIP 信令流程图导出为 PNG 图像。

      • Share Link：生成共享链接，便于其他人员协同排查。

检查注册流量

你可以使用 Homer 查看并分析 SIP 注册事务流程，以验证终端注册状态并排查鉴权问题。
  1. 在 Homer 仪表盘的左侧面板中，筛选目标会话。
    注： 仪表盘中单页最多显示 200 条记录，你可以使用搜索条件精准定位目标会话。

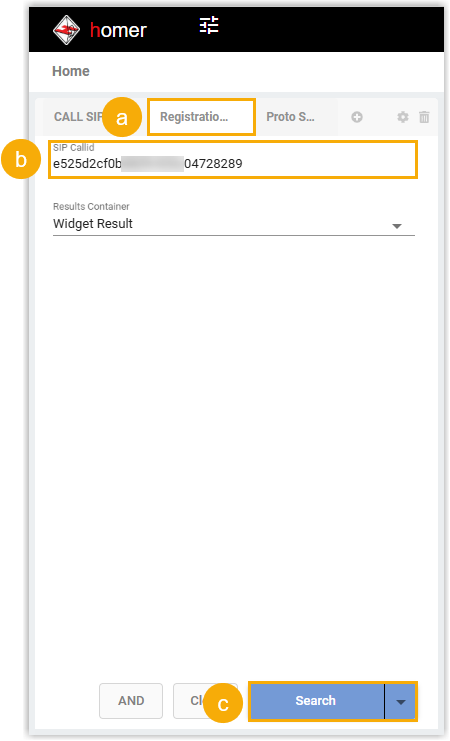

    1. 点击 Registration SIP Search 页签。
    2. 可选： 在 SIP Callid 字段，填写注册信令会话的对应 ID。
    3. 点击 Search 进行搜索。
  2. 在 Homer 仪表盘的右侧面板中，查看和分析搜索到的会话。

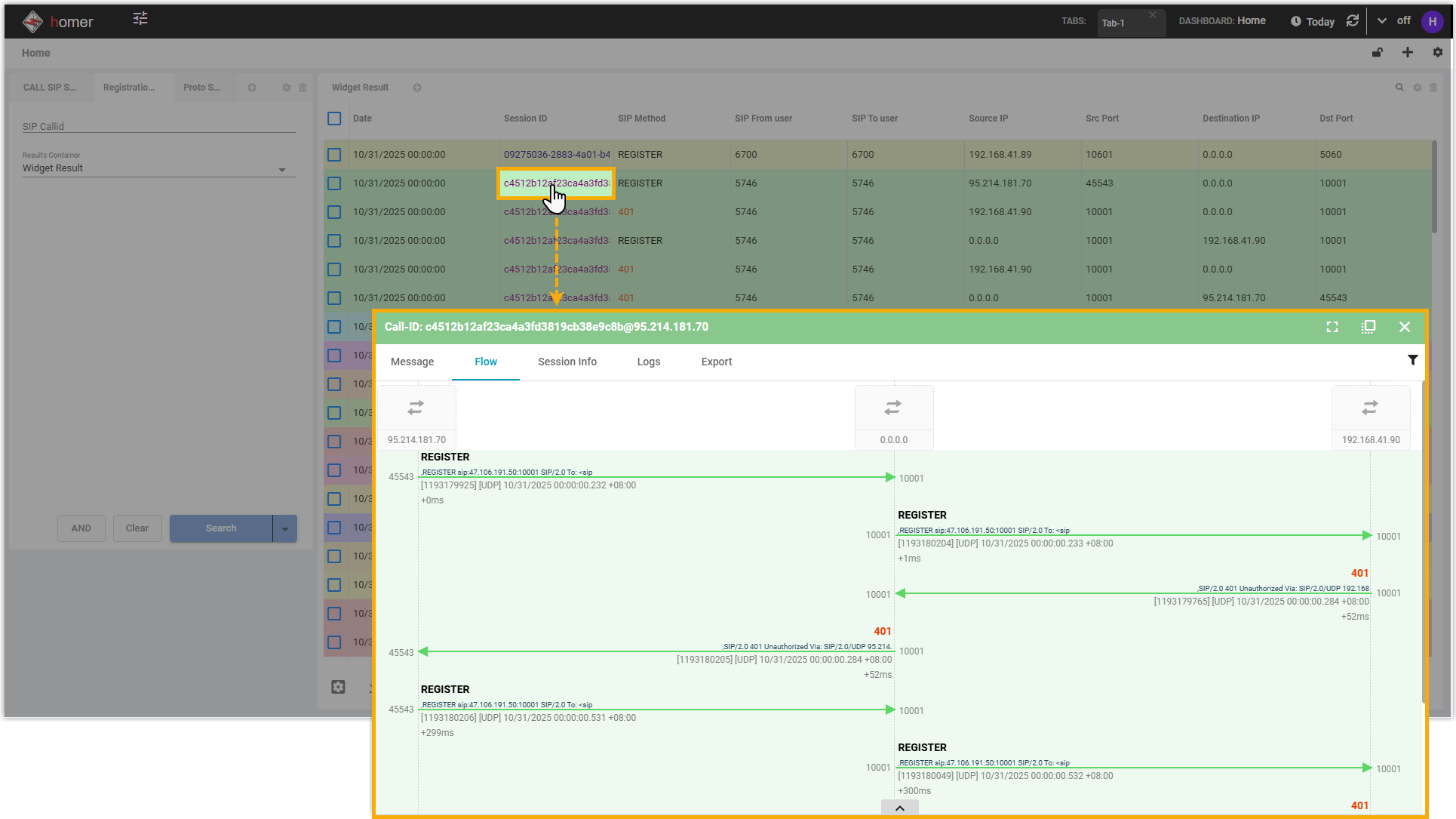

    1. 在列表中，点击会话的 Session ID，打开会话详情。

      弹出的详情窗口呈现完整注册序列的时序图，便于直观分析。

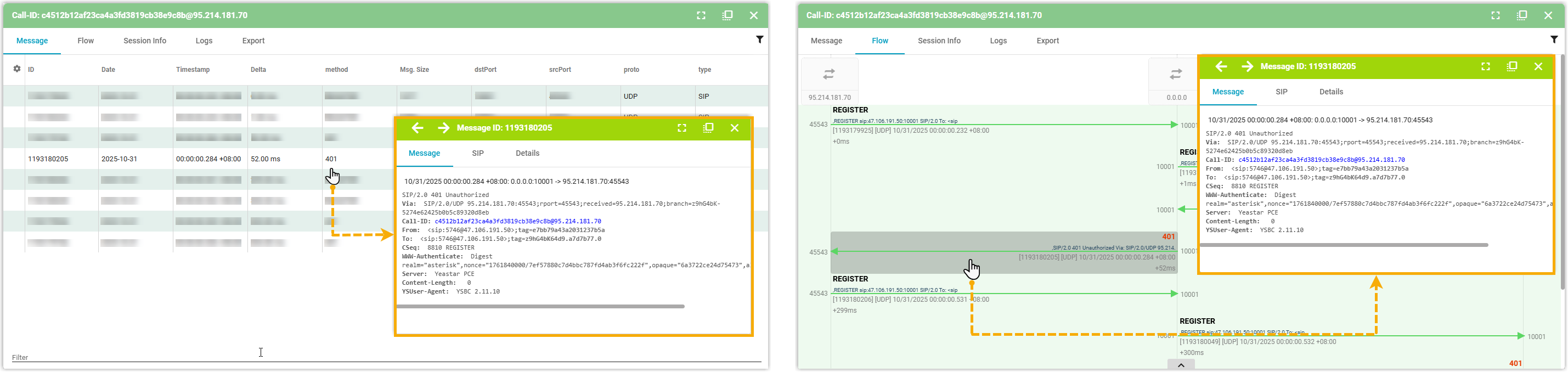

    2. 要检查注册事务的详细信息，在 Message 或 Flow 页签中点击具体的消息。

      对应打开的详情面板中显示所选消息的完整报头和正文内容。

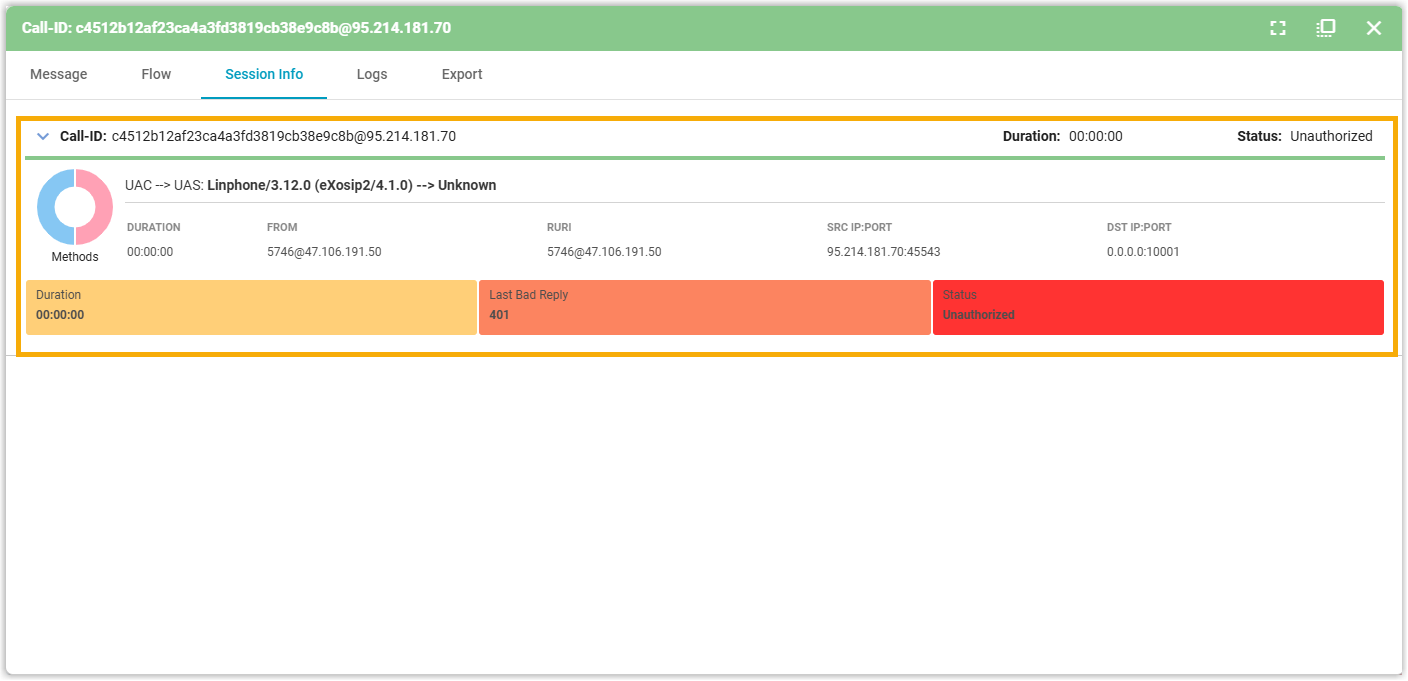

    3. 要查看会话的元数据，点击 Session Info 页签。

      页面将展示会话的信息概览，包括端点信息、时间参数和协议详情等会话参数。

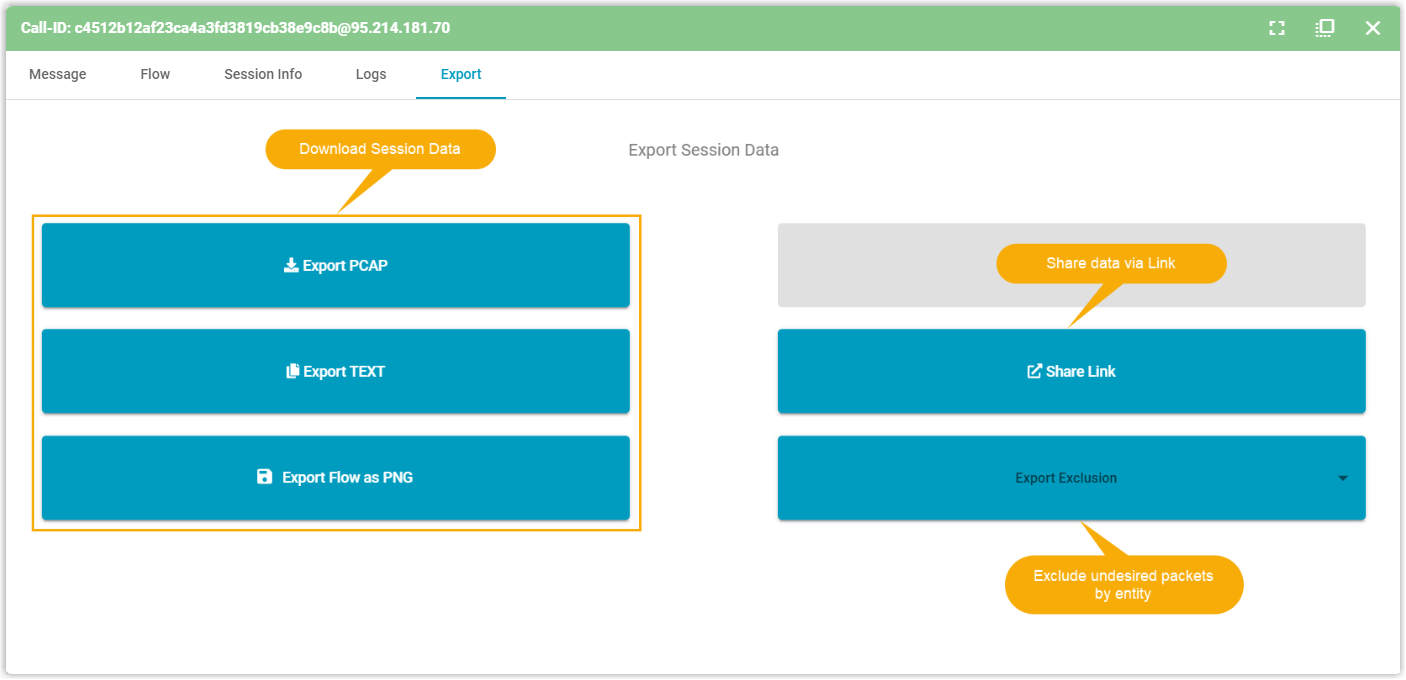

    4. 要导出会话详情进行更进一步的分析，点击 Export 页签，然后选择要导出的格式。
      提示： 可使用 Export Exclusion 过滤指定实体相关的数据。
      • Export PCAP：下载 PCAP 文件，可用于导入到外部工具中进行深入的数据包分析。

      • Export TEXT：以文本格式导出会话详情，便于进行日志分析。

      • Export Flow as PNG：将通话流程的 SIP 信令流程图导出为 PNG 图像。

      • Share Link：生成共享链接，便于其他人员协同排查。

检查协议消息

你可以使用 Homer 查看并分析 OPTIONS/NOTIFY 方法，以验证设备连通性并监控状态变更。
  1. 在 Homer 仪表盘的左侧面板中，筛选目标会话。
    注： 仪表盘中单页最多显示 200 条记录，你可以使用搜索条件精准定位目标会话。

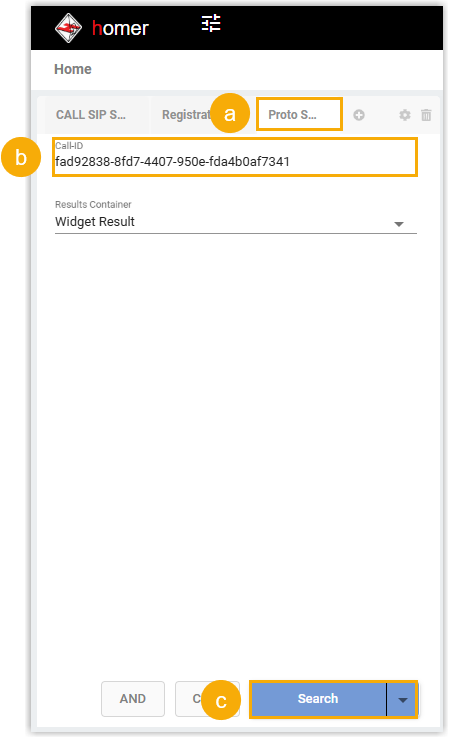

    1. 点击 Proto Search 页签。
    2. 可选： 在 Call-ID 字段，填写信令会话的对应 ID。
    3. 点击 Search 进行搜索。
  2. 在 Homer 仪表盘的右侧面板中，查看和分析搜索到的会话。

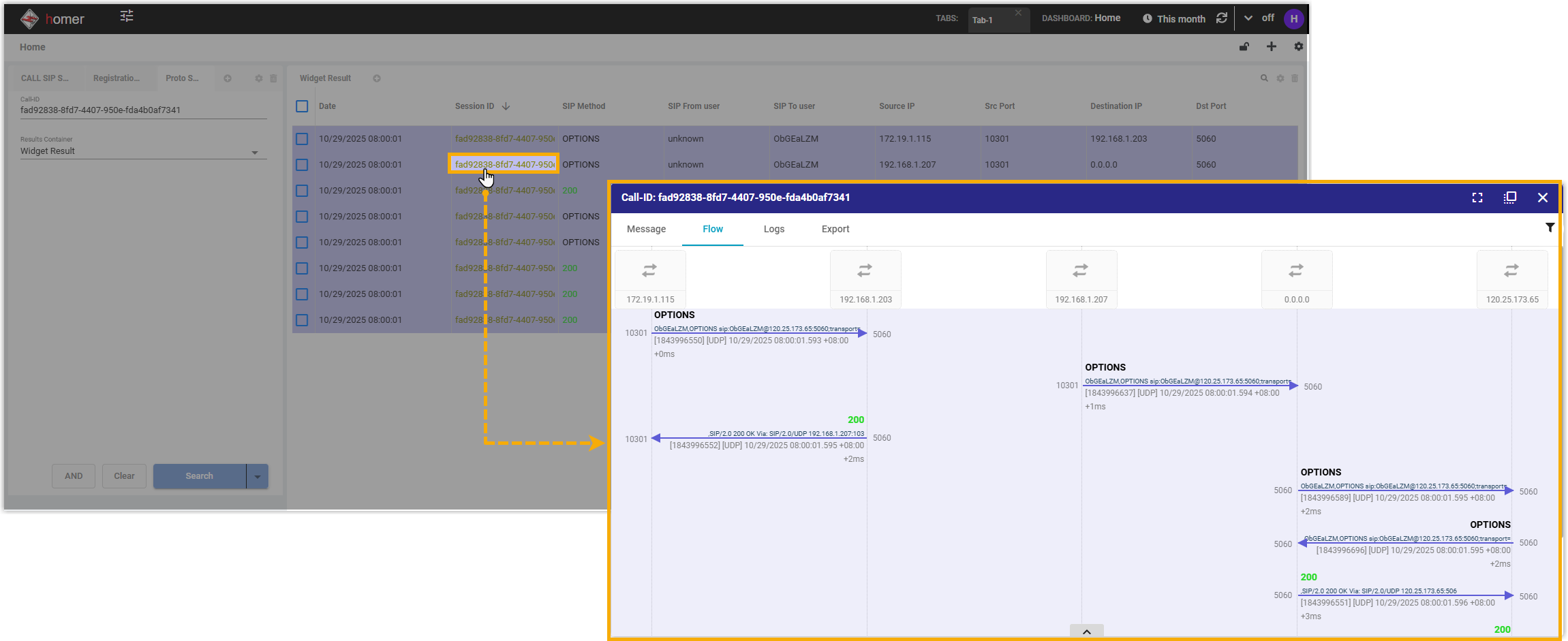

    1. 在列表中，点击会话的 Session ID，打开会话详情。

      弹出的详情窗口呈现完整事务流程的时序图，便于直观分析。

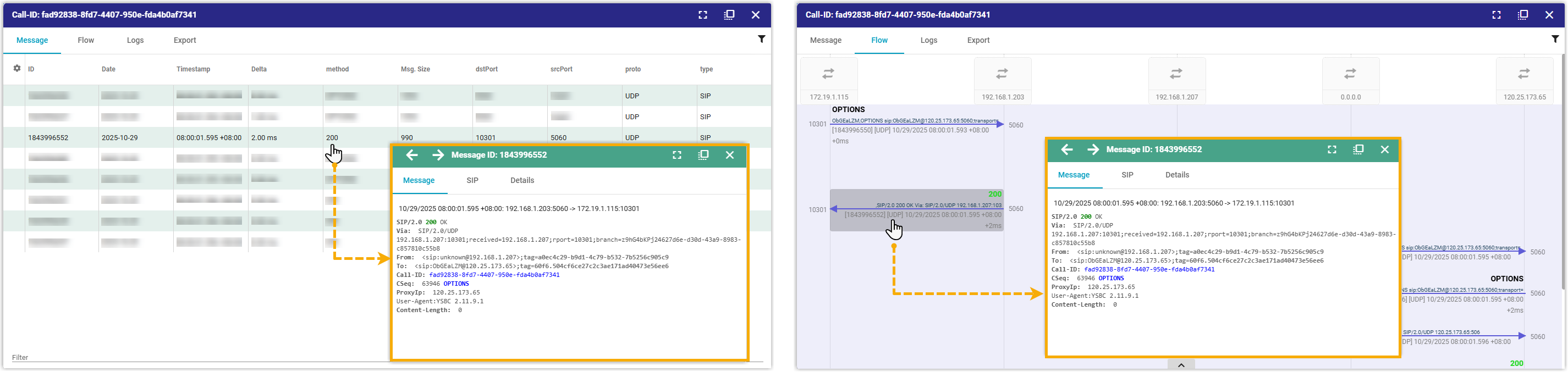

    2. 要检查 SIP 事务的详细信息，在 Message 或 Flow 页签中点击具体的消息。

      对应打开的详情面板中显示所选消息的完整报头和正文内容。

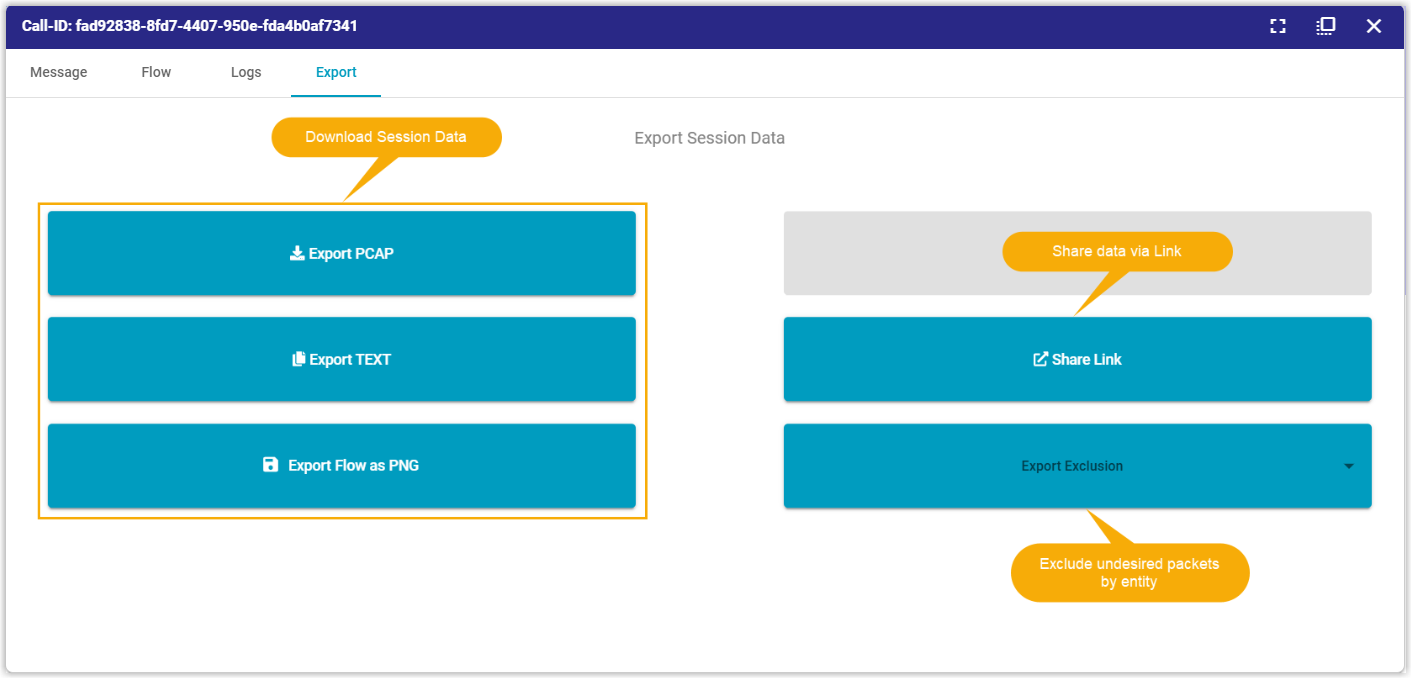

    3. 要导出会话详情进行更进一步的分析，点击 Export 页签，然后选择要导出的格式。
      提示： 可使用 Export Exclusion 过滤指定实体相关的数据。
      • Export PCAP：下载 PCAP 文件，可用于导入到外部工具中进行深入的数据包分析。

      • Export TEXT：以文本格式导出会话详情，便于进行日志分析。

      • Export Flow as PNG：将通话流程的 SIP 信令流程图导出为 PNG 图像。

      • Share Link：生成共享链接，便于其他人员协同排查。
