查看集群服务器系统性能

你可以在星纵统一管理平台上监控集群服务器 (SBC 服务器、SBC Proxy 服务器和 PBXHub 服务器) 的系统性能 (包括服务器负载、资源使用情况和网络流量)。本文介绍如何查看被监控的系统性能,并详细介绍监控指标。

操作步骤

  1. 登录星纵统一管理平台,进入 集群 > 监控趋势
  2. 在页面的左上角,选择要查看的集群服务器。

  3. 时间 下拉列表中,选择或自定义一个时间周期,以过滤监控数据。
    注:
    • 单次可查询最多 30 天的数据。
    • 默认情况下,监控数据存储的最大天数为 30 天,且存储容量上限为 10 GB,当达到任一阈值时,新数据会直接覆盖旧数据。存储 30 天的监控数据约占用 600 MB 的存储容量,如果你希望延长监控数据的保存时间,可联系 Yeastar。

  4. 根据需要,查看以下系统性能的指标和趋势。
    提示:
    • 要查看特定时间点上指标的详细信息,可将鼠标悬停在趋势线上。

    • 要仅查看特定指标的趋势线,在监控视图左上方取消选择不需要显示的指标。

查看 CPU 和内存的使用情况以及服务器负载

CPU、内存和负载监控指标 栏,查看服务器的资源使用情况和负载情况。

我们提供下表,帮助你了解各项监控指标:

指标 说明
CPU使用率 当前已消耗 CPU 占总 CPU 的百分比。
内存使用率 当前已使用内存占总内存的百分比。

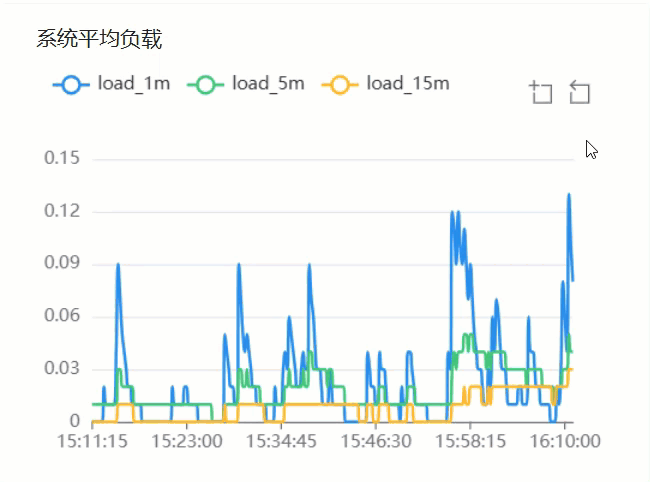

系统平均负载 服务器在特定时间段内的系统平均负载。
细分指标
  • load_1m:最近 1 分钟内的系统平均负载。
  • load_5m:最近 5 分钟内的系统平均负载。
  • load_15m:最近 15 分钟内的系统平均负载。
注: 如果三个细分指标的值基本相同,说明系统负载平稳。

查看本地磁盘、数据磁盘和录音磁盘的数据

磁盘监控指标 栏,从 磁盘设备 下拉列表中选择要查看的磁盘设备,并查看对应的磁盘数据。

指标 说明
磁盘使用率 当前已使用磁盘空间占总磁盘空间的百分比。
读写字节数 磁盘每秒读取/写入的字节数。
细分指标
  • read_bytes:每秒读取的字节数。
  • write_bytes:每秒写入的字节数。
注: 该指标可用于判断系统是否有潜在的负载问题。如果读写字节数异常,表示可能存在磁盘故障、硬件损坏、配置错误等问题。
读写请求数 磁盘每秒的读/写请求数。
细分指标:
  • read_iops:每秒的读请求数。
  • write_iops:每秒的写请求数。
注: 该指标可用于判断系统是否有潜在的负载问题。较大的读写请求数量通常意味着系统正在频繁地进行读写操作,这可能导致磁盘活动和延迟增加。
Inode使用率 当前使用的 inode 数量的百分比。
注: Inode 数量代表文件系统的文件数量,大量的小文件会导致 inode 使用率过高。当磁盘未存满,但 inode 已经分配完时,会出现无法在磁盘新建文件的情况。

查看网络接口的网络流量

网络监控指标 栏,从 网络设备 下拉列表中选择要查看的网络接口,并查看对应网络流量数据。

我们提供下表,帮助你了解各项监控指标:

指标 说明
网络流入流出速率 网络接口每秒接收或发送的比特数。
注: 该指标可用于判断是否占用了大量的带宽资源,并且可帮助发现链路堵塞的问题。
细分指标
  • in_rate:网络接口每秒接收的比特数,即网络接口的上行带宽。
  • out_rate:网络接口每秒发送的比特数,即网络接口的下行带宽。
网络流入流出数据包数 网络接口每秒接收或发送的数据包数量。
注: 该指标可用于判断网络是否存在问题,如果错误包过多,表示可能出现了网络接口故障、网络拥堵、网络攻击等情况。
细分指标
  • in_packages:网络接口每秒接收的数据包数量。
  • out_packages:网络接口每秒发送的数据包数量。
  • in_error_packages:网络驱动检测到的网络接口每秒接收的错误包数量。
  • out_error_packages:网络驱动检测到的网络接口每秒发送的错误包数量。
TCP连接数 TCP 连接数量。
注: 该指标可用于判断是否存在网络卡顿的问题。
细分指标
  • node_netstat_TCP_CurrEstab:当前状态为 ESTABLISHEDCLOSE-WAIT 的 TCP 连接数。
  • node_sockstat_TCP_orphan:不属于任何进程的无用的或待销毁的 TCP socket 数。
  • node_sockstat_TCP_tw:等待关闭的 TCP 连接数。
  • node_netstat_TCP_ActiveOpens:已从 CLOSED 状态直接转换到 SYN-SENT 状态的 TCP 连接数。
  • node_netstat_TCP_PassiveOpens:已从 LISTEN 状态直接转换到 SYN-RCVD 状态的 TCP 连接数。
